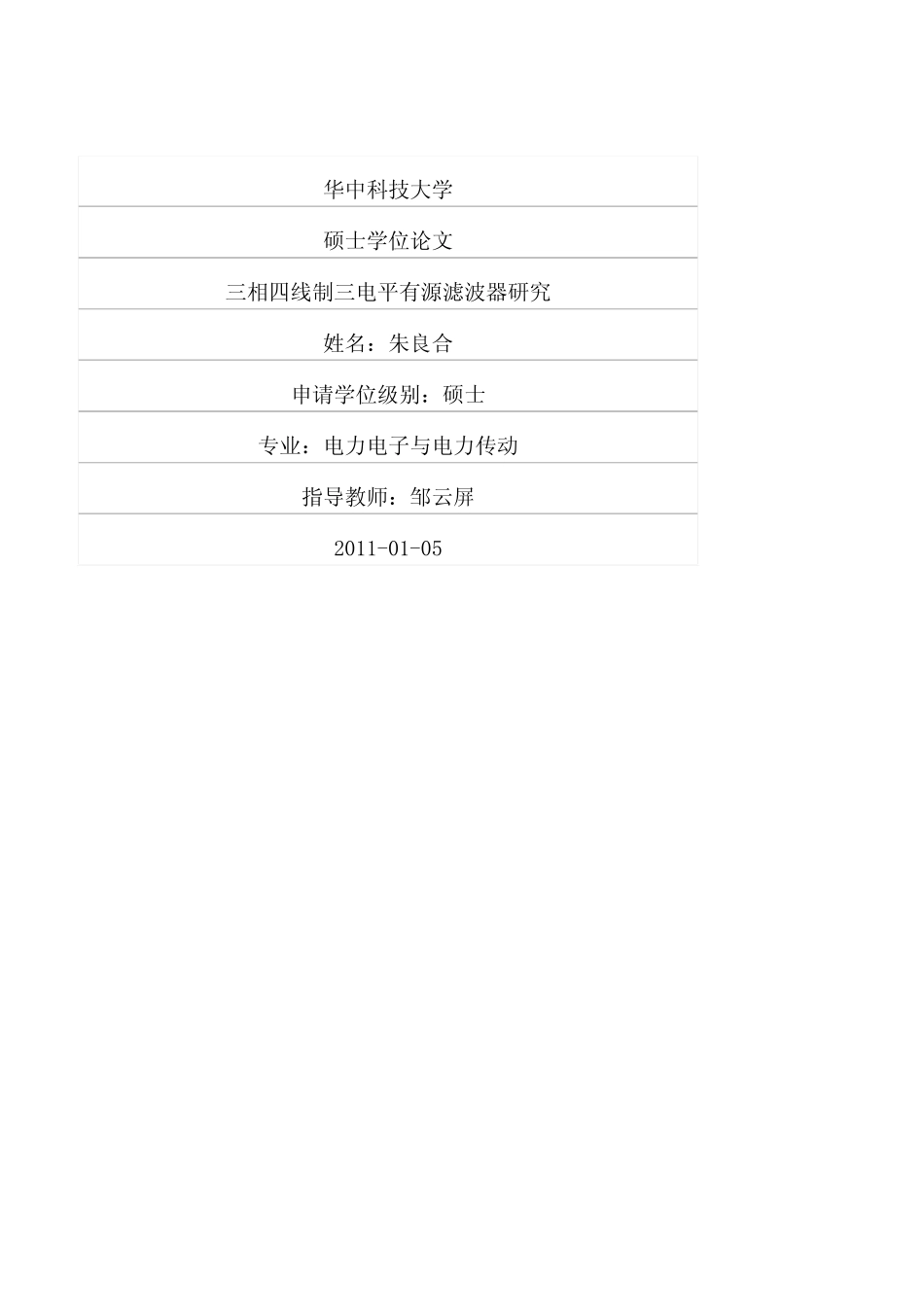

华中科技大学硕士学位论文三相四线制三电平有源滤波器研究姓名：朱良合申请学位级别：硕士专业：电力电子与电力传动指导教师：邹云屏2011-01-05华中科技大学硕士学位论文I摘要随着越来越多的非线性负荷投入电网应用，三相四线制配电网系统谐波治理问题开始引起了人们的关注。由于三相四线制三电平有源滤波器可以有效滤除三相四线制电网负载谐波电流分量，且具有响应速度快、动态连续实时补偿的特点，故本文以三线四线制三电平三桥臂电容中分型APF的谐波补偿作为研究内容，深入研究APF系统的数学模型、电流环控制器设计和调制策略设计。本文建立了三相静止abc−−坐标系下APF变换器表示为等效受控电压源和受控电流源时系统的数学模型，分析了直流侧电容电压平衡和不平衡两种情况下数学模型的异同点，从线性方程解空间的角度揭示系统调制策略灵活设计的原因。本文分析了一拍滞后实施对传统无差拍控制的影响，并在传统无差拍控制原理的基础上提出一种改进型无差拍控制，在系统模型参数精确的情况下，改进型无差拍控制将完全消除电压控制量一拍滞后实施的影响。本文分析了系统调制策略关于负载谐波电流补偿、中点电位控制、开关损耗控制的调制目标，并建立调制目标的精确数学表达式。在三相静止abc−−坐标系下提出一种基于调制目标函数的优化调制策略。该调制策略最大程度地实现了负载谐波电流补偿、中点电位控制和开关损耗减小，可以作为实用的调制策略。本文搭建了基于浮点型DSPTMS320F28335的APF实验样机，完成了对所提改进无差拍控制和新型调制策略的实验验证。实验结果表明改进无差拍控制器较好地计算出合适的电压控制量，新型调制策略能同时完成电压控制量输出、中点电位平衡、开关损耗减小的调制目标，从而证明改进无差拍和新型调制策略的正确性和可行性。关键词：三相四线制有源电力滤波器三电平三桥臂无差拍控制三维调制策略华中科技大学硕士学位论文IIAbstractDuetomoreandmoresinglephasenon-linearloadsbeingputintouse,peoplebegintopayattentionstoharmonicprobleminthree-phasefour-wiresystem.The3-phase4-wiretri-levelthree-legneutral-pointsplitAPFnotonlycaneffectivelycompensatetheharmoniccurrentinloads,butalsohasthecharacteristicsoffastresponseanddynamiccontinuousreal-timecompensation,sothisarticlemainlyfocusesonharmonicsuppressiontechnologyof3-phase4-wiretri-levelthree-legneutral-pointsplitAPF,mathemati...
