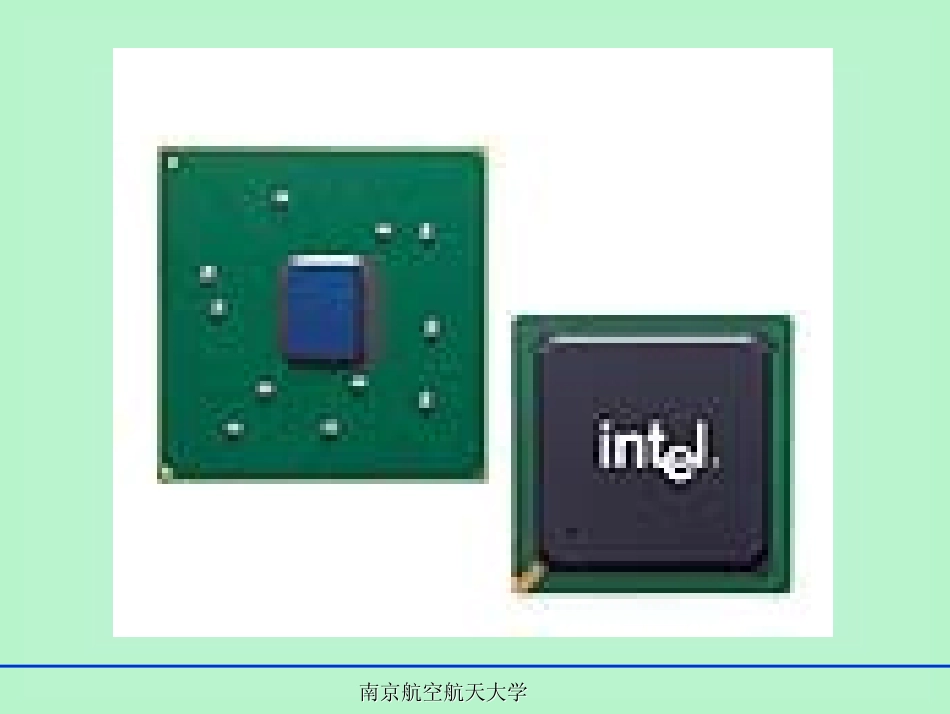

南京航空航天大学南京航空航天大学第三章集成运算放大器TheOperationalAmplifier(Op-Amp)南京航空航天大学南京航空航天大学2.集成运放的基本特性3.基本运算电路4.有源滤波器5.电压比较器6.具有负反馈的集成运算放大电路1.集成运放的内部结构及特点3.基本运算电路5.电压比较器2.集成运放的基本特性比例电路☆☆☆加减电路☆☆☆积分和微分电路☆南京航空航天大学南京航空航天大学南京航空航天大学南京航空航天大学南京航空航天大学南京航空航天大学南京航空航天大学南京航空航天大学南京航空航天大学南京航空航天大学南京航空航天大学南京航空航天大学南京航空航天大学南京航空航天大学体积小、重量轻、功耗低、可靠性高、价格便宜。电子电路分立元件电路集成电路——由各种单个元件及连线构成的电路——将整个电路的各个元件及连线同时制造在一块芯片内概述南京航空航天大学南京航空航天大学双极型单极型按导电类型模拟集成电路数字集成电路集成运算放大器集成模拟乘法器集成锁相环按功能分类南京航空航天大学南京航空航天大学小规模SSI(SmallScaleIntegration)中规模MSI(MediumScaleIntegration)大规模LSI(LargeScaleIntegration)超大规模集成电路VLSI(Verylarge)极大规模集成电路SLSI(Superlarge)南京航空航天大学南京航空航天大学§3-1集成运算放大器的简单介绍一、特点�在集成电路工艺中还难于制造电感元件，制造容量大于200PF的电容也较困难，而且性能不稳定，采用直接耦合，如需C，则采用外接法。�运算放大器的输入级都采用差动放大电路。采用同一工艺过程制作在同一硅片上的对管，特性相近，而且又由于管子在同一硅片上，温度性能一致，易制成温度漂移很小的运算放大器。TheOperationalAmplifier(Op-Amp)南京航空航天大学南京航空航天大学BCEBCECE�集成电路中的二极管都采用晶体管构成。�在集成电路中，比较合适的阻值大致为100Ω～30kΩ,采用晶体管恒流源代替电阻，如需用到直流高阻值电阻，采用外接方式。南京航空航天大学南京航空航天大学输入级采用差动放大电路，rid大，零漂小，抑制共模干扰能力强。中间级电压放大，Au大，共射放大。输出级互补对称输出，射极跟随，ro小带负载能力强，Po大。二、电路的简单说明偏置电路电流源电路，决定各级的Q点。输入级输出级中间级偏置电路南京航空航天大学南京航空航天大学UEE+UCCu+uou–输入级中间级输出级反相输入端同相输入端与uo反相与uo同相T3T4T5T1T2IS南京航空航天大学南京航空航天大...
