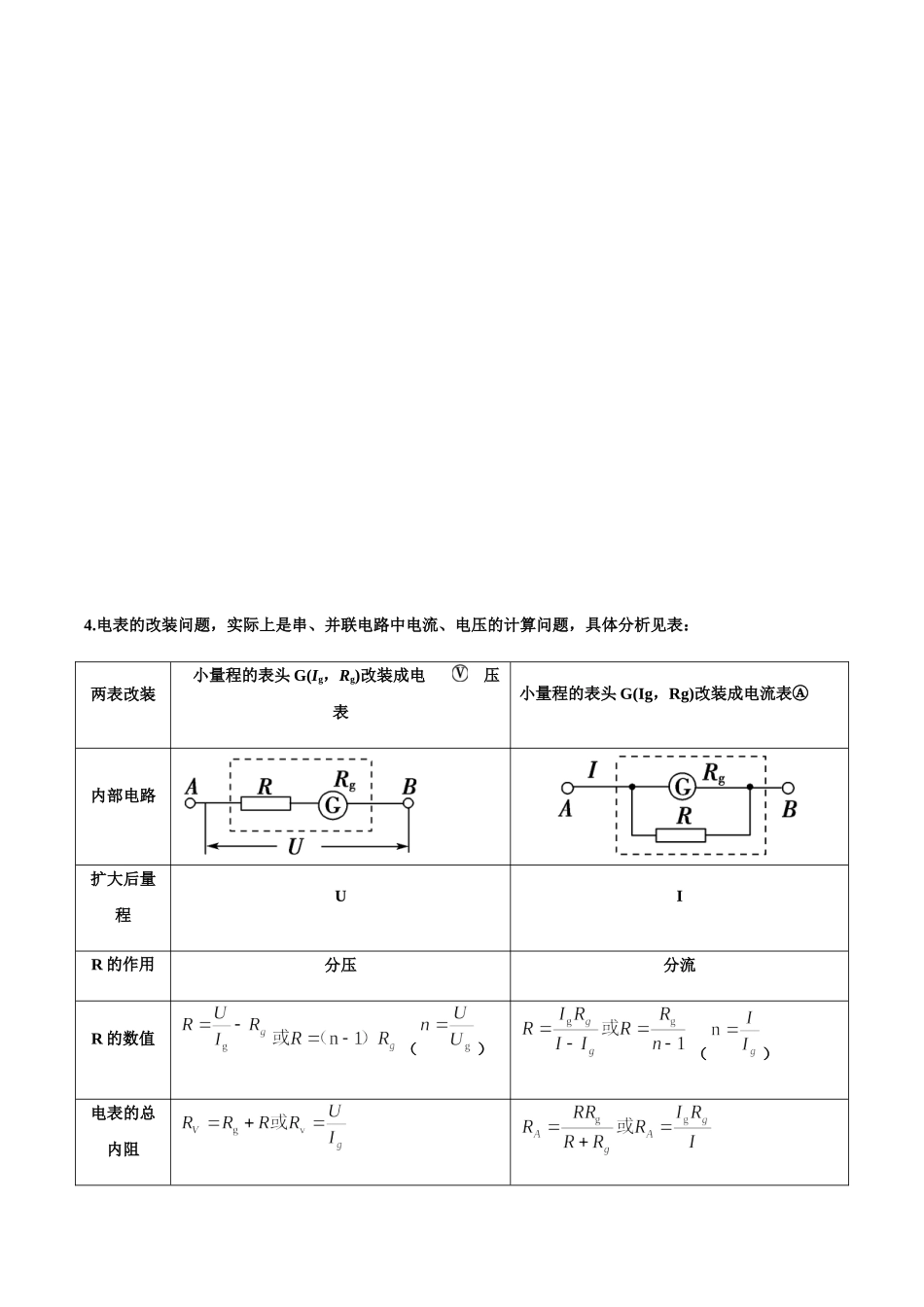

专题06电表的改装1.小量程电流表Ⓖ(表头)的三个参数2.电压表的改装3.电流表的改装4.电表的改装问题，实际上是串、并联电路中电流、电压的计算问题，具体分析见表：两表改装小量程的表头G(Ig，Rg)改装成电压表小量程的表头G(Ig，Rg)改装成电流表Ⓐ内部电路扩大后量程UIR的作用分压分流R的数值（）（）电表的总内阻1.（2021年辽宁省普通高中学业水平选择性考试物理试题）12.某同学将一量程为250的微安表改装成量程为1.5V的电压表。先将电阻箱R1与该微安表串联进行改装，然后选用合适的电源E、滑动变阻器R2、定值电阻R3、开关S和标准电压表对改装后的电表进行检测，设计电路如图所示。（1）微安表铭牌标示内阻为0.8k，据此计算R1的阻值应为___________k。按照电路图连接电路，并将R1调为该阻值。（2）开关闭合前，R2的滑片应移动到___________端。（3）开关闭合后，调节R2的滑片位置，微安表有示数，但变化不显著，故障原因可能是___________。（填选项前的字母）A．1、2间断路B．3、4间断路C．3、5间短路（4）排除故障后，调节R2的滑片位置，当标准电压表的示数为0.60V时，微安表的示数为98，此时需要___________（填“增大”或“减小”）R1的阻值，以使改装电表的量程达到预期值。2.电流表G的满偏电流Ig＝100mA，内阻Rg未知，某同学欲将其改装为量程较大的电流表，并用改装好的电流表测量一未知电阻Rx的阻值．（1）如图甲所示，该同学首先将一阻值为R＝20Ω的电阻并联在电流表G的两端进行电流表改装，然后通以I＝0.3A的电流，发现电流表G的指针正好指在50mA刻度处，由此可得到电流表G的内阻为Rg＝________Ω，改装后的电流表量程为________A.（2）该同学将改装后的电流表接入如图乙所示的电路测量未知电阻Rx的阻值，已知电源的电动势E＝4.5V，闭合开关K后，电压表的读数为3.60V，而改装后的电流表的读数如图丙所示，则Rx＝________Ω.（3）由此测得的未知电阻Rx的阻值与其真实值相比______(选填“偏大”、“偏小”或“相等”)．3.某探究小组在“电表的改装”的实验中。如图，某同学设计的电流、电压两用表的电路，已知电流计G的量程是1mA，内阻是，电阻，，则选择开关接到____（填“1”或“2”）时是电压表；电流表、电压表的量程各是________A、________V。（保留一位小数）4.电学实验中使用的电流表和电压表都是由小量程电流表G（表头）改装而成的，从电路的角度看，表头就是一个电阻，同样遵从欧姆定律。电流表G的电阻Rg叫做电流表内阻，指针偏转...
