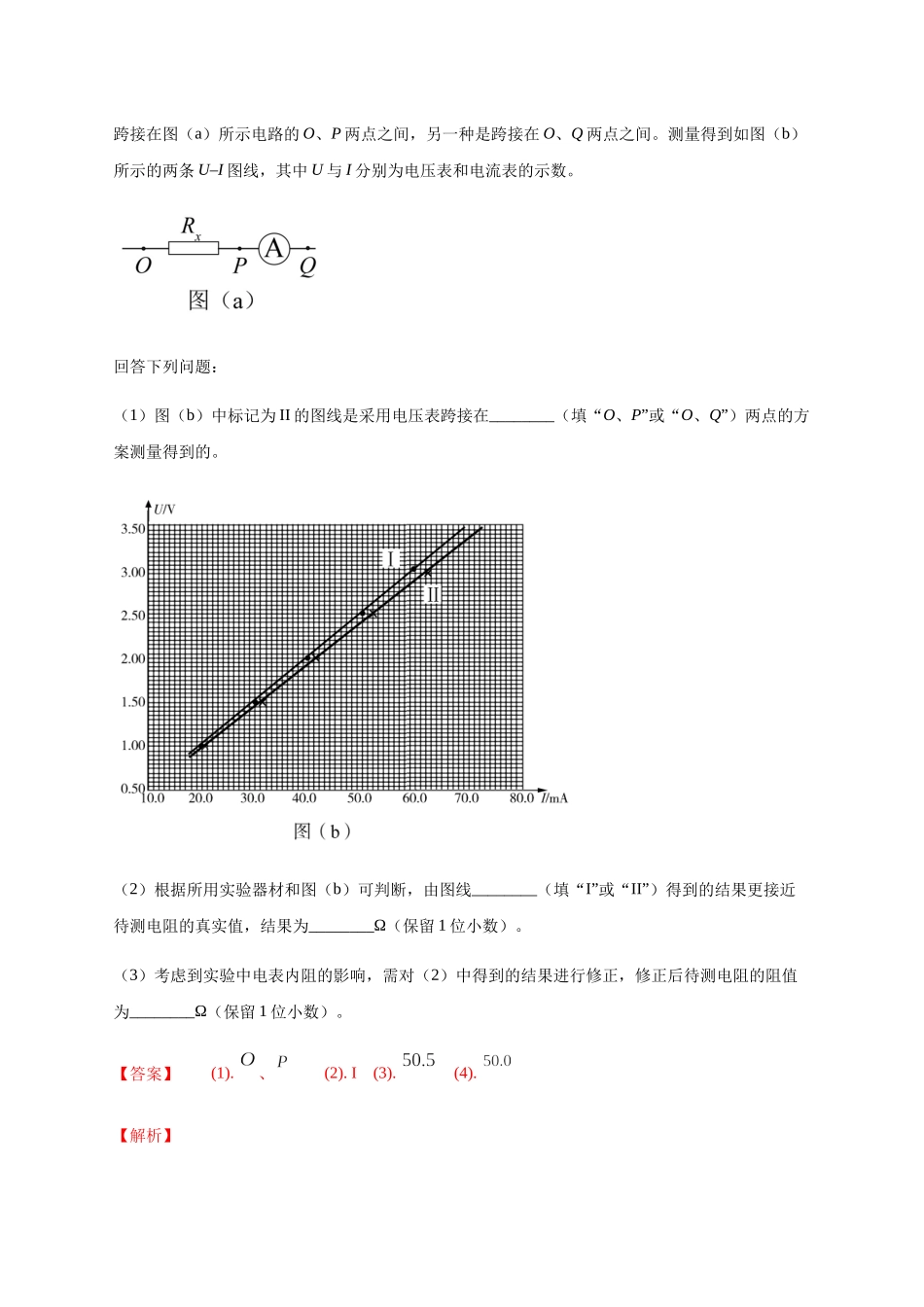

专题02伏安法测电阻（1）原理（2）电流表的两种接法内接法外接法电路误差分析电压表示数UV=UR+UA＞UR电流表示数IA=IR电压表示数UV=UR电流表示数IA=IR+IV＞IR，误差来源电流表分压电压表的分流作用两种电路选择条件R越大UR越接近UV，R测越接近R真，该电路适合测大电阻，即R≥RA时适用R越小，IR越接近IA，R测越接近R真，该电路适合测小电阻，即R≤RV时适用1.【2020年全国统一高考物理试卷（新课标Ⅰ）】9.某同学用伏安法测量一阻值为几十欧姆的电阻Rx，所用电压表的内阻为1kΩ，电流表内阻为0.5Ω。该同学采用两种测量方案，一种是将电压表跨接在图（a）所示电路的O、P两点之间，另一种是跨接在O、Q两点之间。测量得到如图（b）所示的两条U–I图线，其中U与I分别为电压表和电流表的示数。回答下列问题：（1）图（b）中标记为II的图线是采用电压表跨接在________（填“O、P”或“O、Q”）两点的方案测量得到的。（2）根据所用实验器材和图（b）可判断，由图线________（填“I”或“II”）得到的结果更接近待测电阻的真实值，结果为________Ω（保留1位小数）。（3）考虑到实验中电表内阻的影响，需对（2）中得到的结果进行修正，修正后待测电阻的阻值为________Ω（保留1位小数）。【答案】(1).、(2).I(3).(4).【解析】(1)[1]若将电压表接在、之间，则根据一次函数关系可知对应斜率为。若将电压表接在、之间，电流表分压为根据欧姆定律变形可知解得根据一次函数可知对应斜率为，对比图像的斜率可知所以II图线是采用电压表跨接在、之间。（2）[2]因为待测电阻为几十欧姆的电阻，通过图像斜率大致估算待测电阻为左右，根据说明电流表的分压较小，电流表的分流较大，所以电压表应跨接在、之间，所以选择图线I得到的结果较为准确。[3]根据图像可知[4]考虑电流表内阻，则修正后的电阻为2.【海南省2020年高考真题】15.在测量定值电阻阻值的实验中，提供的实验器材如下：电压表（量程，内阻），电压表（量程，内阻），滑动变阻器R（额定电流，最大阻值），待测定值电阻，电源E（电动势，内阻不计），单刀开关S，导线若干：回答下列问题：（I）实验中滑动变阻器应采用________接法（填“限流”或“分压”）；（2）将虚线框中的电路原理图补充完整_____________；（3）根据下表中的实验数据（、分别为电压表﹑的示数），在图（a）给出的坐标纸上补齐数据点，并绘制图像__________；测量次数123451.001.502.002.503.001.612.413.214.024.82（4）由图像得到待测定...
