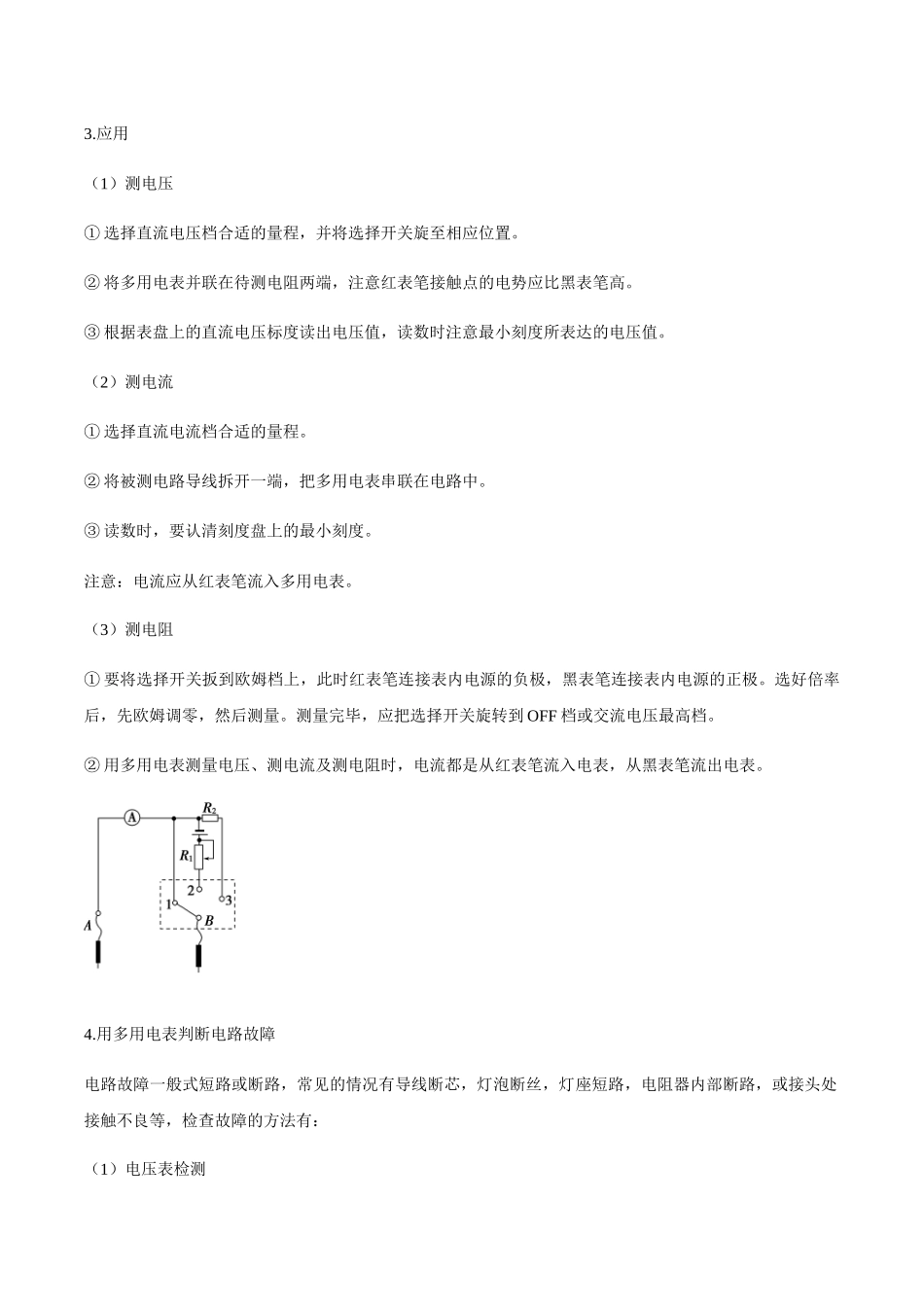

专题08练习使用多用表知识点一、万用表1.原理依据闭合电路的欧姆定律制成，它是由电流表改装而成的。2.内部构造由表头、电源和可变电阻三部分组成。欧姆表状态电路图I与Rx的对应性刻度特点两表笔短路(调零)相当于被测电阻Rx＝0，调节R使I＝Ig＝，即表头满偏．(Rg＋r＋R是欧姆表内阻)表头电流满偏Ig处，对应欧姆表零刻度(右侧)两表笔断路相当于被测电阻Rx＝∞，此时I＝0，指针不偏转表头电流I＝0处，对应欧姆表∞刻度(左侧)测量电阻Rx被测电阻为Rx，I＝，指针指到某确定位置表头电流I与电阻Rx一一对应，但不是线性关系，表盘刻度不均匀3.欧姆表的使用步骤（1）机械调零：欧姆表使用前一定要观察指针是否指在左端电阻∞处，若有偏差，应用小螺丝刀轻旋调零螺丝。（2）选挡：一般欧姆表都有多个挡位，测量时要进行合理选挡，使读数在中值刻度附近，若指针偏转角度较小，说明待测电阻值较大，应选较大倍率的挡位，否则换倍率较小的挡位。（3）电阻调零：将红、黑表笔短接，调节欧姆调零旋钮，使指针指在右端电阻零刻度处。（4）测量：将待测电阻与别的元件断开，将红、黑表笔接在被测电阻两端进行测量。注意：不要将手接触表笔的金属杆部分。（5）读数：将刻度盘上的读数乘以选择开关所指的倍率即可得到被测电阻的阻值。（6）若要换挡测量新的电阻，需重复以上（2）~（5）步。（7）测量完毕，应将表笔从插口中拔出，并将选择开关置于“OFF”挡或交流电压的最高挡，长期不用时，应将欧姆表中的电池取出。知识点二、多用表1.最简单的多用电表原理图如图所示，当单刀多掷开关接通1时，可作为电流表使用，接通2时，可作为欧姆表使用，接通3时，可作为电压表使用。2.外形构造如图所示，选择开关周围有不同的测量功能区域及量程，选择开关旋到不同的位置，多用电表内对应的仪表电路被接通，就相当于对应的仪表。在不使用时，应把选择开关旋转到OFF档或交流电压最高档。3.应用（1）测电压①选择直流电压档合适的量程，并将选择开关旋至相应位置。②将多用电表并联在待测电阻两端，注意红表笔接触点的电势应比黑表笔高。③根据表盘上的直流电压标度读出电压值，读数时注意最小刻度所表达的电压值。（2）测电流①选择直流电流档合适的量程。②将被测电路导线拆开一端，把多用电表串联在电路中。③读数时，要认清刻度盘上的最小刻度。注意：电流应从红表笔流入多用电表。（3）测电阻①要将选择开关扳到欧姆档上，此时红表笔连接表内电源的负极，黑表笔连接表内电...
