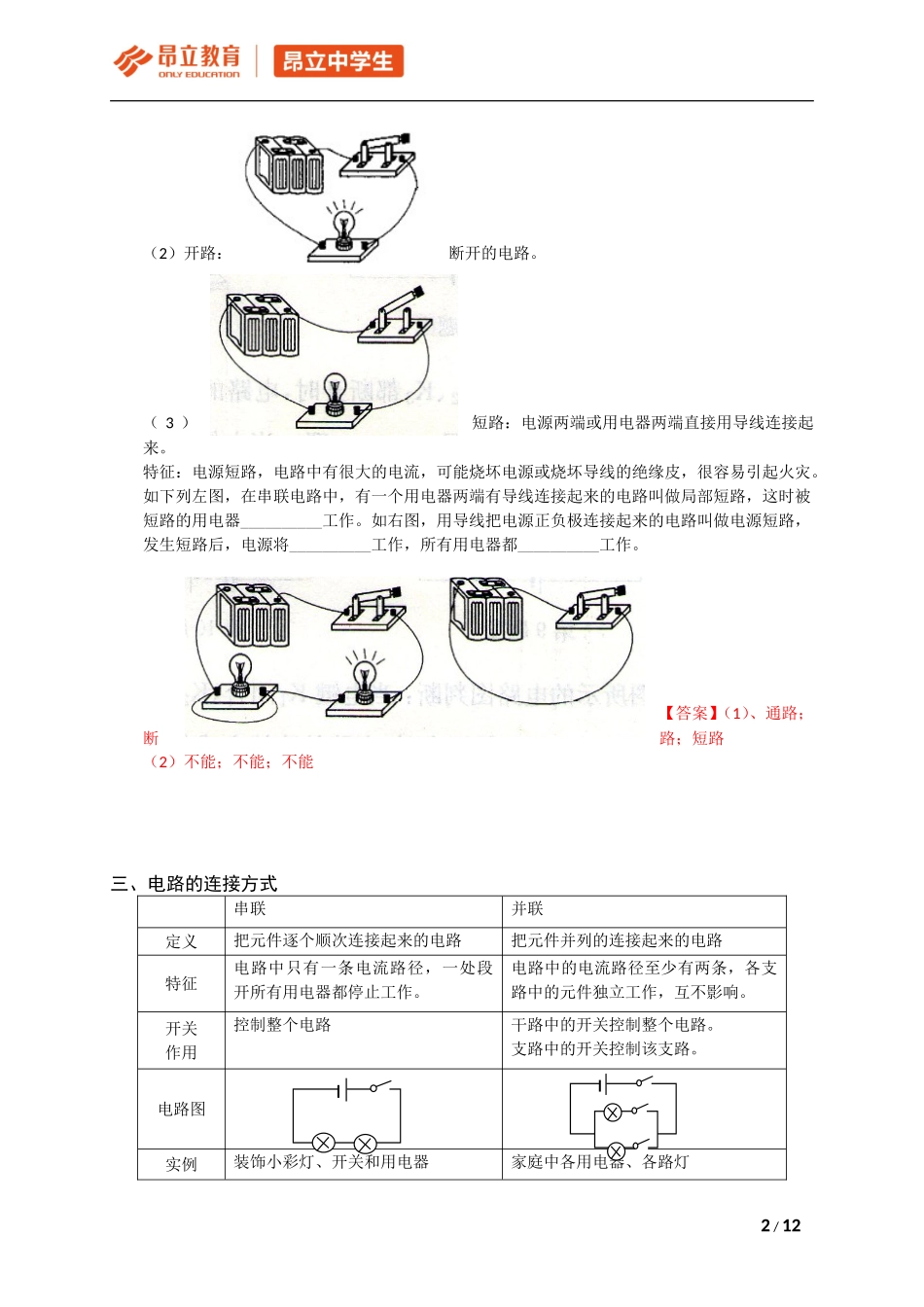

第七次课简单电路知识点梳理一、电路的组成1、完整的电路应由提供电流的____________，利用电流工作的_________，传输电流的_________和控制电流有无的_____________组成。2、电源：能够提供电流的装置，或把其他形式的能转化为电能的装置。3、用电器：用电来工作的设备。工作时将电能转化成___________的能量。4、电路图：用规定的符号表示电路连接的图叫做电路图。5、电路元件符号的认识【答案】1、电源；用电器；导线；电键/开关2、负；正3、其他形式二、电路的分类1、简单的电路通常有__________、__________和__________三种状态。（1）通路：接通的电路。1/12（2）开路：断开的电路。（3）短路：电源两端或用电器两端直接用导线连接起来。特征：电源短路，电路中有很大的电流，可能烧坏电源或烧坏导线的绝缘皮，很容易引起火灾。如下列左图，在串联电路中，有一个用电器两端有导线连接起来的电路叫做局部短路，这时被短路的用电器__________工作。如右图，用导线把电源正负极连接起来的电路叫做电源短路，发生短路后，电源将__________工作，所有用电器都__________工作。【答案】（1）、通路；断路；短路（2）不能；不能；不能三、电路的连接方式串联并联定义把元件逐个顺次连接起来的电路把元件并列的连接起来的电路特征电路中只有一条电流路径，一处段开所有用电器都停止工作。电路中的电流路径至少有两条，各支路中的元件独立工作，互不影响。开关作用控制整个电路干路中的开关控制整个电路。支路中的开关控制该支路。电路图实例装饰小彩灯、开关和用电器家庭中各用电器、各路灯2/12例题精讲一、电路的组成知识点一：电路的组成【例1】如图所示，在每个水果上插入铜片和锌片，用导线把这几个水果与发光二极管连接起来，二极管便发出了光，其中插入金属片的水果相当于电路中的（）A．导线B．电源C．用电器D．开关【难度】★【答案】B【例2】下列器件中，全部为用电器的是（）A．电池组、电灯B．电扇、电视机C．洗衣机、开关D．电线、空调器【难度】★【答案】B【例3】下列说法中正确的是（）A．用导线把开关、电灯等用电器连接起来就组成了一个完整的电路B．干电池、蓄电池、发电机、电动机都是电源C．电源是电路中供电的装置D．用手电筒照明时，电流方向从干电池的负极经过灯泡流到正极【难度】★【答案】C【例4】干电池是提供电压的装置，它在对外供电时把（）A．电能转化为机械能B．机械能转化为电能C．化学能转化为电能D．电能转化为...
