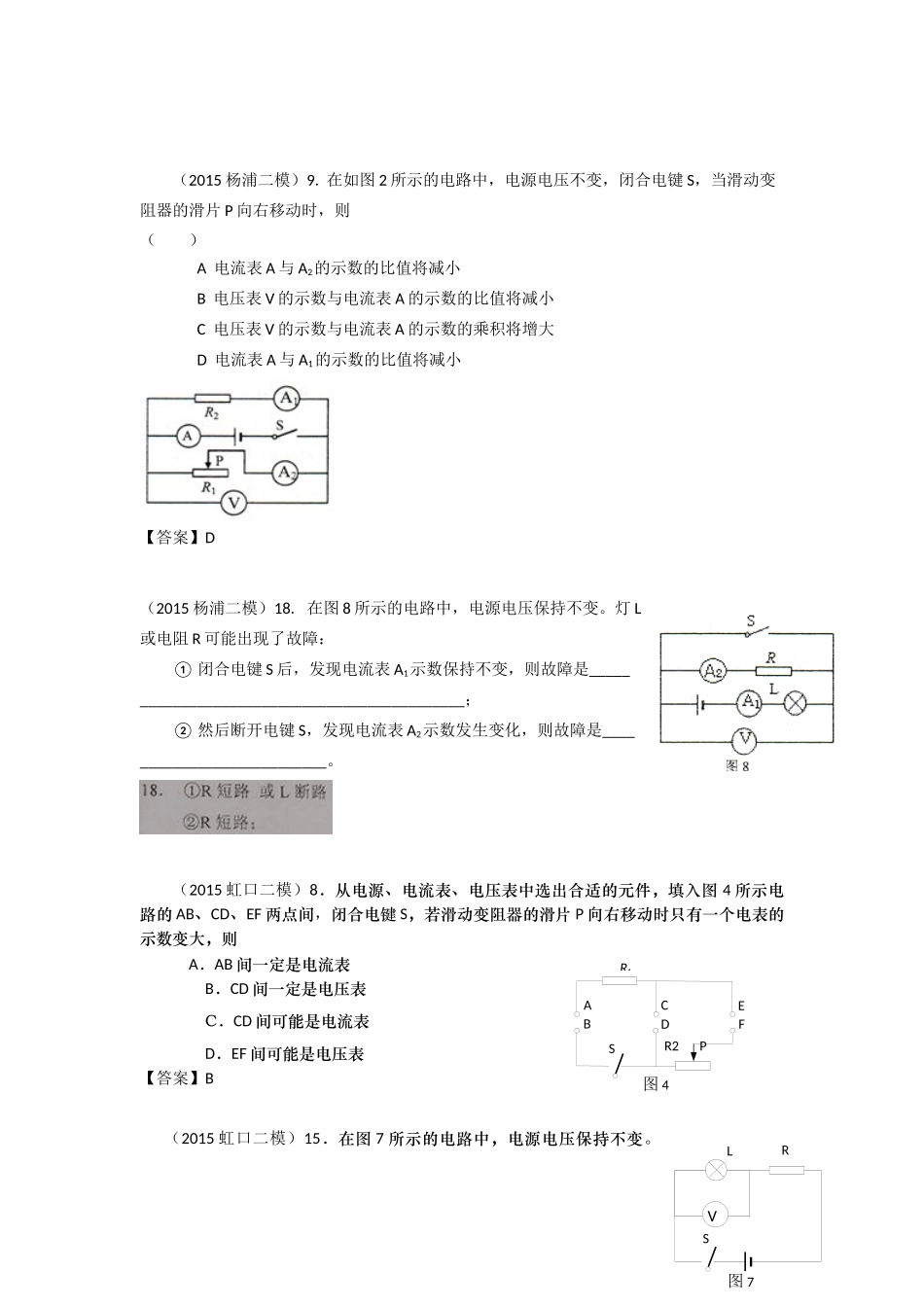

（2015黄浦二模）14．在图6所示的电路中，电路中出现了故障，且只发生在电阻R1、R2上。（电源电压不变，两电表均未被损坏）.①.只闭合电键S2，若两电表均无示数，则故障可能是_____________。.②.然后，断开电键S2，闭台电键S1和S3，若电流表有示数，则故障是__________；若电流表无示数，则故障是__________。7．（2015徐汇二模）在图1所示的电路中，电源电压恒定，闭合电键S，电路正常工作。一段时间后三个电表中一个电表的示数变小，一个电表的示数变大，若导线完好，则下列判断中正确的是A．电流表A示数一定变大，灯L可能熄灭B．电流表A示数可能变大，灯L一定熄灭C．电压表V2示数一定变小，灯L一定熄灭D．电压表V2示数可能变小，灯L可能熄灭【答案】B14．（2015徐汇二模）在图6所示的电路中，电源电压保持不变，闭合电键，滑动变阻器的滑片P向右移动时，灯的亮度将(21)，电路中示数不变的电表是(22)。【答案】不变；A图6（2015杨浦二模）9.在如图2所示的电路中，电源电压不变，闭合电键S，当滑动变阻器的滑片P向右移动时，则（）A电流表A与A2的示数的比值将减小B电压表V的示数与电流表A的示数的比值将减小C电压表V的示数与电流表A的示数的乘积将增大D电流表A与A1的示数的比值将减小【答案】D（2015杨浦二模）18.在图8所示的电路中，电源电压保持不变。灯L或电阻R可能出现了故障：①闭合电键S后，发现电流表A1示数保持不变，则故障是_____________________________________________；②然后断开电键S，发现电流表A2示数发生变化，则故障是___________________________。（2015虹口二模）8．从电源、电流表、电压表中选出合适的元件，填入图4所示电路的AB、CD、EF两点间，闭合电键S，若滑动变阻器的滑片P向右移动时只有一个电表的示数变大，则A．AB间一定是电流表B．CD间一定是电压表C．CD间可能是电流表D．EF间可能是电压表【答案】B（2015虹口二模）15．在图7所示的电路中，电源电压保持不变。R1ABCDEF图4SPR2图7SLRV由于电阻R、灯L可能出现了故障，闭合电键S，小灯不亮，电压表无示数。①若电路中仅有一个元件出现故障，则故障可能是____________。（请写出所有的可能性）②若电路中两个元件均出现故障，则用一个完好的电阻替换________后，通过观察______________就能判断出故障（选填“小灯亮暗情况”或“电压表的示数”）。【答案】（19）灯L短路、电阻R断路；（20）电阻R；（21）电压表的示数（2015闵行二模）8．在图4所示的电路中，电源...
