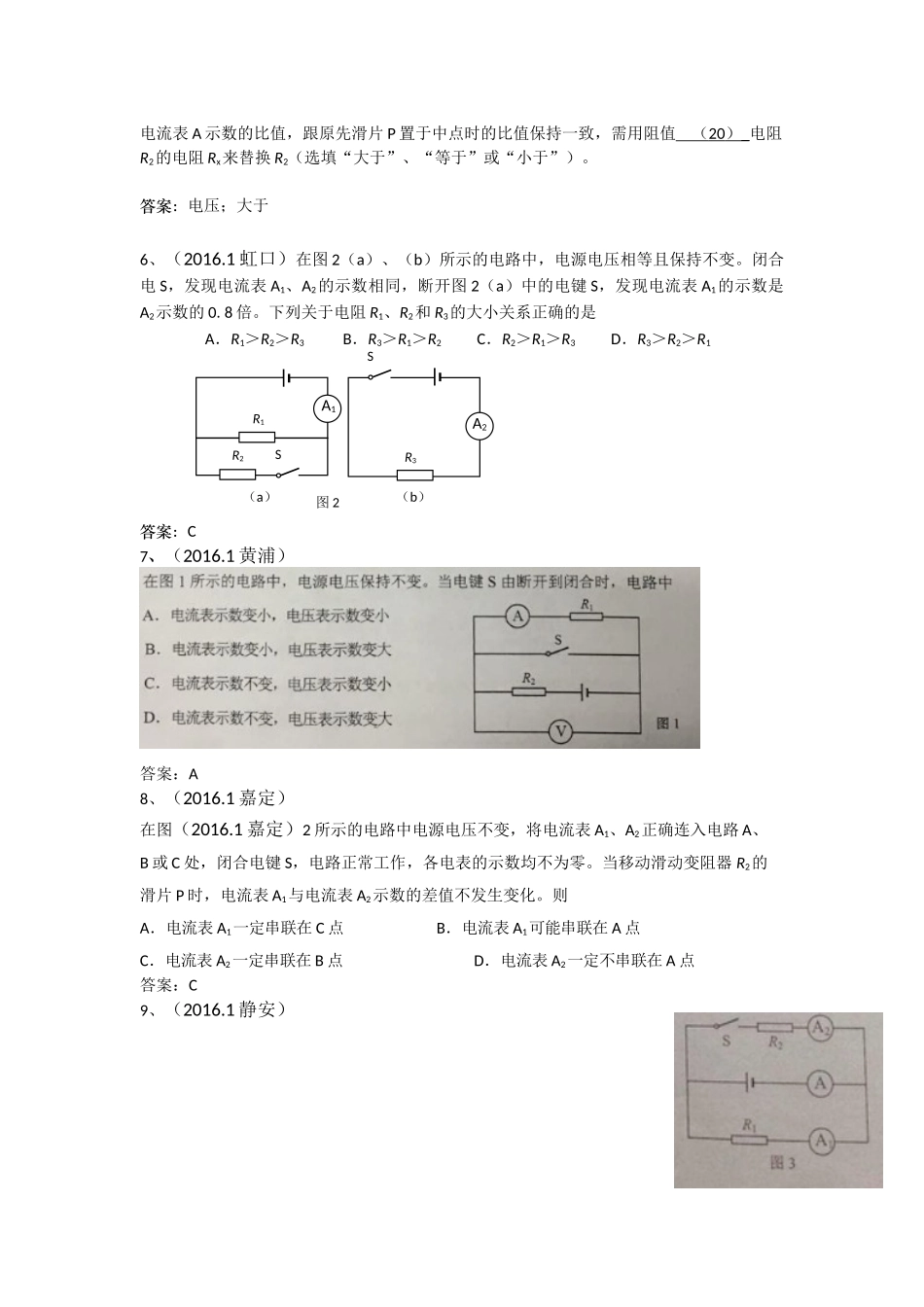

2016.1动态电路专题1、（2016.1长宁）答案：B2、（2016.1宝山）闭合图2所示电路中电键S，向右移动滑片P，保持不变的是A电流表A的示数。B电压表V1的示数。C电压表V2示数与电流表A示数的乘积。D电压表V1示数与电流表A示数的比值。答案：D3、（2016.1崇明）如图1所示电路中，电源电压保持不变，当电键由断开到闭合时，下列判断错误的是A．电流表示数变大B．电压表示数变大C．电压表示数与电流表示数的比值变大D．电压表示数与电流表示数的乘积变大答案：A图14、（2016.1奉贤）如图5所示，电源电压保持不变，故障只发生在R1或R2处。电键S闭合后，有一个电表的指针没有发生偏转。移动滑动变阻器的滑片，此时观察到仍然只有一个电表指针的位置在改变，则故障可能是A．变阻器R1短路B．变阻器R1断路C．电阻R2短路D．电阻R2断路答案：C5、（2016.1奉贤）如图8所示，电源电压保持不变。闭合电键S后，滑动变阻器R1的滑片P由中点向右移动时：（1）三个电表中示数不变是（19）_表。（2）当滑片P移至右端，为使此时电流表A1示数与电流表A示数的比值，跟原先滑片P置于中点时的比值保持一致，需用阻值（20）_电阻R2的电阻Rx来替换R2（选填“大于”、“等于”或“小于”）。答案：电压；大于6、（2016.1虹口）在图2（a）、（b）所示的电路中，电源电压相等且保持不变。闭合电S，发现电流表A1、A2的示数相同，断开图2（a）中的电键S，发现电流表A1的示数是A2示数的0.8倍。下列关于电阻R1、R2和R3的大小关系正确的是A．R1＞R2＞R3B．R3＞R1＞R2C．R2＞R1＞R3D．R3＞R2＞R1答案：C7、（2016.1黄浦）答案：A8、（2016.1嘉定）在图（2016.1嘉定）2所示的电路中电源电压不变，将电流表A1、A2正确连入电路A、B或C处，闭合电键S，电路正常工作，各电表的示数均不为零。当移动滑动变阻器R2的滑片P时，电流表A1与电流表A2示数的差值不发生变化。则A．电流表A1一定串联在C点B．电流表A1可能串联在A点C．电流表A2一定串联在B点D．电流表A2一定不串联在A点答案：C9、（2016.1静安）SA2A1R3图2（a）（b）SR2R1答案：变大大于10、（2016.1浦东新区）小明在研究串联电路的电流特点时，发现灯L1比灯L2亮，便作出“通过L1的电流大于通过L2的电流”的假设，由此推理，在图5中A、B、C三点的电流IA、IB、IC大小关系为(19)。基于以上假设，若在A点串联一个电流表，闭合电键后，电流表示数(20)(选填“能”或“不能”)看作通过L1后的电流。若通过实验测量后，比较IA、IB、IC发现(21)，则说明...
