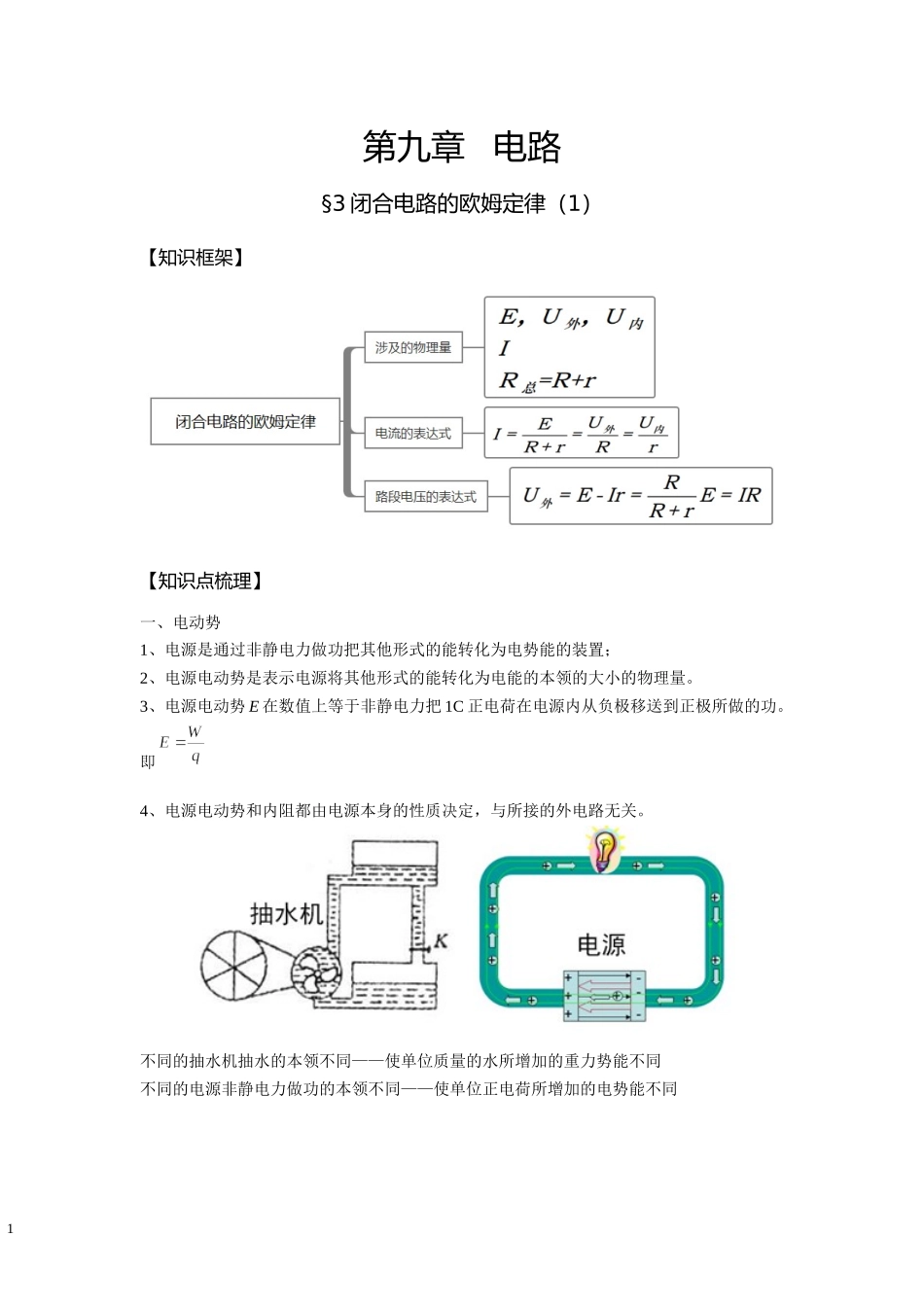

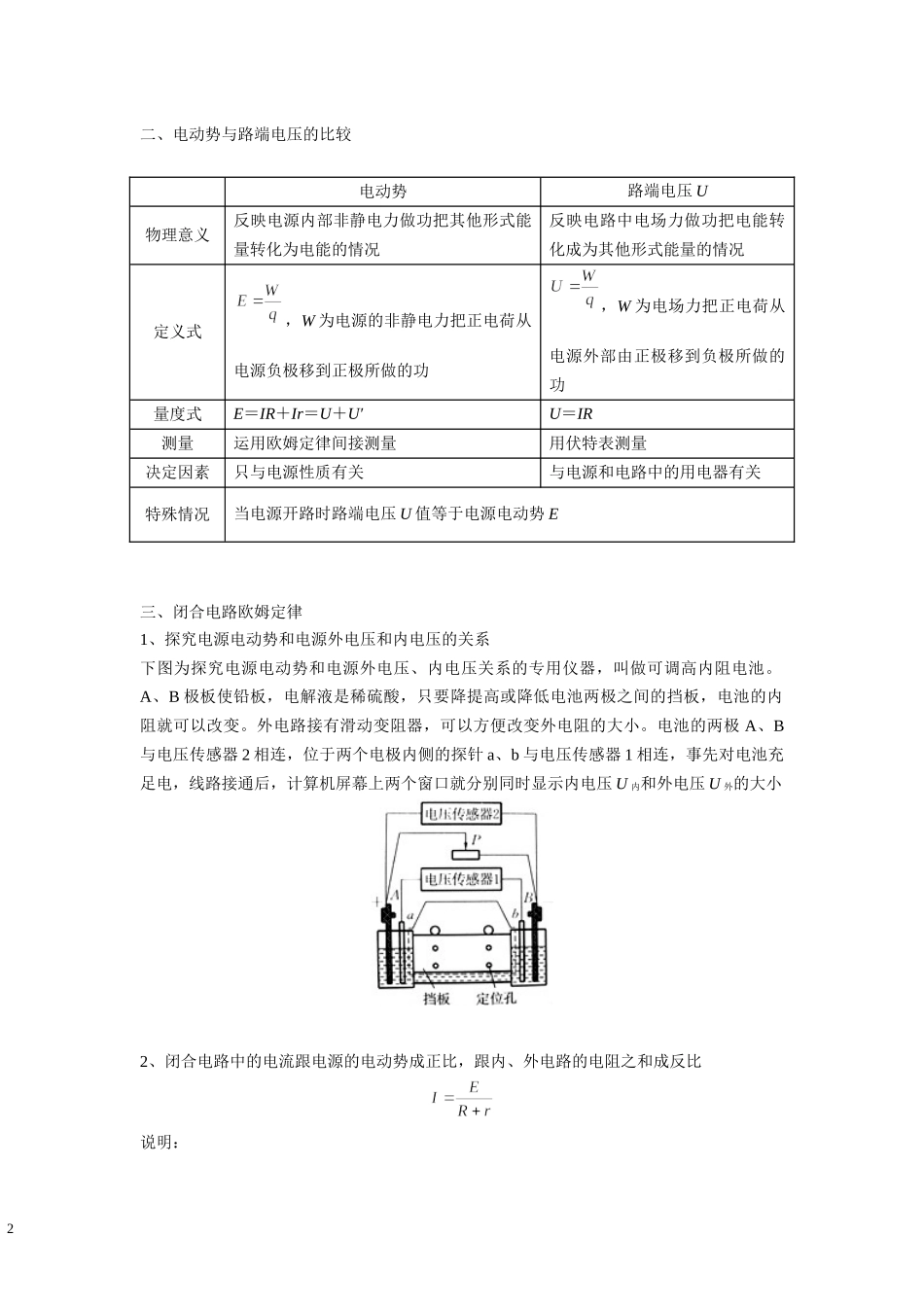

1第九章电路§3闭合电路的欧姆定律（1）【知识框架】【知识点梳理】一、电动势1、电源是通过非静电力做功把其他形式的能转化为电势能的装置；2、电源电动势是表示电源将其他形式的能转化为电能的本领的大小的物理量。3、电源电动势E在数值上等于非静电力把1C正电荷在电源内从负极移送到正极所做的功。即4、电源电动势和内阻都由电源本身的性质决定，与所接的外电路无关。不同的抽水机抽水的本领不同——使单位质量的水所增加的重力势能不同不同的电源非静电力做功的本领不同——使单位正电荷所增加的电势能不同2二、电动势与路端电压的比较电动势路端电压U物理意义反映电源内部非静电力做功把其他形式能量转化为电能的情况反映电路中电场力做功把电能转化成为其他形式能量的情况定义式，W为电源的非静电力把正电荷从电源负极移到正极所做的功，W为电场力把正电荷从电源外部由正极移到负极所做的功量度式E＝IR＋Ir＝U＋U′U＝IR测量运用欧姆定律间接测量用伏特表测量决定因素只与电源性质有关与电源和电路中的用电器有关特殊情况当电源开路时路端电压U值等于电源电动势E三、闭合电路欧姆定律1、探究电源电动势和电源外电压和内电压的关系下图为探究电源电动势和电源外电压、内电压关系的专用仪器，叫做可调高内阻电池。A、B极板使铅板，电解液是稀硫酸，只要降提高或降低电池两极之间的挡板，电池的内阻就可以改变。外电路接有滑动变阻器，可以方便改变外电阻的大小。电池的两极A、B与电压传感器2相连，位于两个电极内侧的探针a、b与电压传感器1相连，事先对电池充足电，线路接通后，计算机屏幕上两个窗口就分别同时显示内电压U内和外电压U外的大小2、闭合电路中的电流跟电源的电动势成正比，跟内、外电路的电阻之和成反比说明：3（1）（2）U外=IR是外电路上总的电势降落，习惯上叫路端电压或外电压（3）U内=Ir是内电路上的电势降落，习惯上叫内电压四、闭合电路主要物理量的关系研究闭合电路，主要物理量有E、r、R、I、U，前两个是常量，后三个是变量。闭合电路欧姆定律的表达形式有：1、E＝U外＋U内2、I＝（I、R间关系）3、U外＝E－Ir（U、I间关系）4、U外＝E（U、R间关系）从3式看出路段电压与电流的关系（如下图）：当外电路断开时（I＝0），路端电压等于电动势．而这时用电压表去测量时，读数却应该略小于电动势（有微弱电流）。当外电路短路时（R＝0，因而U＝0）电流最大为Im＝E/r（一般不允许出现这种情况，会把电源烧坏）。【例题解析】{电...
