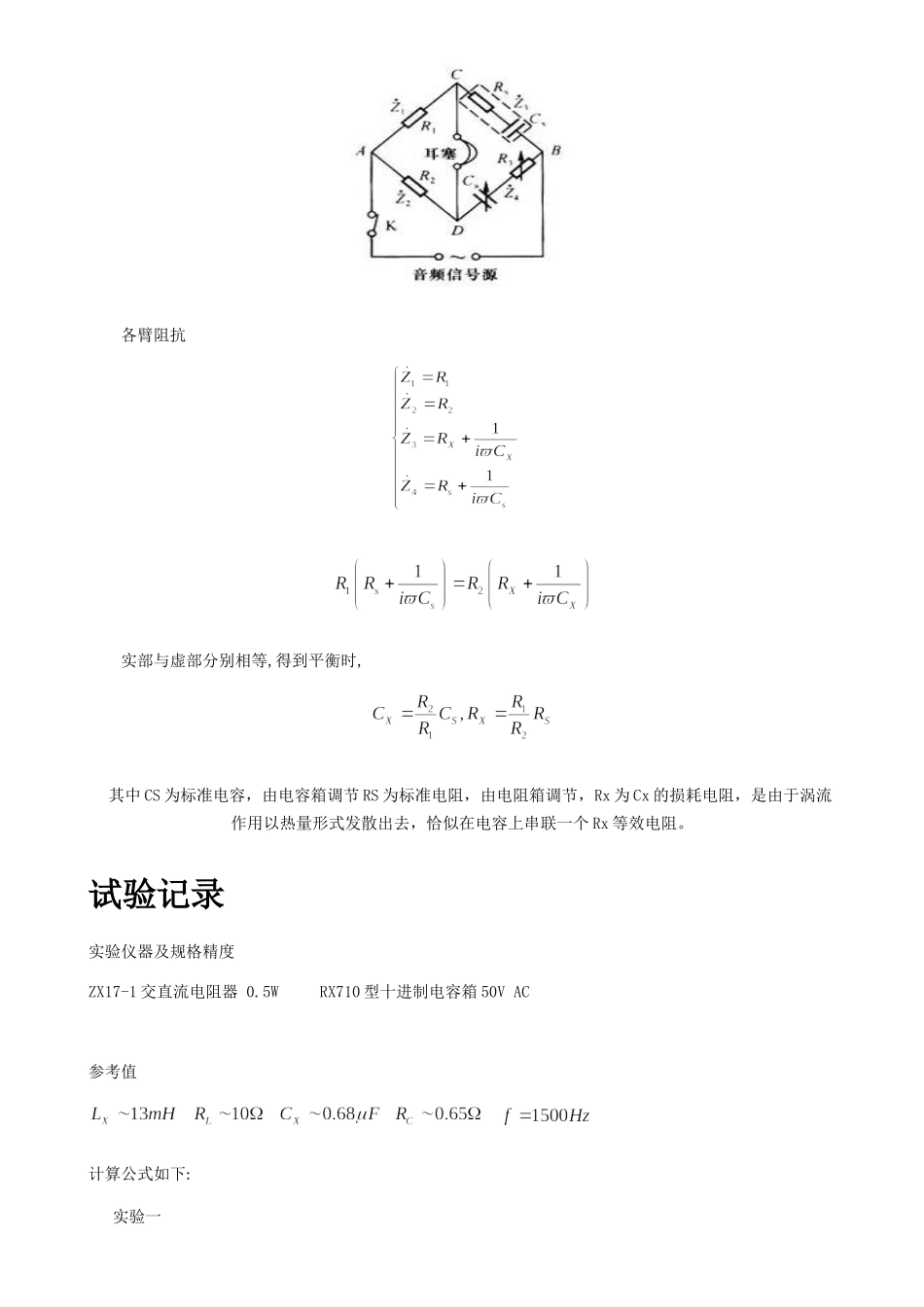

实验名称：交流电桥实验目的：掌握交流电桥的组成原理和用交流电桥测电感电容的方法.实验原理:一，交流电桥组成与基本原理平衡条件：˙Z1˙Z2=˙Z3˙Z4即Z1Z2ei(φ1−φ2)=Z3Z4ei(φ3−φ4)实部相等Z1Z2=Z3Z4虚部相等φ1−φ2=φ3−φ4二,交流元件电阻电流与电压相位一致电容容抗电流比电压超前电感感抗电流比电压落后实验一:交流电桥测电感各臂阻抗实部与虚部分别相等,得到平衡时其中Rx为Lx的损耗电阻，是由于涡流作用以热量形式发散出去，恰似在电感上串联一个Rx等效电阻。电感的Q值Q=ϖLRX实验二:交流电桥测电容各臂阻抗实部与虚部分别相等,得到平衡时,其中CS为标准电容，由电容箱调节RS为标准电阻，由电阻箱调节，Rx为Cx的损耗电阻，是由于涡流作用以热量形式发散出去，恰似在电容上串联一个Rx等效电阻。试验记录实验仪器及规格精度ZX17-1交直流电阻器0.5WRX710型十进制电容箱50VAC参考值计算公式如下:实验一计算值填入试验表格291.33003003000.150813.578.9614.28801.05005003000.055013.7512.1110.70510.04004003000.085413.6613.729.38131.02002003000.332013.285.3423.42实验二计算值填入下表3003000.70.63400.70.6340.0041813004000.90.51200.670.6830.0043413006001.30.32200.650.6440.0039433009001.90.21100.630.6330.003776试验结果分析:试验一由于第四组试验数据的电阻测量结果有太大偏差,故舍弃.则实验二实验结果讨论在实验一中,从第四组试验中看出,虽然与试验前的估计值差距不大.但是,所得电阻的结果却相差甚远.所以在实验时要求的电阻要求要在200欧姆以上.否则造成的误差将会很大.实验一中,从第四组试验就是一个很好的例子.电感值能够接受.电阻值就必须舍弃了.实验还要求电阻要小于.设想,则.电阻箱所用档位越高,则误差越大.所以实验要求电阻要小于.每一组试验得到的和的平均值并不等于由平均值得到的和.这是由于人耳听觉分辨到那么清晰,并且试验次数不多.才出现这种现象.猜测若试验次数够多,则会有以及思考题1，调解电桥平衡的顺序答1按照电路图连接电路.2检查无误后接通电源3先固定电阻值,再调节,直道喇叭声音最小4然后固定,调节,直道喇叭声音最小.此时则找到符合要求的一对值.电桥平衡.2为什么电感电容要案示意图放置答:电容容抗电流比电压超前电感感抗电流比电压落后又有计算公式Z1Z2ei(φ1−φ2)=Z3Z4ei(φ3−φ4)在试验一中,,电容箱与电感在相对两臂,等式复角差才会相等,才可能平衡.在试验二中,两个电容箱在同侧桥臂,等式复...
