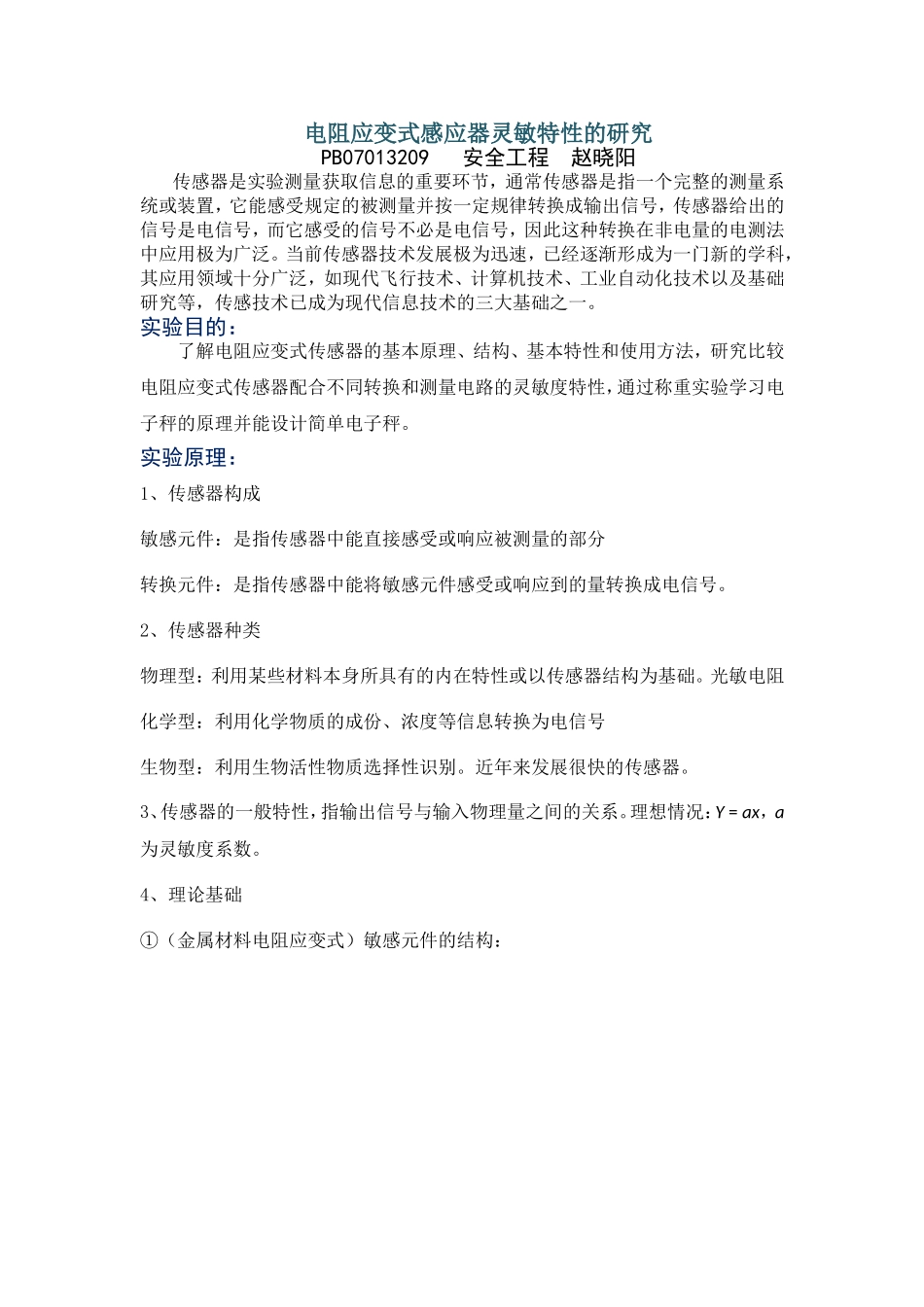

大学物理实验报告08/11/28电阻应变式感应器灵敏特性的研究PB07013209安全工程赵晓阳中国科学技术大学电阻应变式感应器灵敏特性的研究PB07013209安全工程赵晓阳传感器是实验测量获取信息的重要环节，通常传感器是指一个完整的测量系统或装置，它能感受规定的被测量并按一定规律转换成输出信号，传感器给出的信号是电信号，而它感受的信号不必是电信号，因此这种转换在非电量的电测法中应用极为广泛。当前传感器技术发展极为迅速，已经逐渐形成为一门新的学科，其应用领域十分广泛，如现代飞行技术、计算机技术、工业自动化技术以及基础研究等，传感技术已成为现代信息技术的三大基础之一。实验目的：了解电阻应变式传感器的基本原理、结构、基本特性和使用方法，研究比较电阻应变式传感器配合不同转换和测量电路的灵敏度特性，通过称重实验学习电子秤的原理并能设计简单电子秤。实验原理：1、传感器构成敏感元件：是指传感器中能直接感受或响应被测量的部分转换元件：是指传感器中能将敏感元件感受或响应到的量转换成电信号。2、传感器种类物理型：利用某些材料本身所具有的内在特性或以传感器结构为基础。光敏电阻化学型：利用化学物质的成份、浓度等信息转换为电信号生物型：利用生物活性物质选择性识别。近年来发展很快的传感器。3、传感器的一般特性，指输出信号与输入物理量之间的关系。理想情况：Y=ax，a为灵敏度系数。4、理论基础①（金属材料电阻应变式）敏感元件的结构：下图中的1是敏感栅，它用厚度为0.003～0.101mm的金属箔栅状或用金属线制作。②（电阻应变式传感器）原理敏感元件（弹性元件）+变换测量电路如下图：③转换电路金属箔电阻应变片贴牢在悬臂梁上下表面，悬臂梁远端加砝码使它弯曲，上表面受到拉伸，下表面受到压缩。所以上表面电阻阻值变大，下表面电阻阻值变小。分别将一个、两个或四个电阻应变片与固定电阻组成电桥（所谓单臂、半桥或全桥），以电压表为平衡检测器。未加砝码时，调节电桥平衡，输出电压为零。随着负载增加，电桥不平衡性加大，电压表读数越大。做M-U图，是线性关系。对应三种情况，分别求出电桥灵敏度（单位质量变化引起电压的变化ΔU/ΔM）。实验内容：1、实验前先用仪器上的电压表检测导线是否导通且接触良好。2、运算放大器调零：打开总电源，+，-15V电源（运放的工作电压）也打开。将运放+，-端接地，输出端接数字电压表的输入端，“增益”电位器调到最大，调节“调零”电位器使电压表指示为零，先...
