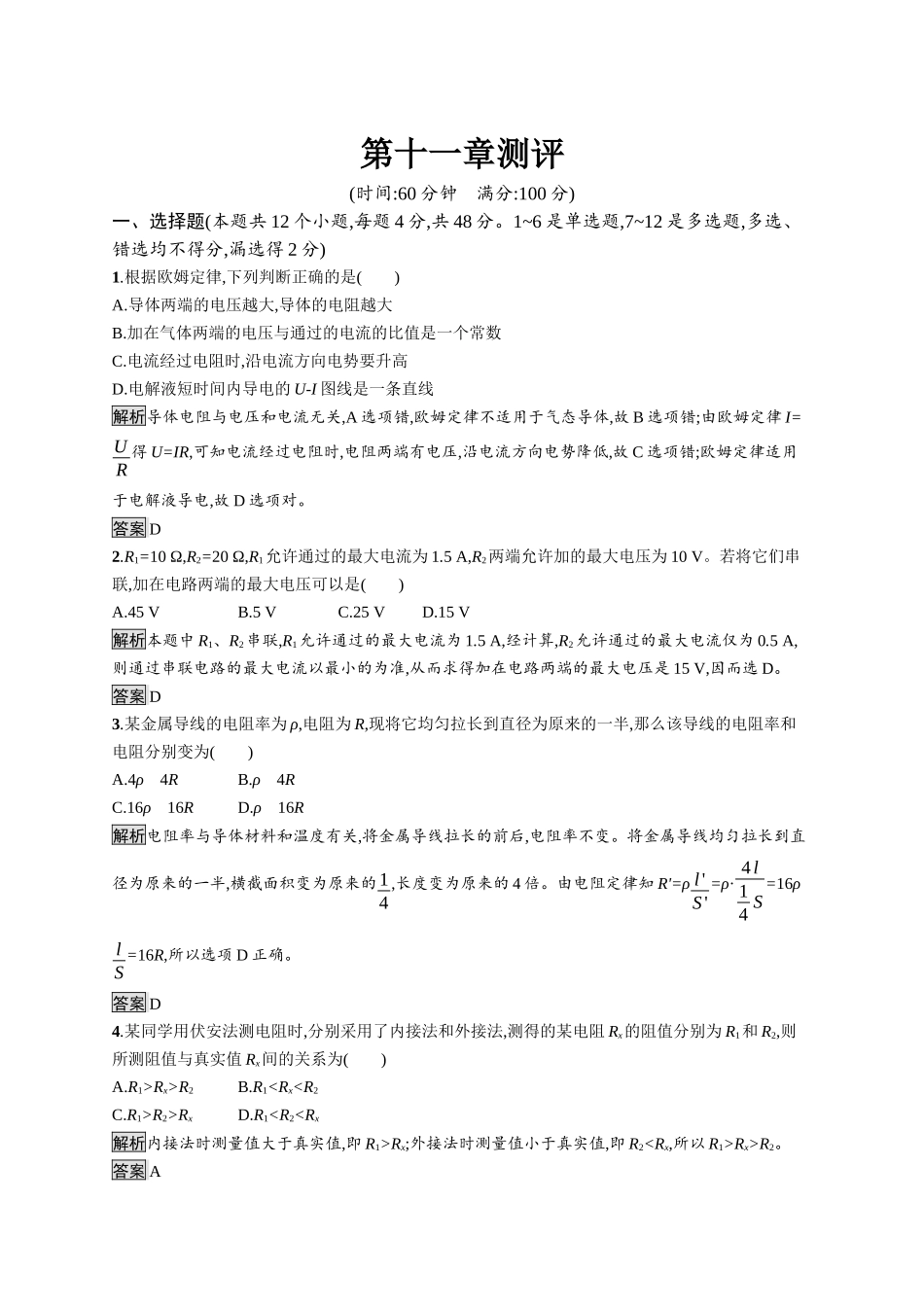

第十一章测评(时间:60分钟满分:100分)一、选择题(本题共12个小题,每题4分,共48分。1~6是单选题,7~12是多选题,多选、错选均不得分,漏选得2分)1.根据欧姆定律,下列判断正确的是()A.导体两端的电压越大,导体的电阻越大B.加在气体两端的电压与通过的电流的比值是一个常数C.电流经过电阻时,沿电流方向电势要升高D.电解液短时间内导电的U-I图线是一条直线解析导体电阻与电压和电流无关,A选项错,欧姆定律不适用于气态导体,故B选项错;由欧姆定律I=UR得U=IR,可知电流经过电阻时,电阻两端有电压,沿电流方向电势降低,故C选项错;欧姆定律适用于电解液导电,故D选项对。答案D2.R1=10Ω,R2=20Ω,R1允许通过的最大电流为1.5A,R2两端允许加的最大电压为10V。若将它们串联,加在电路两端的最大电压可以是()A.45VB.5VC.25VD.15V解析本题中R1、R2串联,R1允许通过的最大电流为1.5A,经计算,R2允许通过的最大电流仅为0.5A,则通过串联电路的最大电流以最小的为准,从而求得加在电路两端的最大电压是15V,因而选D。答案D3.某金属导线的电阻率为ρ,电阻为R,现将它均匀拉长到直径为原来的一半,那么该导线的电阻率和电阻分别变为()A.4ρ4RB.ρ4RC.16ρ16RD.ρ16R解析电阻率与导体材料和温度有关,将金属导线拉长的前后,电阻率不变。将金属导线均匀拉长到直径为原来的一半,横截面积变为原来的14,长度变为原来的4倍。由电阻定律知R'=ρl'S'=ρ·4l14S=16ρlS=16R,所以选项D正确。答案D4.某同学用伏安法测电阻时,分别采用了内接法和外接法,测得的某电阻Rx的阻值分别为R1和R2,则所测阻值与真实值Rx间的关系为()A.R1>Rx>R2B.R1R2>RxD.R1Rx;外接法时测量值小于真实值,即R2Rx>R2。答案A5.如图所示,A、B间电压恒为U,当滑动变阻器的滑片P逐渐向上端移动的过程中,灯泡上的电压数值()A.一直为UB.一直为0C.逐渐增大到UD.逐渐减小到0解析滑动变阻器为分压式接法,灯泡两端的电压从0~U变化,选项C正确。答案C6.为探究小灯泡L的伏安特性,连好图示的电路后闭合开关,通过移动滑动变阻器的滑片,使小灯泡中的电流由零开始逐渐增大,直到小灯泡正常发光,由电流表和电压表得到的多组读数描绘出的U-I图像应是()解析由于小灯泡灯丝的电阻随温度的升高而增大,随着灯泡两端电压逐渐增大,灯丝温度逐渐升高,其电阻逐渐增大,则在U-I图像中相应点与原点连线的斜率应逐渐增大,故选项C正确。答案C7.某学生做研究串联电路电压特点的实验时,接成如图所示...
