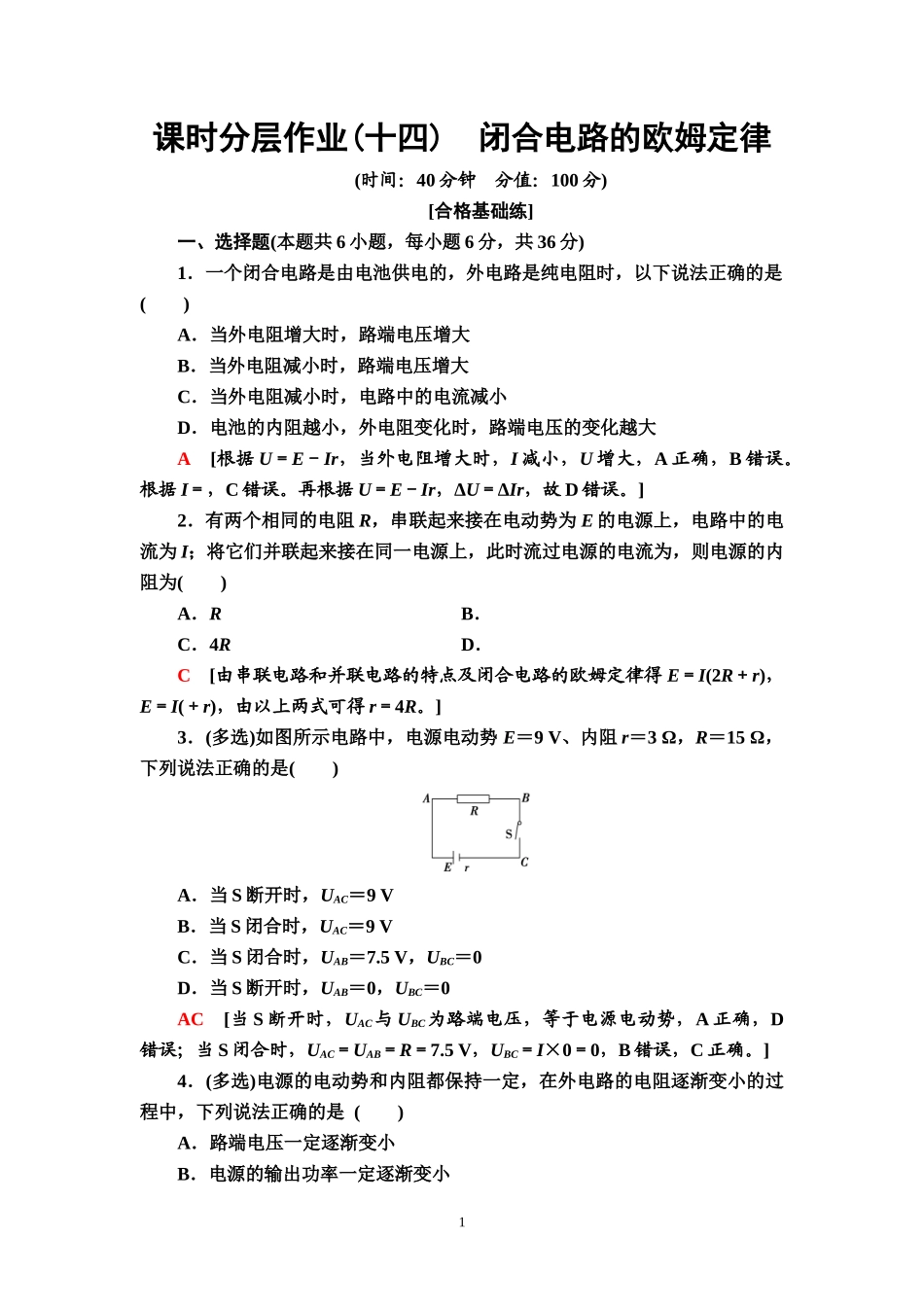

课时分层作业(十四)闭合电路的欧姆定律(时间：40分钟分值：100分)[合格基础练]一、选择题(本题共6小题，每小题6分，共36分)1．一个闭合电路是由电池供电的，外电路是纯电阻时，以下说法正确的是()A．当外电阻增大时，路端电压增大B．当外电阻减小时，路端电压增大C．当外电阻减小时，电路中的电流减小D．电池的内阻越小，外电阻变化时，路端电压的变化越大A[根据U＝E－Ir，当外电阻增大时，I减小，U增大，A正确，B错误。根据I＝，C错误。再根据U＝E－Ir，ΔU＝ΔIr，故D错误。]2．有两个相同的电阻R，串联起来接在电动势为E的电源上，电路中的电流为I；将它们并联起来接在同一电源上，此时流过电源的电流为，则电源的内阻为()A．RB．C．4RD．C[由串联电路和并联电路的特点及闭合电路的欧姆定律得E＝I(2R＋r)，E＝I(＋r)，由以上两式可得r＝4R。]3．(多选)如图所示电路中，电源电动势E＝9V、内阻r＝3Ω，R＝15Ω，下列说法正确的是()A．当S断开时，UAC＝9VB．当S闭合时，UAC＝9VC．当S闭合时，UAB＝7.5V，UBC＝0D．当S断开时，UAB＝0，UBC＝0AC[当S断开时，UAC与UBC为路端电压，等于电源电动势，A正确，D错误；当S闭合时，UAC＝UAB＝R＝7.5V，UBC＝I×0＝0，B错误，C正确。]4．(多选)电源的电动势和内阻都保持一定，在外电路的电阻逐渐变小的过程中，下列说法正确的是()A．路端电压一定逐渐变小B．电源的输出功率一定逐渐变小1C．电源内部消耗的电功率一定逐渐变大D．电源的输出电流一定变大ACD[外电路的电阻逐渐变小的过程中，由U外＝E知，路端电压一定逐渐变小。内电压变大，输出电流一定变大，电源内部消耗的电功率一定逐渐变大，但输出功率不一定变小，故选A、C、D。]5．一电池外电路断开时的路端电压为3V，接上8Ω的负载电阻后路端电压降为2.4V，则可以判定电池的电动势E和内电阻r为()A．E＝2.4V，r＝1ΩB．E＝3V，r＝2ΩC．E＝2.4V，r＝2ΩD．E＝3V，r＝1ΩB[外电路断开时的路端电压等于电动势，即E＝3V，接上8Ω的负载电阻后，路端电压U＝E－r＝2.4V，可得r＝2Ω，B正确。]6．如图所示，电源电动势为E，内阻为r。当可变电阻的滑片P向b点移动时，电压表的读数U1与电压表的读数U2的变化情况是()A．U1变大，U2变小B．U1变大，U2变大C．U1变小，U2变小D．U1变小，U2变大A[滑片P向b移动时，总电阻变大，干路中I＝变小。由于路端电压U＝E－Ir，U增大，即V1表示数U1变大。由于V2表示数U2＝IR，所以U2减小，所以A正确。]二、非选择题(14分)7.如图所示...
