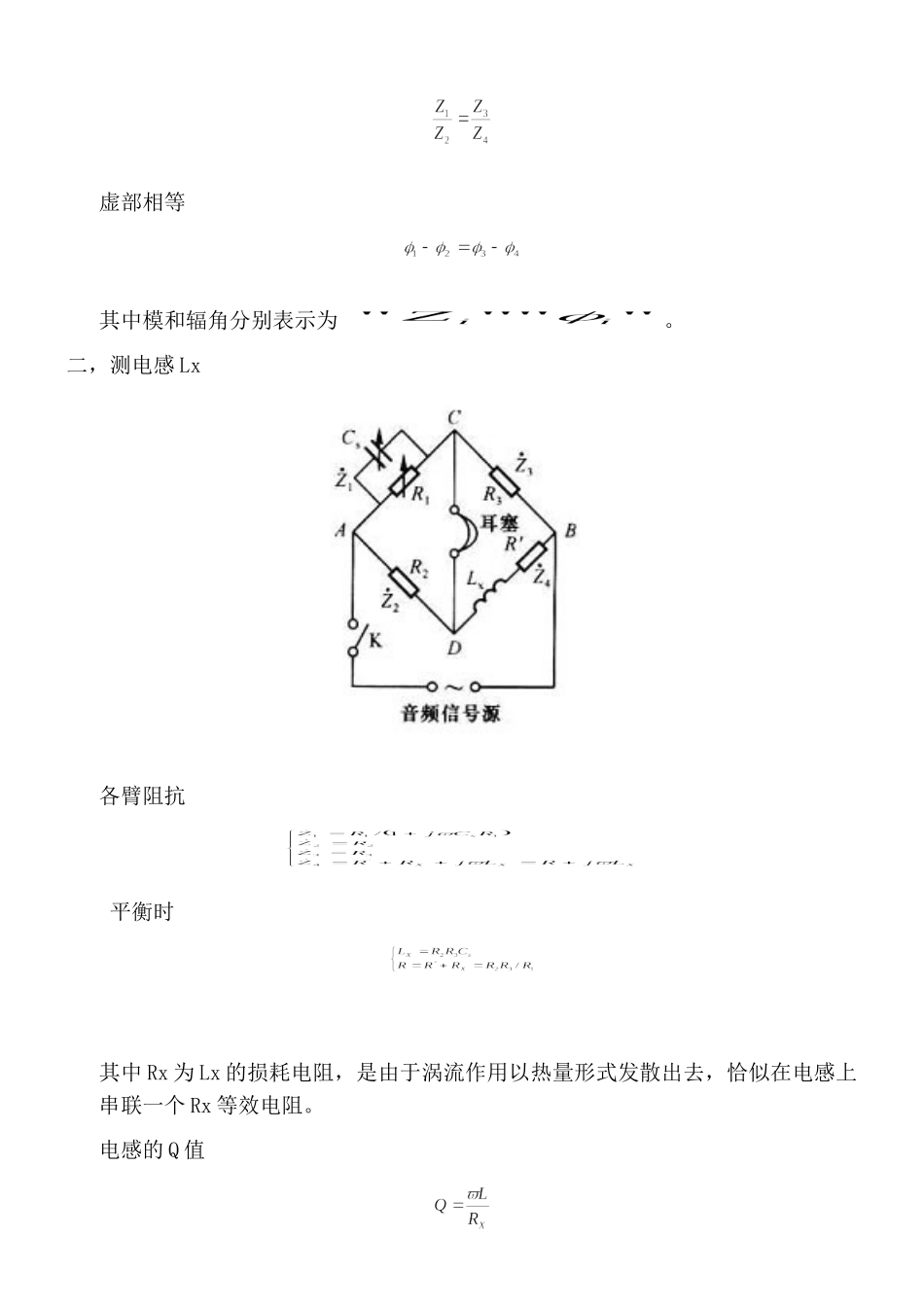

实验报告13系07级姓名赵继超日期08.10.17NO.96组7号实验题目：交流电桥实验目的：掌握交流电桥的组成原理得分：用交流电桥测量电感和电容实验仪器:17-1A型直交流电容箱，RX7-0A型十进位电容箱，待测电感，待测电容，小喇叭，单刀开关，导线若干等实验原理：一，交流桥路及电桥平衡条件：即实部相等虚部相等其中模和辐角分别表示为。二，测电感Lx各臂阻抗平衡时其中Rx为Lx的损耗电阻，是由于涡流作用以热量形式发散出去，恰似在电感上串联一个Rx等效电阻。电感的Q值三，测电容Cx各臂阻抗平衡时其中CS为标准电容，由电容箱调节RS为标准电阻，由电阻箱调节，Rx为Cx的损耗电阻，是由于涡流作用以热量形式发散出去，恰似在电容上串联一个Rx等效电阻。实验内容：1，根据测Lx原理图搭建交流电桥2，选择合适的三组R2及R3，调节电桥平衡，记录有关数据。求出各组的Lx,R,Rx,Q及Lx,Rx的平均值。3，根据测Cx原理图搭建交流电桥4，选择合适的三组R1及R2，调节电桥平衡，记录有关数据。求出各组的Cx,Rx,tanδ及Cx,Rx的平均值。实验数据及处理1.测电感试验次数123R2(Ω)300.0400.0500.0R3(Ω)300.0500.0700.0R’(Ω)300.0300.0300.0CS（μF）0.14440.06540.0364R1(Ω)290.0650.01130.0由公式计算得试验次数123平均值Lx（mH）12.99613.08012.74012.939R(Ω)310.3307.7309.7------Rx(Ω)10.37.79.79.2所以2.测电容测量次数123R1(Ω)300.0400.0500.0R2(Ω)300.0500.0700.0Rs(Ω)300.0240.0210.0Cs（μF）0.66000.75000.8900Rx’(Ω)300.0300.030.0由公式测量次数123平均值Cx（μF）1.5151.6671.5731.585Rx(Ω)1.800.810.160.92由于本电路中电容与电阻串联，故实验总结1.由于交流电桥的平衡必须满足幅、相平衡两个条件，因此至少要有两个桥臂是可调的。实际调节时要先固定其一，调节另一个，反复调节，逐次逼近平衡。2.在实际试验中，总是事先知道待测元件的大概数值，根据公式算出调节参数的数值，使电桥不至于从开始就远离平衡。3.由于采用小喇叭判断平衡，试验的准确度不高。而且受试验者的影响较大。4.试验时，固定电阻的阻值应合理选取，不应过大或过小。否则，平衡时电容会很大伙很小。误差会很大。思考题（P91）1.根据图2.2.4-7得电桥平衡时，实部及虚部分别相等，则R’=Rx+R3=R1R/R2Rx=R’-R3Lx=R1Ls/R2因为可调的只有R2和R3，没有可调的电容，Lx由R1唯一确...
