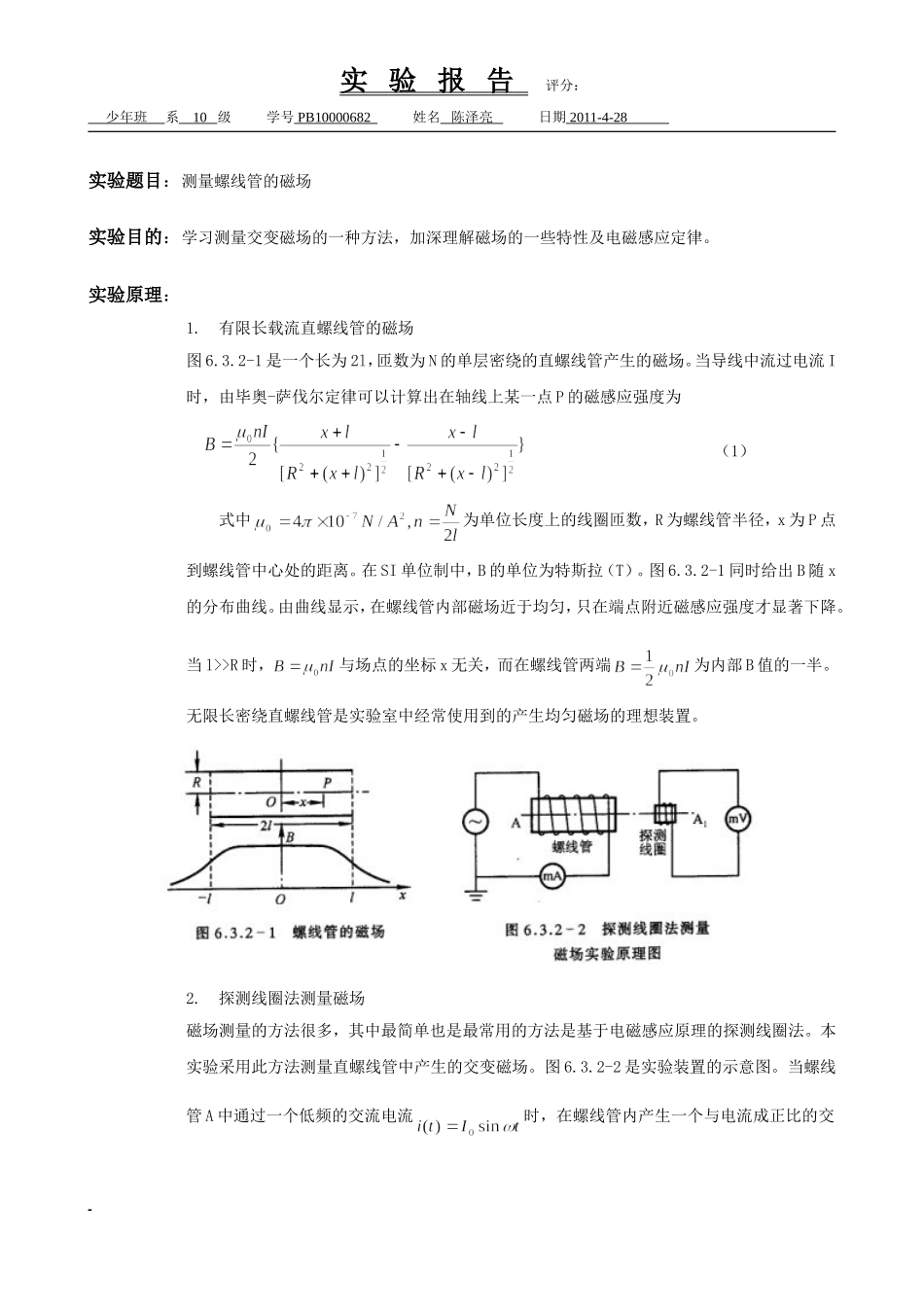

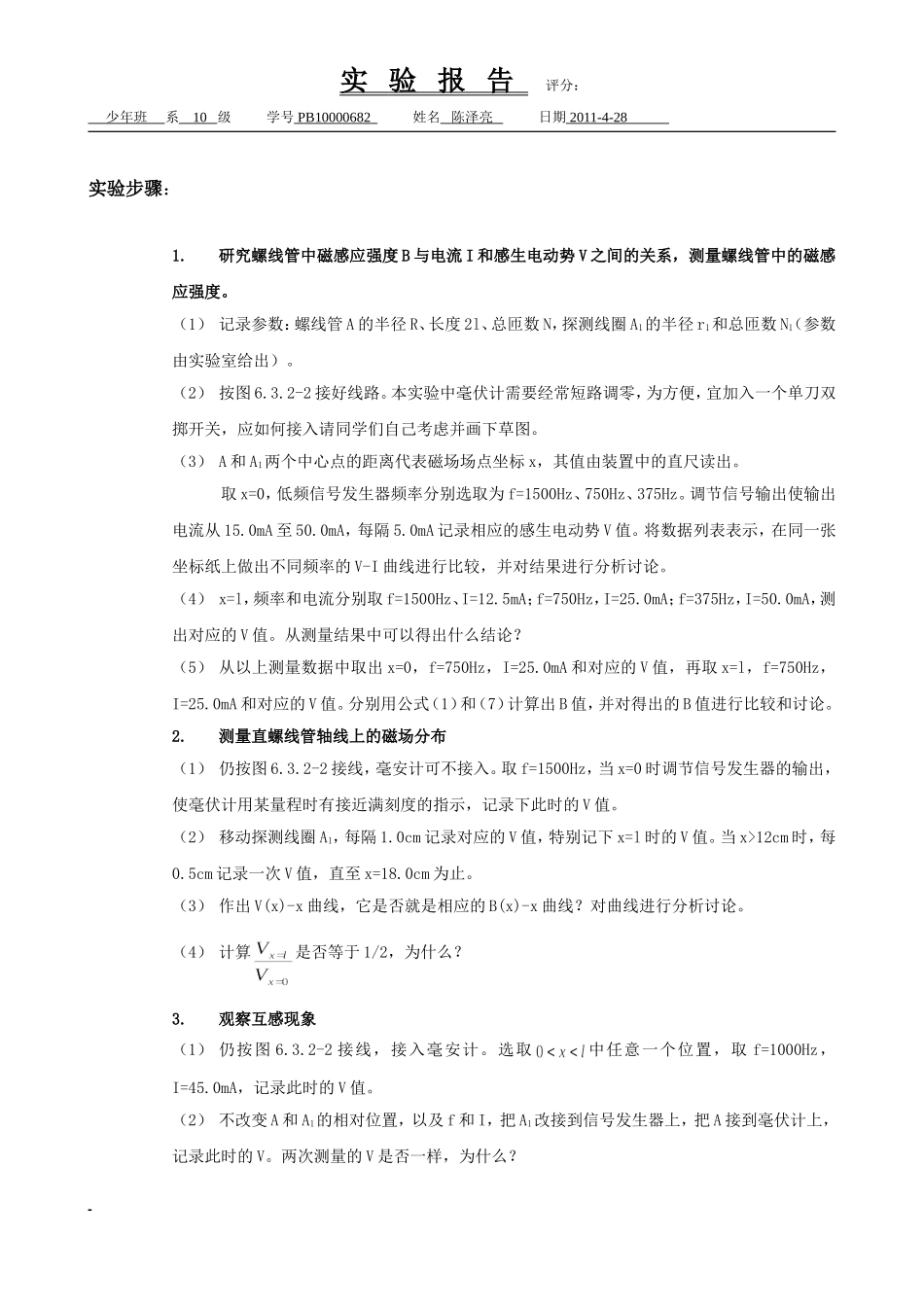

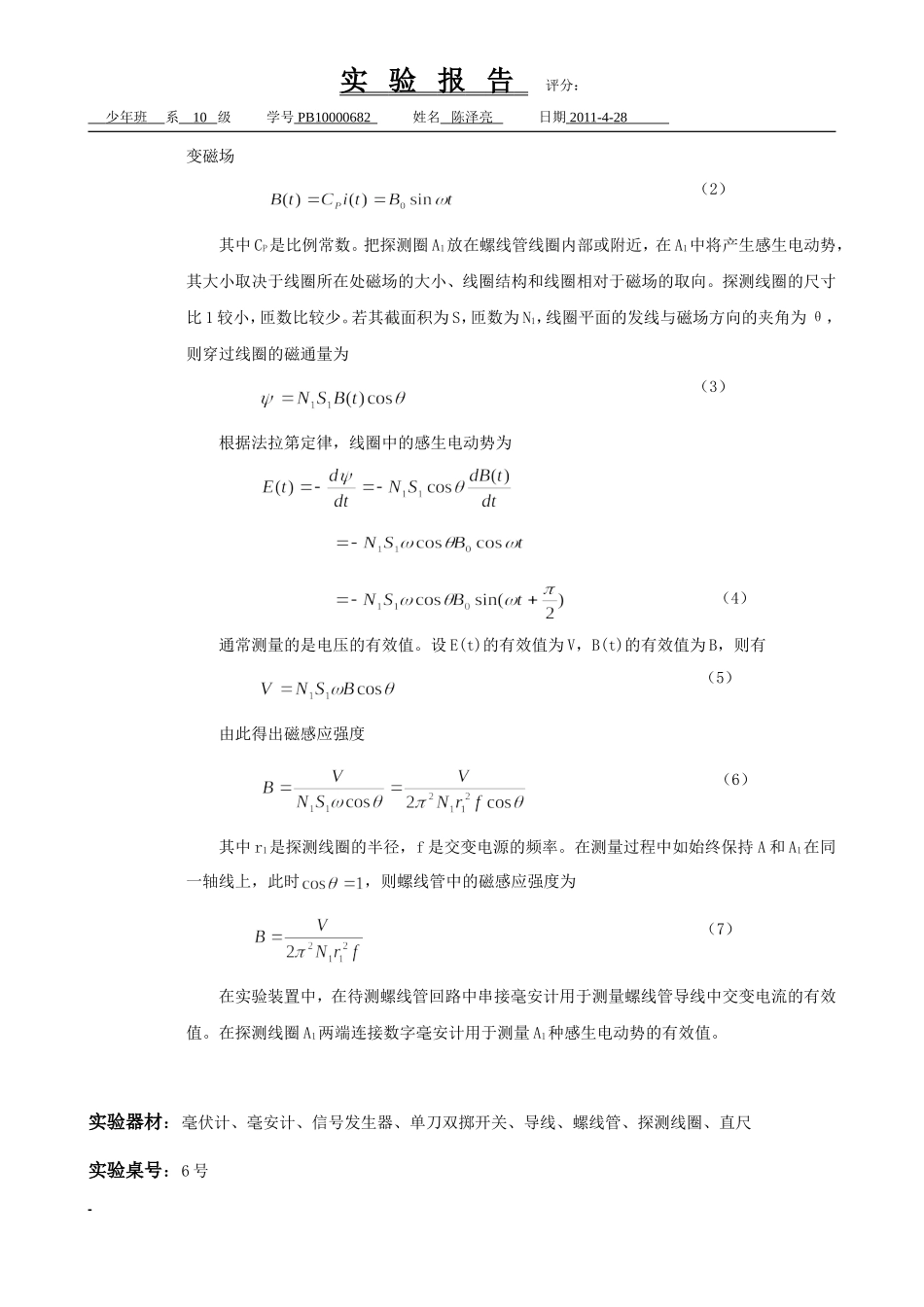

实验报告评分：少年班系10级学号PB10000682姓名陈泽亮日期2011-4-28实验题目：测量螺线管的磁场实验目的：学习测量交变磁场的一种方法，加深理解磁场的一些特性及电磁感应定律。实验原理：1.有限长载流直螺线管的磁场图6.3.2-1是一个长为2l，匝数为N的单层密绕的直螺线管产生的磁场。当导线中流过电流I时，由毕奥-萨伐尔定律可以计算出在轴线上某一点P的磁感应强度为（1）式中为单位长度上的线圈匝数，R为螺线管半径，x为P点到螺线管中心处的距离。在SI单位制中，B的单位为特斯拉（T）。图6.3.2-1同时给出B随x的分布曲线。由曲线显示，在螺线管内部磁场近于均匀，只在端点附近磁感应强度才显著下降。当l>>R时，与场点的坐标x无关，而在螺线管两端为内部B值的一半。无限长密绕直螺线管是实验室中经常使用到的产生均匀磁场的理想装置。2.探测线圈法测量磁场磁场测量的方法很多，其中最简单也是最常用的方法是基于电磁感应原理的探测线圈法。本实验采用此方法测量直螺线管中产生的交变磁场。图6.3.2-2是实验装置的示意图。当螺线管A中通过一个低频的交流电流时，在螺线管内产生一个与电流成正比的交实验报告评分：少年班系10级学号PB10000682姓名陈泽亮日期2011-4-28变磁场（2）其中CP是比例常数。把探测圈A1放在螺线管线圈内部或附近，在A1中将产生感生电动势，其大小取决于线圈所在处磁场的大小、线圈结构和线圈相对于磁场的取向。探测线圈的尺寸比1较小，匝数比较少。若其截面积为S，匝数为N1，线圈平面的发线与磁场方向的夹角为θ，则穿过线圈的磁通量为（3）根据法拉第定律，线圈中的感生电动势为（4）通常测量的是电压的有效值。设E(t)的有效值为V，B(t)的有效值为B，则有（5）由此得出磁感应强度（6）其中r1是探测线圈的半径，f是交变电源的频率。在测量过程中如始终保持A和A1在同一轴线上，此时，则螺线管中的磁感应强度为（7）在实验装置中，在待测螺线管回路中串接毫安计用于测量螺线管导线中交变电流的有效值。在探测线圈A1两端连接数字毫安计用于测量A1种感生电动势的有效值。实验器材：毫伏计、毫安计、信号发生器、单刀双掷开关、导线、螺线管、探测线圈、直尺实验桌号：6号实验报告评分：少年班系10级学号PB10000682姓名陈泽亮日期2011-4-28实验步骤：1.研究螺线管中磁感应强度B与电流I和感生电动势V之间的关系，测量螺线管中的磁感应强度。（1）记录参数：螺线管A的半径R、长度2l、总匝数N，探测线圈A1的半径r1和总匝数N1（参数由实验...
