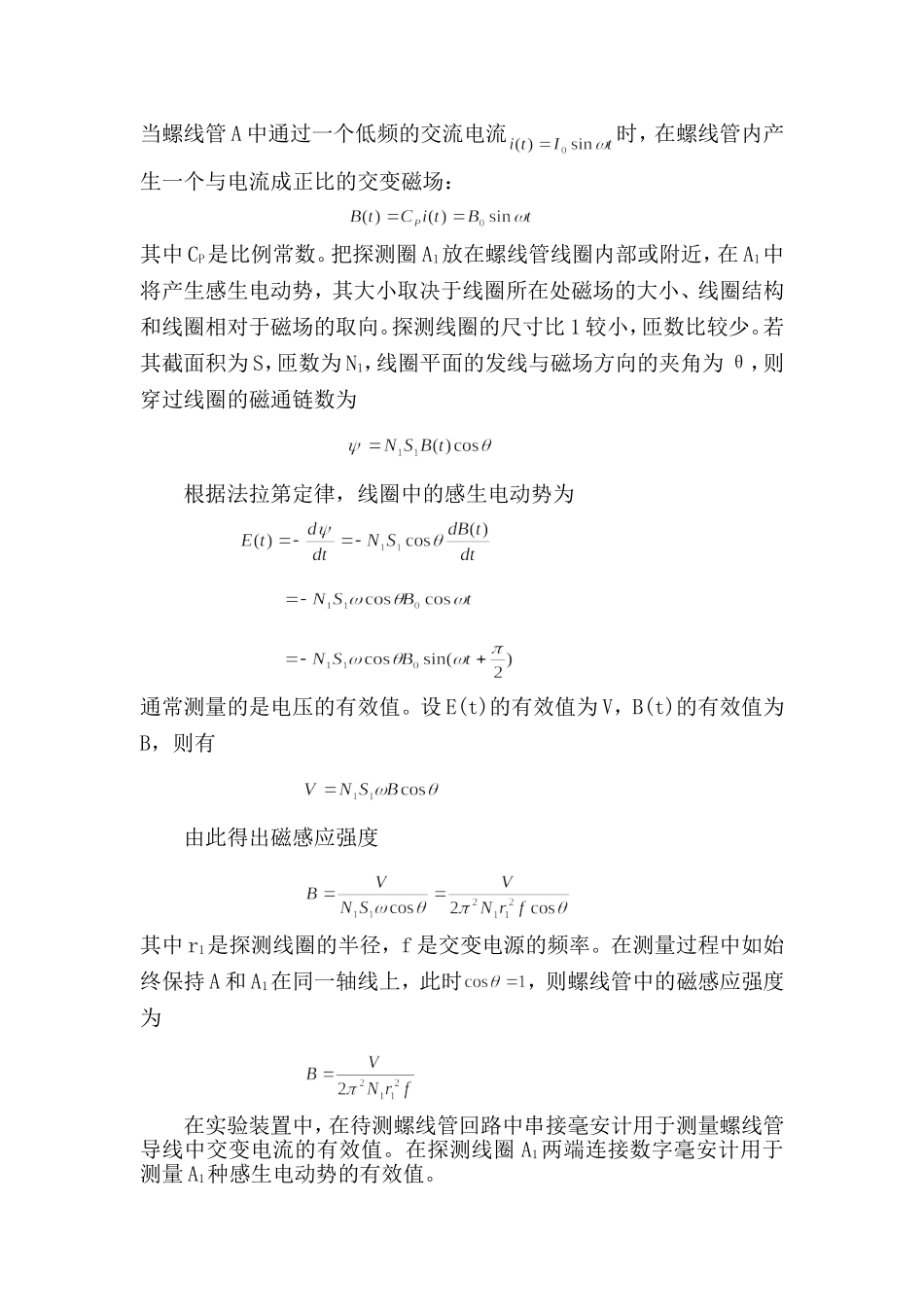

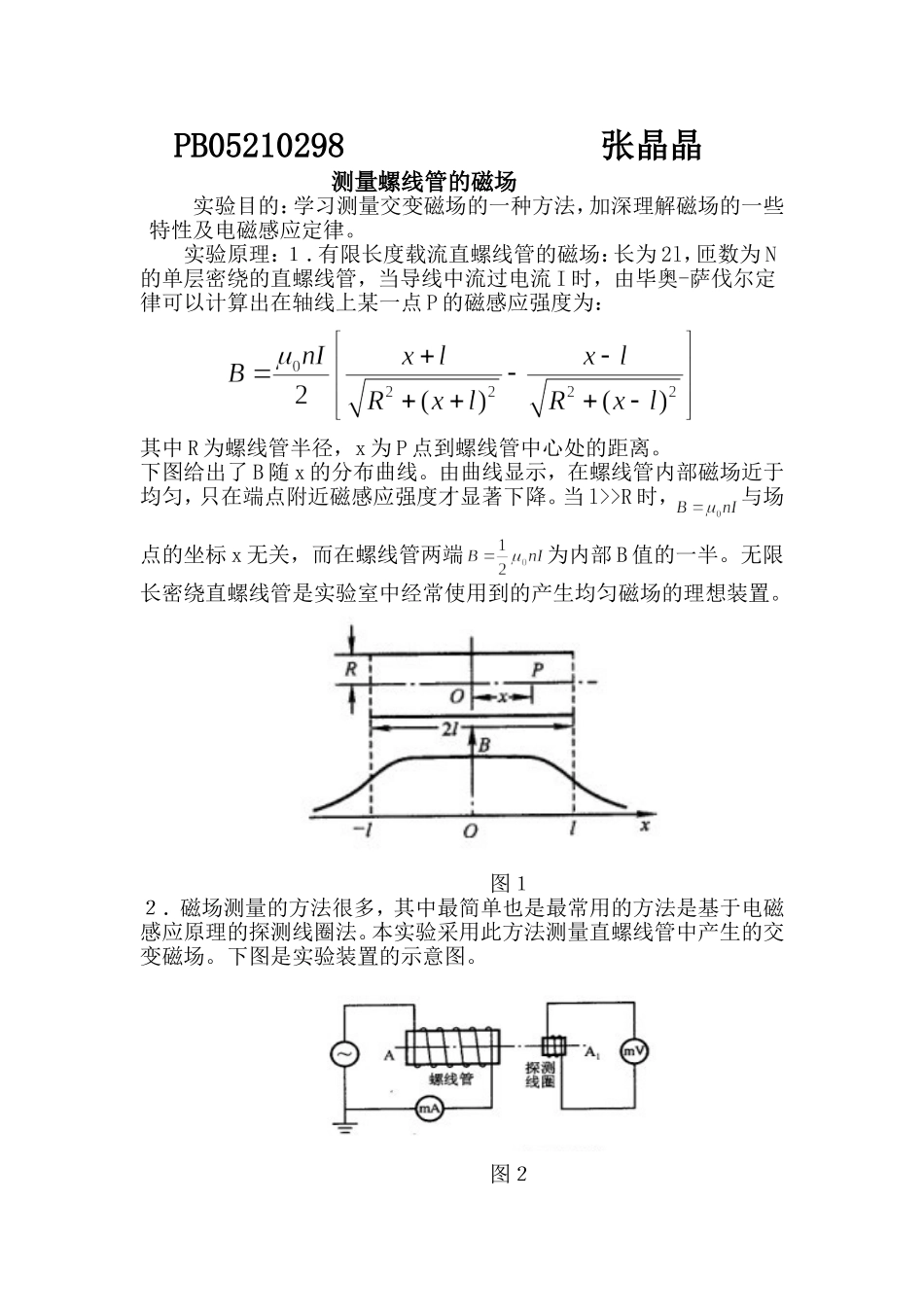

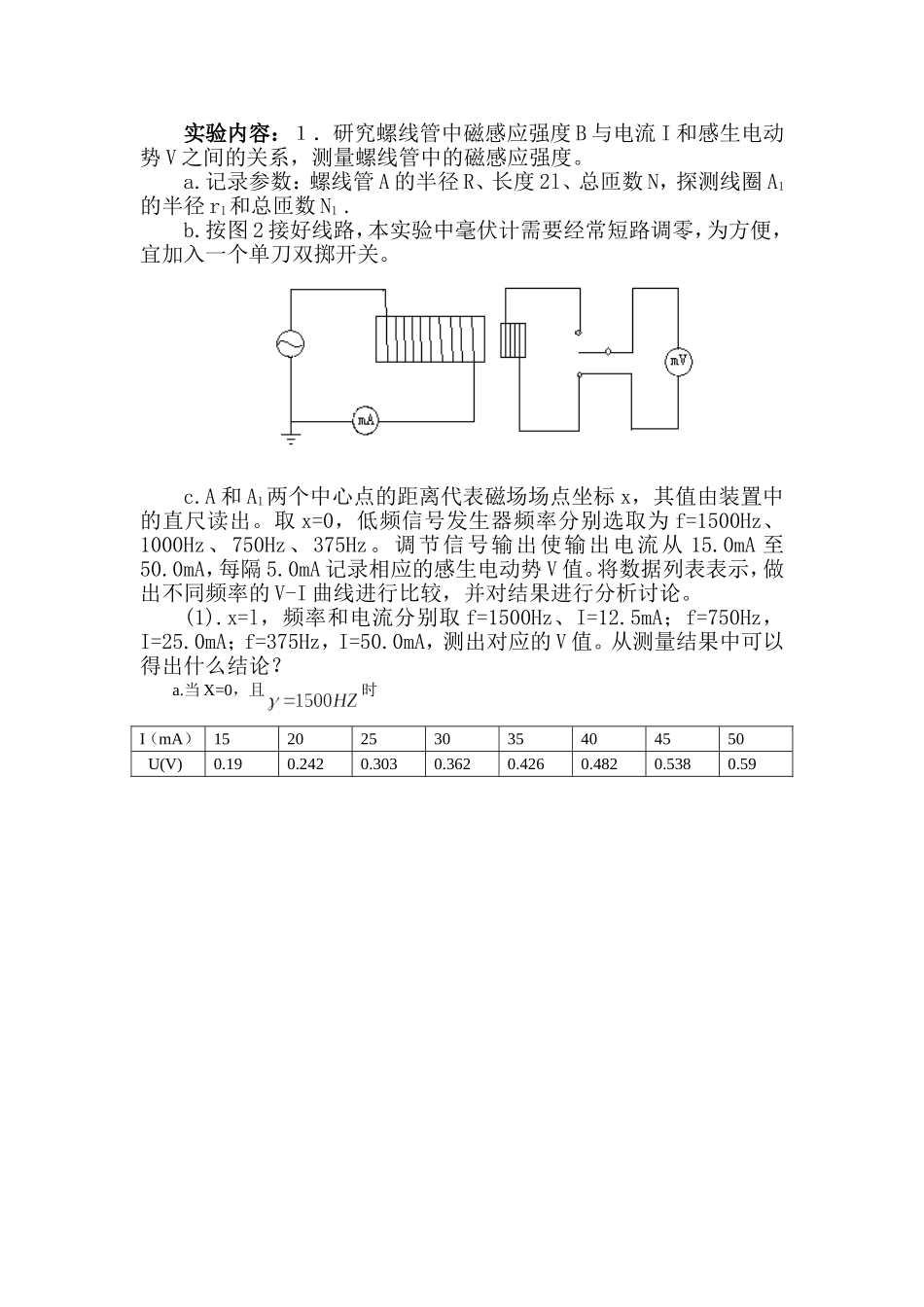

PB05210298张晶晶测量螺线管的磁场实验目的：学习测量交变磁场的一种方法，加深理解磁场的一些特性及电磁感应定律。实验原理：１．有限长度载流直螺线管的磁场：长为2l，匝数为N的单层密绕的直螺线管，当导线中流过电流I时，由毕奥-萨伐尔定律可以计算出在轴线上某一点P的磁感应强度为：其中R为螺线管半径，x为P点到螺线管中心处的距离。下图给出了B随x的分布曲线。由曲线显示，在螺线管内部磁场近于均匀，只在端点附近磁感应强度才显著下降。当l>>R时，与场点的坐标x无关，而在螺线管两端为内部B值的一半。无限长密绕直螺线管是实验室中经常使用到的产生均匀磁场的理想装置。图１２．磁场测量的方法很多，其中最简单也是最常用的方法是基于电磁感应原理的探测线圈法。本实验采用此方法测量直螺线管中产生的交变磁场。下图是实验装置的示意图。图２当螺线管A中通过一个低频的交流电流时，在螺线管内产生一个与电流成正比的交变磁场：其中CP是比例常数。把探测圈A1放在螺线管线圈内部或附近，在A1中将产生感生电动势，其大小取决于线圈所在处磁场的大小、线圈结构和线圈相对于磁场的取向。探测线圈的尺寸比1较小，匝数比较少。若其截面积为S，匝数为N1，线圈平面的发线与磁场方向的夹角为θ，则穿过线圈的磁通链数为根据法拉第定律，线圈中的感生电动势为通常测量的是电压的有效值。设E(t)的有效值为V，B(t)的有效值为B，则有由此得出磁感应强度其中r1是探测线圈的半径，f是交变电源的频率。在测量过程中如始终保持A和A1在同一轴线上，此时，则螺线管中的磁感应强度为在实验装置中，在待测螺线管回路中串接毫安计用于测量螺线管导线中交变电流的有效值。在探测线圈A1两端连接数字毫安计用于测量A1种感生电动势的有效值。实验内容：１．研究螺线管中磁感应强度B与电流I和感生电动势V之间的关系，测量螺线管中的磁感应强度。a.记录参数：螺线管A的半径R、长度2l、总匝数N，探测线圈A1的半径r1和总匝数N1.b.按图2接好线路，本实验中毫伏计需要经常短路调零，为方便，宜加入一个单刀双掷开关。c.A和A1两个中心点的距离代表磁场场点坐标x，其值由装置中的直尺读出。取x=0，低频信号发生器频率分别选取为f=1500Hz、1000Hz、750Hz、375Hz。调节信号输出使输出电流从15.0mA至50.0mA，每隔5.0mA记录相应的感生电动势V值。将数据列表表示，做出不同频率的V-I曲线进行比较，并对结果进行分析讨论。(1).x=l，频率和电流分别取f=1500Hz、I=12.5mA；f=750Hz，I=25....
