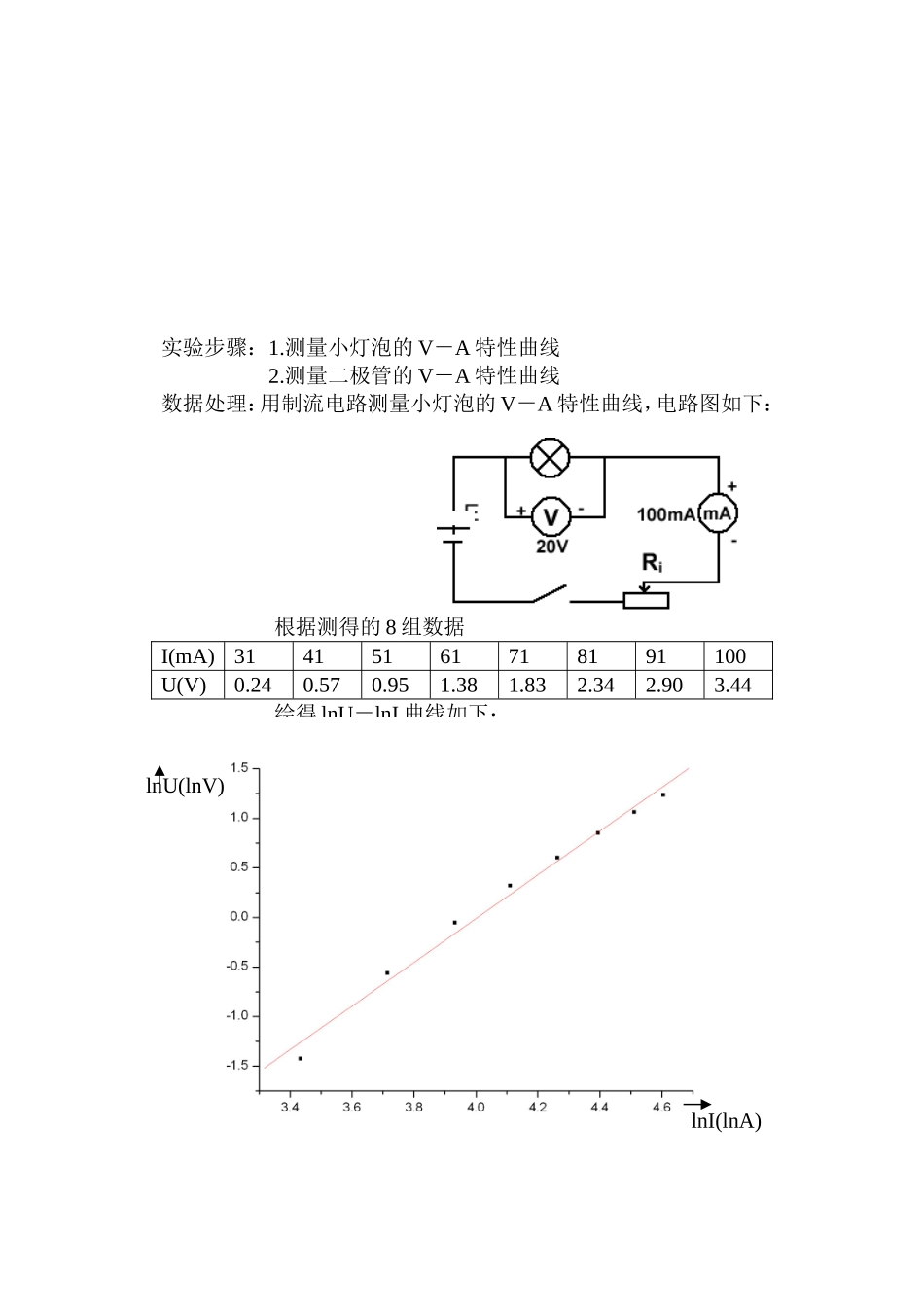

实验题目：直流电表和直流测量电路实验目的：掌握直流电表及测量电路的运用，并以之测量电流、电阻和伏安特性曲线实验原理：1.一、直流电压表二、直流电流表2.直流电路的测量3.制流电路和分压电路b)内接法时，a)外接法时，实验步骤：1.测量小灯泡的V－A特性曲线2.测量二极管的V－A特性曲线数据处理：用制流电路测量小灯泡的V－A特性曲线，电路图如下：根据测得的8组数据I(mA)31415161718191100U(V)0.240.570.951.381.832.342.903.44绘得lnU－lnI曲线如下：由可得lnV=lnK+nlnIlnU(lnV)lnI(lnA)由回归方程lnV=-8.84+2.21lnI可得lnK＝－8.84，K＝1.45×10-4，n=2.21用制流电路测得二极管正向V－A特性，电路原理图如下：测得数据：U(V)0.6750.7140.7540.7930.8230.872I(mA)0.10.20.81.93.75.9U(V)0.9160.9500.9891.0291.068I(mA)8.211.113.716.620用分压电路测得二极管反向V－A特性，电路原理图如下：U(V)0.00.20.40.60.81.01.21.4I(uA)0.00.00.00.00.00.00.00.0U(V)1.61.82.02.22.42.62.83.0I(uA)0.00.00.00.20.61.12.03.8U(V)3.23.43.63.84.04.24.44.44I(uA)6.09.815.824.939.059.891.3100根据上述两组数据绘得二极管V－A特性曲线如下：讨论：制流电路测定电压准确，电流偏大，lnI/lnV偏大，故n偏小，K偏小。但这只是不严格的估算，在电流偏差的影响下，lnV－lnI应该呈曲线，故计算K，n只能得到大概的值。测二极管正向V－A特性的时候I值偏大，故上页图中曲线右半段应向下一点。测反向V－A特性的时候U偏大，故上页图左半段应向右去一点。思考题：测量二极管的正向特性为什么采用制流电路和外接法？采用测反向特性的电路是否可行？为什么？答：由于二极管正向接入电路时电阻很小，，，故用外接法才能满足制流电路能使电流在比较小的范围内比较精确地调整，而使用测量反向特性的分压电路不仅容易使电流过大造成设备损坏，还会降低测量精度。
