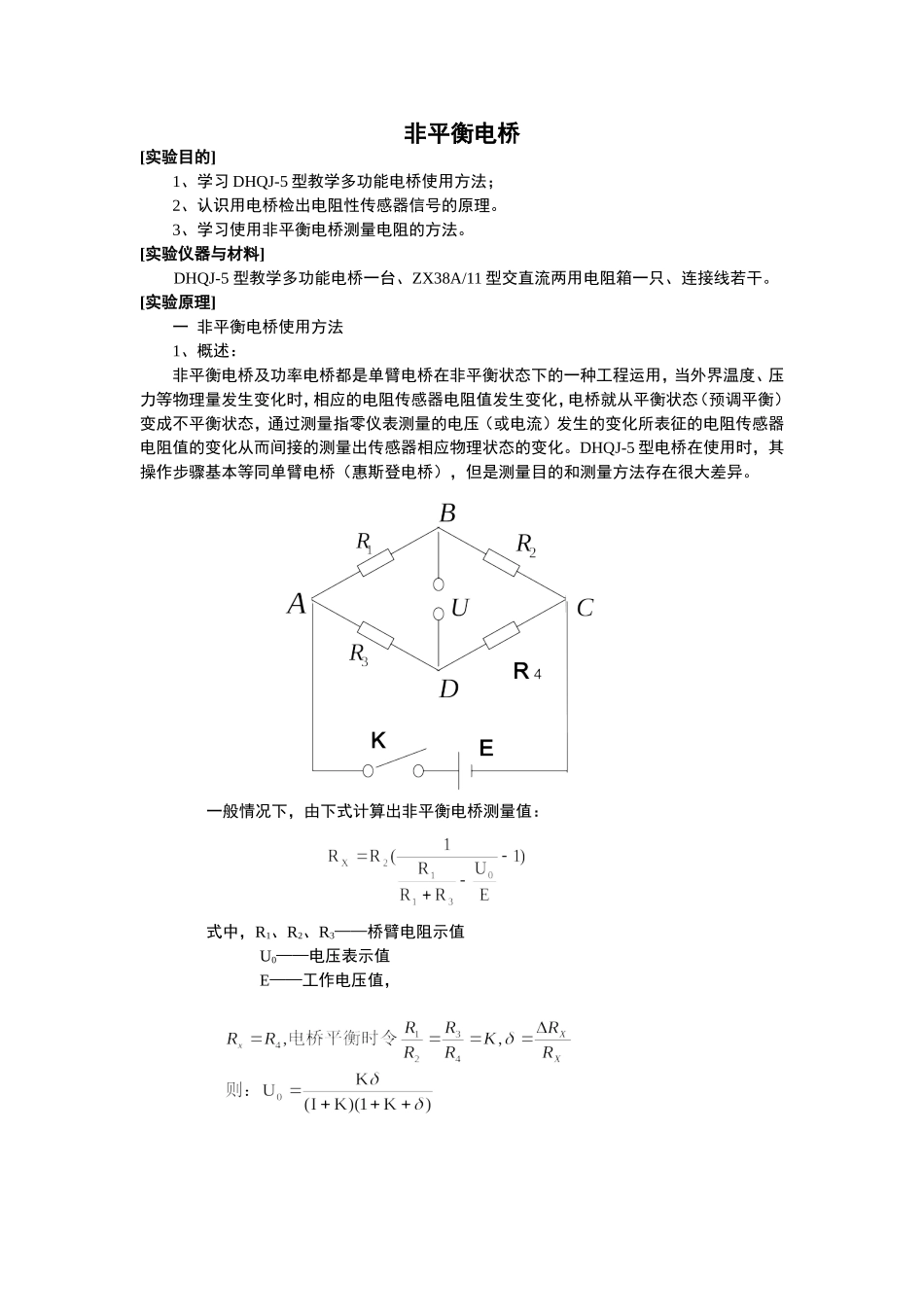

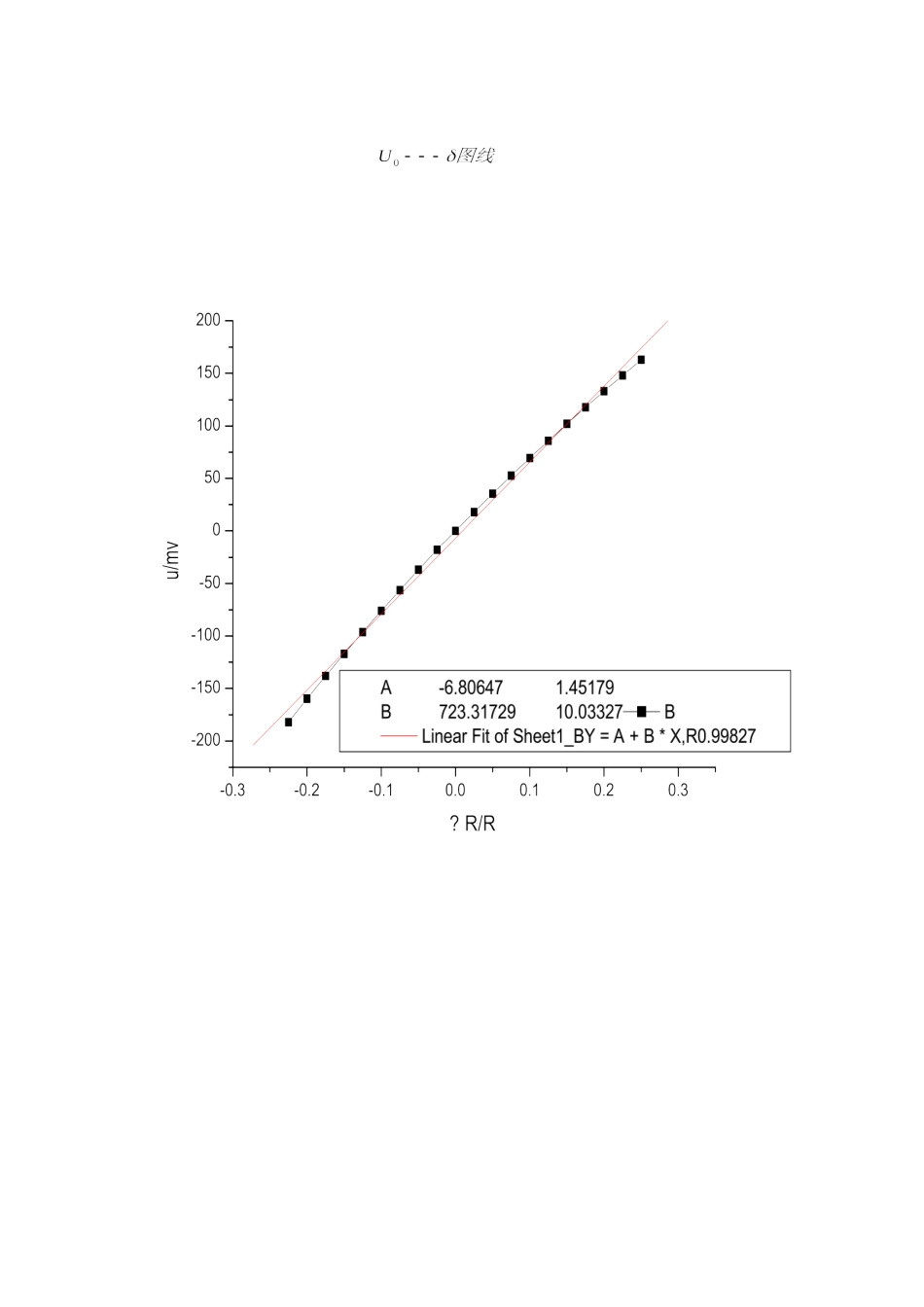

非平衡电桥[实验目的]1、学习DHQJ-5型教学多功能电桥使用方法；2、认识用电桥检出电阻性传感器信号的原理。3、学习使用非平衡电桥测量电阻的方法。[实验仪器与材料]DHQJ-5型教学多功能电桥一台、ZX38A/11型交直流两用电阻箱一只、连接线若干。[实验原理]一非平衡电桥使用方法1、概述：非平衡电桥及功率电桥都是单臂电桥在非平衡状态下的一种工程运用，当外界温度、压力等物理量发生变化时，相应的电阻传感器电阻值发生变化，电桥就从平衡状态（预调平衡）变成不平衡状态，通过测量指零仪表测量的电压（或电流）发生的变化所表征的电阻传感器电阻值的变化从而间接的测量出传感器相应物理状态的变化。DHQJ-5型电桥在使用时，其操作步骤基本等同单臂电桥（惠斯登电桥），但是测量目的和测量方法存在很大差异。一般情况下，由下式计算出非平衡电桥测量值：式中，R1、R2、R3——桥臂电阻示值U0——电压表示值E——工作电压值，输出电压灵敏度2、使用方法：按照立式电桥使用非平衡电桥方法如下：（1）选择R1=R2，如设置为2.1KΩ；R3设置为2.7KΩ。（2）以电阻箱作为被测电阻，显然，RX的预置值应为2.7KΩ，将其按照二端电阻接入仪器“RX”的两个测量端子（注意端子上方一路段路片要短接）。（3）按单臂电桥使用方法，微调R3使电桥达到预调平衡。（4）设想由于某个物理量的变化，RX值发生了变化（实验中使用电阻箱阻值发生变化替代上述物理过程），电桥从预调平衡状态滑向不平衡状态，指零仪表测的输出电压从零开始的一组变化数据。示例如下：实验测量数据表平衡时R1=R2=5KΩ，R3=4KΩ，K=1工作电压为3VU0为毫伏表在“200毫伏”档测量值。⊿Rx-0.91-0.8-0.7-0.6-0.5-0.4-0.3-0.2-0.10⊿Rx/Rx-0.225-0.2-0.175-0.15-0.125-0.1-0.075-0.05-0.0250u0-182-159.8-138-117-96.3-76-56.4-37-180⊿Rx0.10.20.30.40.50.60.70.80.91⊿Rx/Rx0.0250.050.0750.10.1250.150.1750.20.2250.25u017.935.552.769.585.9102117.7133148163注意，测量时严禁指零仪表以“微安表”方式接入。[实验内容]参照上述表格进行测量，电源电压分别选取3V、6V。R3分别选取2.7KΩ、5.5KΩ。K分别取1，1/2，3/1.测量数据填入自拟表格中，在坐标纸上画出相应的△RX/RX～△U0关系曲线。分析曲线族斜率代表物理意义，描述出现非线性的情况，分析曲线斜率出现非线性畸变的原因。
