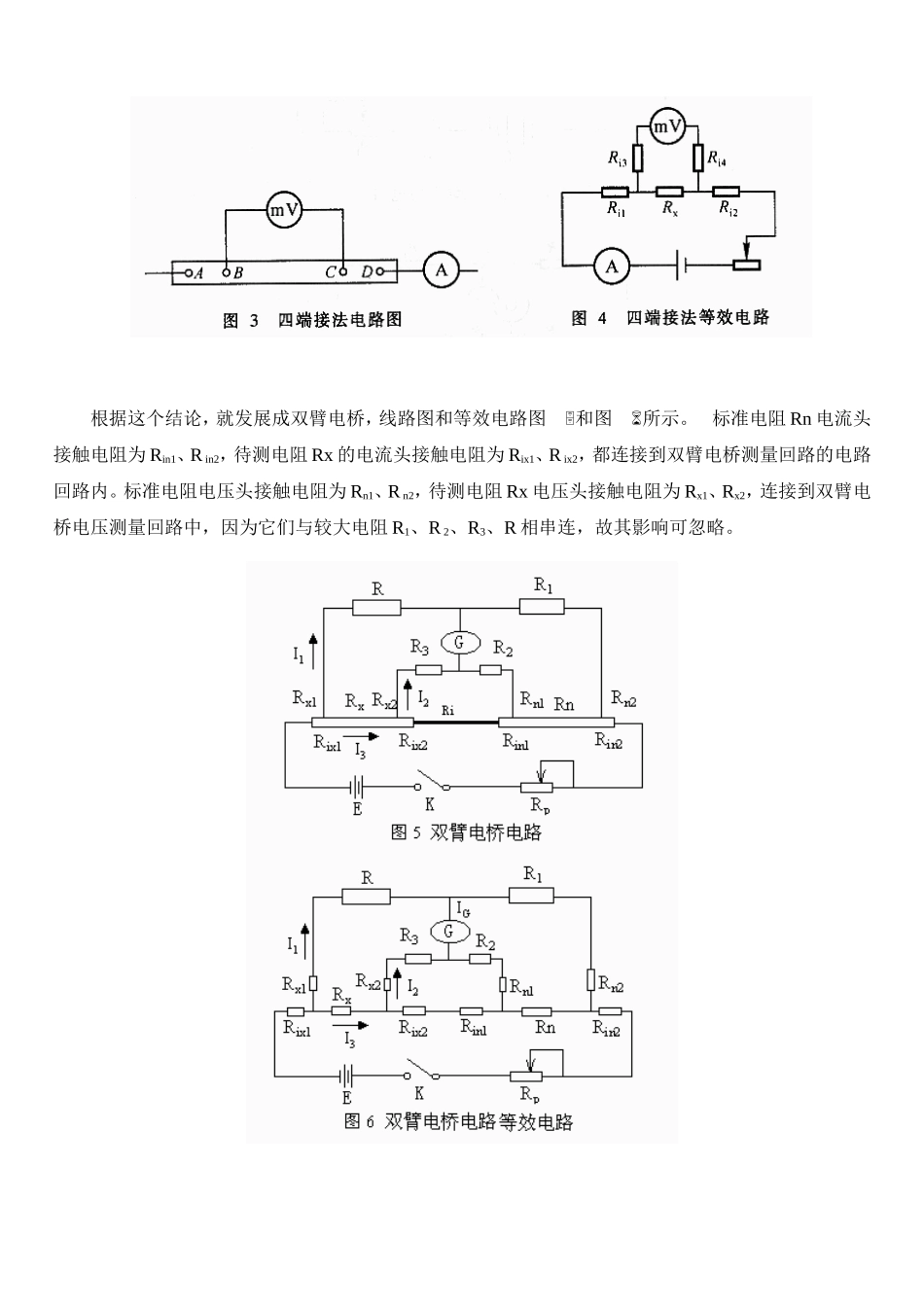

双臂电桥测低电阻姓名：李彦鹏学号：PB07007329实验原理我们考察接线电阻和接触电阻是怎样对低值电阻测量结果产生影响的。例如用安培表和毫伏表按欧姆定律R＝V／I测量电阻Rx，电路图如图1所示，考虑到电流表、毫伏表与测量电阻的接触电阻后，等效电路图如图2所示。由于毫伏表内阻Rg远大于接触电阻Ri3和Ri4,因此他们对于毫伏表的测量影响可忽略不计，此时按照欧姆定律R＝V／I得到的电阻是（Rx+Ri1+Ri2）。当待测电阻Rx小于1时，就不能忽略接触电阻Ri1和Ri2对测量的影响了。因此，为了消除接触电阻对于测量结果的影响，需要将接线方式改成下图3方式，将低电阻Rx以四端接法方式连接，等效电路如图4。此时毫伏表上测得电眼为Rx的电压降，由Rx=V/I即可准测计算出Rx。接于电流测量回路中成为电流头的两端(A、D)，与接于电压测量回路中称电压接头的两端(B、C)是各自分开的，许多低电阻的标准电阻都做成四端钮方式。根据这个结论，就发展成双臂电桥，线路图和等效电路图和图所示。标准电阻Rn电流头接触电阻为Rin1、Rin2，待测电阻Rx的电流头接触电阻为Rix1、Rix2，都连接到双臂电桥测量回路的电路回路内。标准电阻电压头接触电阻为Rn1、Rn2，待测电阻Rx电压头接触电阻为Rx1、Rx2，连接到双臂电桥电压测量回路中，因为它们与较大电阻R1、R2、R3、R相串连，故其影响可忽略。实验仪器本实验所使用仪器有QJ型双臂电桥（级）、JWY型直流稳压电源（5A15V）、电流表（5A）、RP电阻、双刀双掷换向开关、0.001标准电阻（0.01级）、超低电阻（小于0.001连接线、低电阻测试架（待测铜、铝棒各一根）、直流复射式检流计（C15/4或6型）、千分尺、导线等。双臂电桥面板棒材金属测试架实验内容用双臂电桥测量金属材料（铜棒、铝棒）的电阻虑，先用（3）式测量Rx,再用求。1．将铜棒安装在测试架上，按实验电路图接线。选择长度为cm，调节R1，R2为1000调节R使得检流计指示为0，读出此时R的电阻值。利用双刀开关换向，正反方向各测量3组数据。2．选取长度40cm,重复步骤1。3．在6个不同的未知测量铜棒直径并求D的平均值。4．计算2种长度的和，再求。5．取40cm长度，计算测量值的绝对标准偏差。6．将铜棒换成铝棒，重复步骤1至5。实验电路图数据处理：0.01级0.02级铜棒：CuD(mm)4.9865.0044.9954.9884.9834.989所以P=0.683所以铜棒横截面积为P=0.683Cu棒40cm长正反Rx155815591558.5155815601559155715591558所以，根据有效数...
