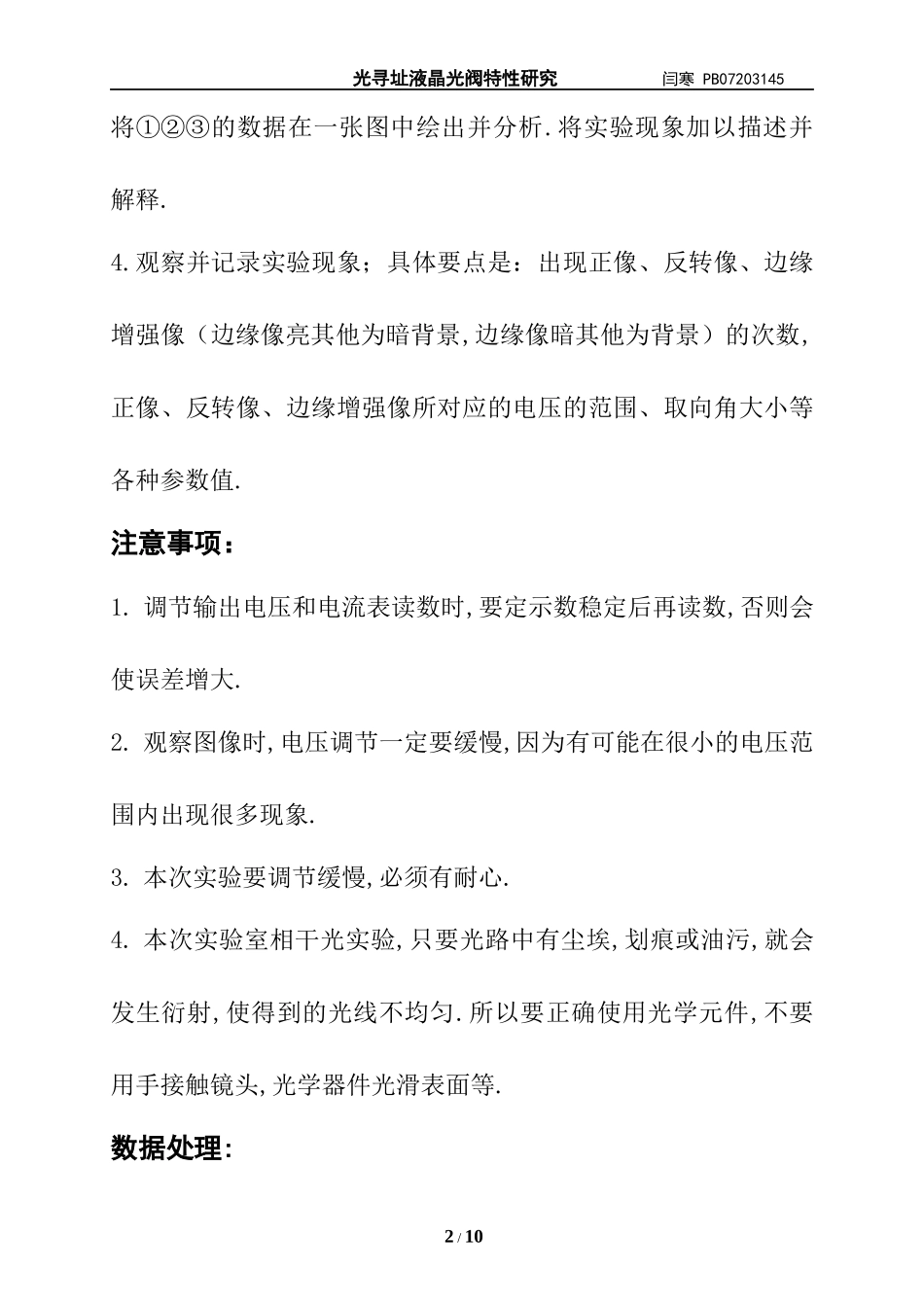

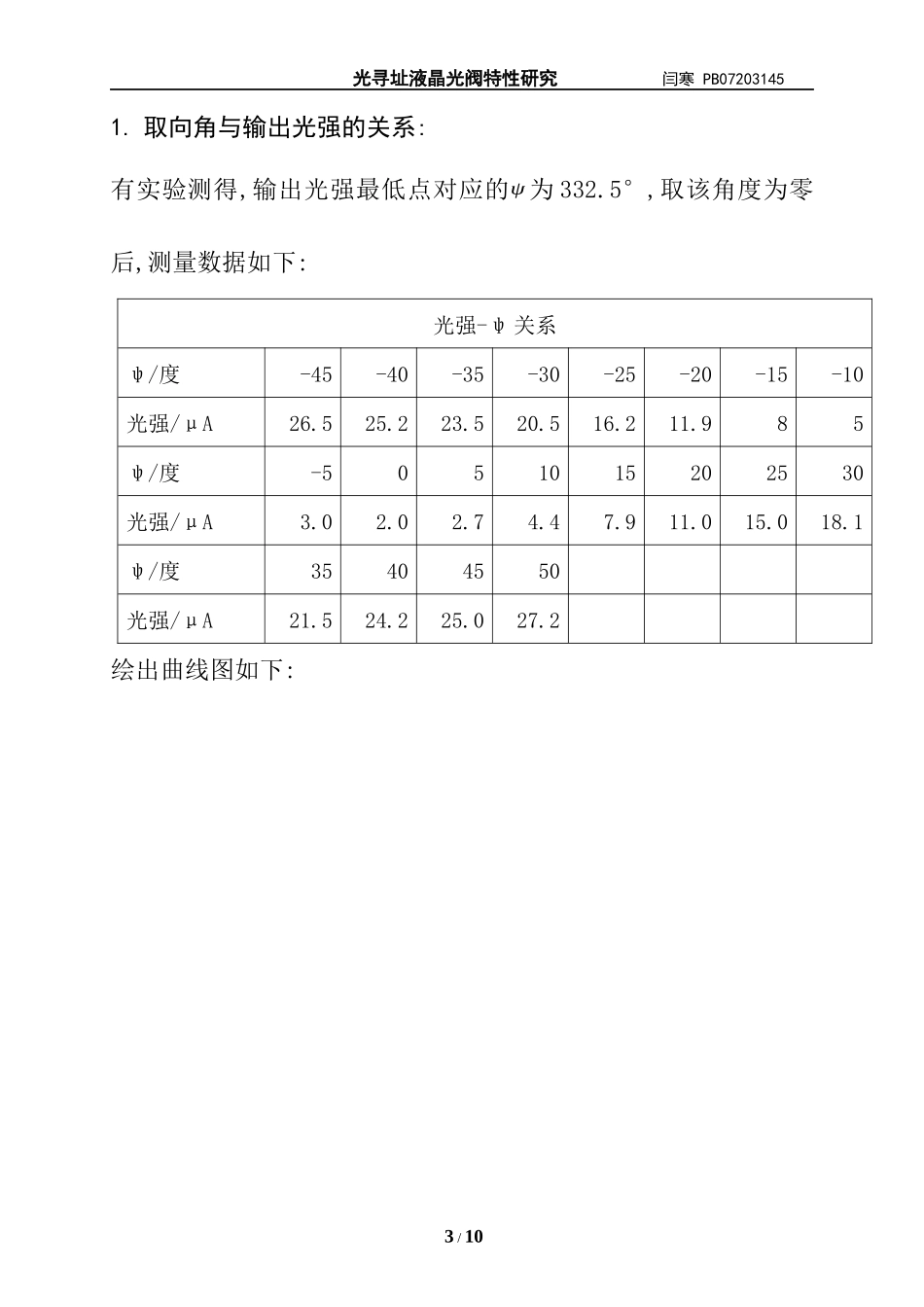

光寻址液晶光阀特性研究闫寒PB072031451/10光寻址液晶光阀特性研究07级物理三班闫寒PB07203145实验内容：1.按照要求调节并检验光路.2.驱动电压为零,写入光为零时,找到光强最小时的取向角,并绘出取向角ψ与输出光强的关系曲线.输出光强由电流表的读数定义.定义：驱动电压为零,写入光为零时输出光强最小时的ψ定义为零.3.取光强分别为全暗、全明、中间值,它们分别对应图片中的不透光部分、透光部分、边缘部分,分别测出在f=1kHz的情况下驱动电压和输出光强曲.①.写入光为零,测量LCLV输出光强与驱动电压的关系.②.写入光全明（白色照明灯压为8.64伏）,测量LCLV输出光强与驱动电压的关系.③.写入光为中间值（白色照明灯压为旋钮逆时针旋到最小）,测量LCLV输出光强与驱动电压的关系.光寻址液晶光阀特性研究闫寒PB072031452/10将①②③的数据在一张图中绘出并分析.将实验现象加以描述并解释.4.观察并记录实验现象；具体要点是：出现正像、反转像、边缘增强像（边缘像亮其他为暗背景,边缘像暗其他为背景）的次数,正像、反转像、边缘增强像所对应的电压的范围、取向角大小等各种参数值.注意事项：1.调节输出电压和电流表读数时,要定示数稳定后再读数,否则会使误差增大.2.观察图像时,电压调节一定要缓慢,因为有可能在很小的电压范围内出现很多现象.3.本次实验要调节缓慢,必须有耐心.4.本次实验室相干光实验,只要光路中有尘埃,划痕或油污,就会发生衍射,使得到的光线不均匀.所以要正确使用光学元件,不要用手接触镜头,光学器件光滑表面等.数据处理:光寻址液晶光阀特性研究闫寒PB072031453/101.取向角与输出光强的关系:有实验测得,输出光强最低点对应的ψ为332.5°,取该角度为零后,测量数据如下:光强-ψ关系ψ/度-45-40-35-30-25-20-15-10光强/μA26.525.223.520.516.211.985ψ/度-5051015202530光强/μA3.02.02.74.47.911.015.018.1ψ/度35404550光强/μA21.524.225.027.2绘出曲线图如下:光寻址液晶光阀特性研究闫寒PB072031454/10可以看出,该曲线大概成一正弦曲线的形状,符合理论上的结论.2.LVLC输出光强与驱动电压的关系在频率为1kHz的情况下,测得数据如下:(1)写入光为暗时的情况:写入光为暗时电压-光强关系电压/V0.000.250.500.751.001.251.501.752.00光强/μA25.026.227.431.537.532.113.04.017.9电压/V2.252.502.753.003.253.503.754.004.25光强-ψ关系曲线图ψ/度光寻址液晶光阀特性研究闫寒PB072031455/10光强/μA30.932.023.08.32.85.512.618.821.9电压/...
