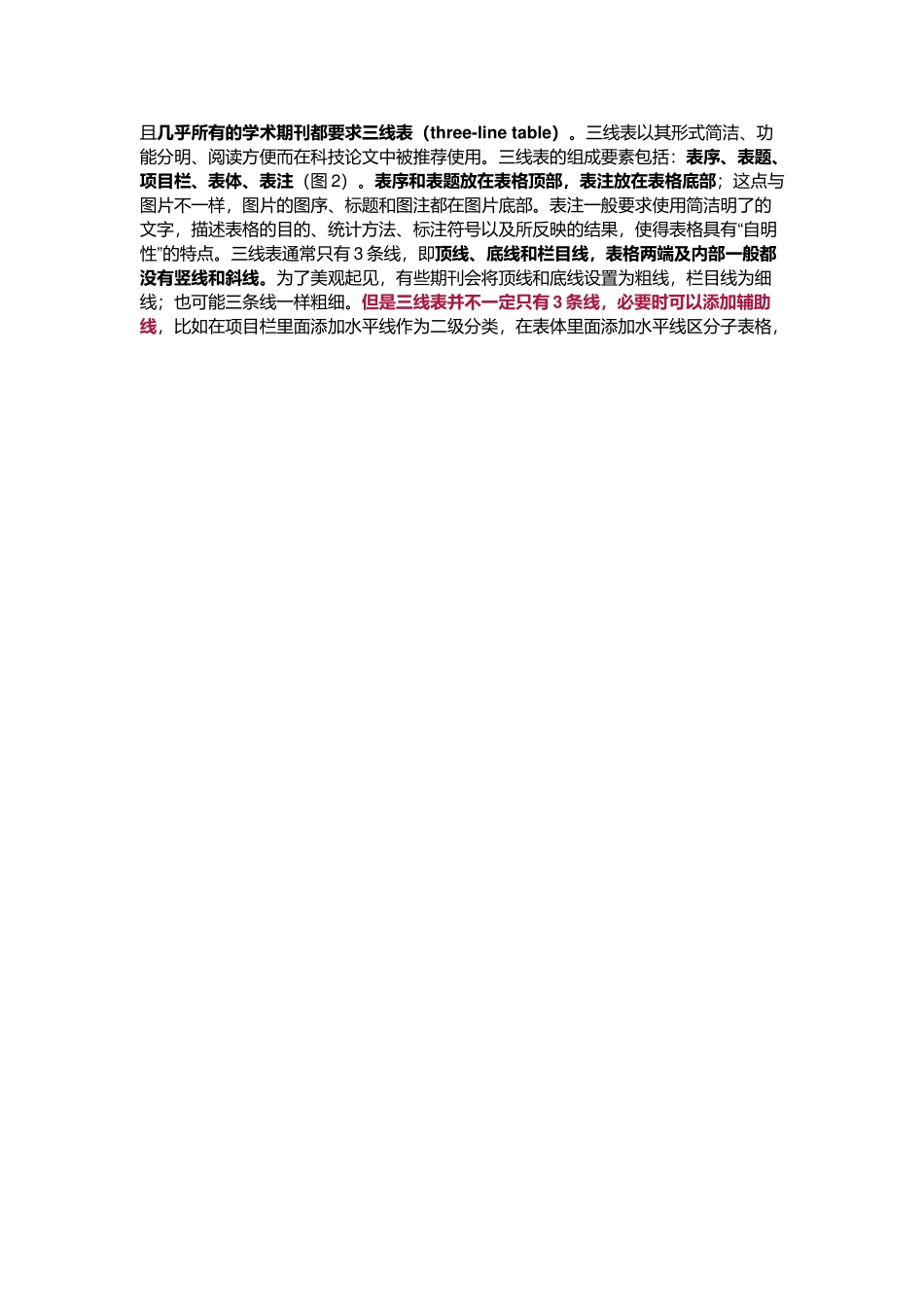

学术图表及其分类学术图表是科研结果最直观以及最有效的展现方式，直接支撑科研结论，在学术论文、报告、基金申请和结题报告中具有极其重要的作用。学术图表的一个重要特征是具有“自明性”，意思是读者只通过阅读图表就能够迅速读懂图表的意思，而不需要去反复翻阅文稿。因此，为了更好地呈现科研结果，科研工作者需要精心设计与绘制学术图表。（a）（b）图1论文中的图片(来自图源文献1-2)学术图表分为学术图片（图1）和学术表格（图2），学术表格（table）在形式上比较简单，而且几乎所有的学术期刊都要求三线表（three-linetable）。三线表以其形式简洁、功能分明、阅读方便而在科技论文中被推荐使用。三线表的组成要素包括：表序、表题、项目栏、表体、表注（图2）。表序和表题放在表格顶部，表注放在表格底部；这点与图片不一样，图片的图序、标题和图注都在图片底部。表注一般要求使用简洁明了的“文字，描述表格的目的、统计方法、标注符号以及所反映的结果，使得表格具有自明”性的特点。三线表通常只有3条线，即顶线、底线和栏目线，表格两端及内部一般都没有竖线和斜线。为了美观起见，有些期刊会将顶线和底线设置为粗线，栏目线为细线；也可能三条线一样粗细。但是三线表并不一定只有3条线，必要时可以添加辅助线，比如在项目栏里面添加水平线作为二级分类，在表体里面添加水平线区分子表格，但无论加多少条辅助线，仍称做三线表。图2标准三线表（来自图源文献3）学术图片的种类和获取方式比较复杂，根据其产生来源大概可以分为成像图、数据图和示意图三种类型（图3）。图3科研图片分类及处理示意图1、成像图（Image）：使用成像设备采集目标对象的光信号所生成的图片，如相机、成像系统、显微镜、扫描仪等拍摄的照片。这类图片往往需要使用其他软件如Photoshop等进行剪裁、大小和对比度调整等简单操作，才能成为规范的科研用图。要求在采集图像的时候尽可能采集高清（高分辨率）、无损的图片，并且注意记录采集时间、采集条件、采集设备等元数据（原始数据）。一般要求存储成*.tiif格式。2、数据图（DataGraphic）：将科研过程中产生的数据，进行合理的统计分析，最后可视化呈现数据中的规律的图片。主要包括软件绘制的各种点状图、柱状图、箱线图、生存曲线等等，处理的软件有GraphpadPrism、Origin、R语言、Python、Excel等。生成的图片要保存成高分辨率的*.tif格式或者*.eps等矢量格式，以备后续使用，同时注意保存原始数据。需要注...
