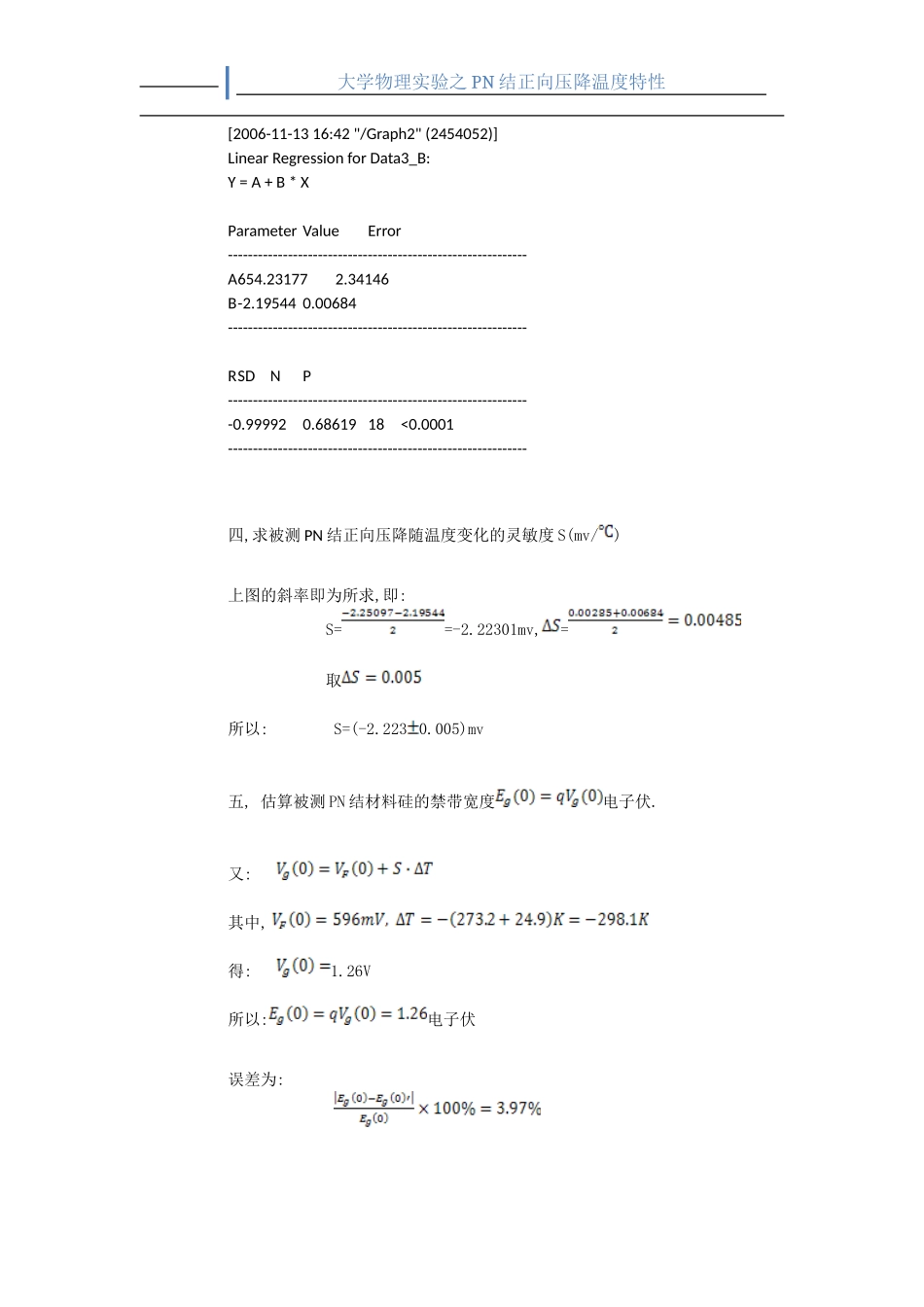

大学物理实验之PN结正向压降温度特性0506白潇pb052102582006.11.13实验名称:PN结正向压降温度特性实验目的:1,了解PN结正向压降随温度变化的基本关系式2,在恒流供电条件下,测绘PN结正向压降随温度的变化曲线,并由此确定其灵敏度和被测PN结材料的禁带宽度.3,学习用PN结测温的方法.实验原理:见预习报告实验内容:一,仪器预热和初始值的测量.将仪器开关打开预热.将”测量选择”拨到,调节使A.然后由”调节”使如此重复几次后,记下待测数据:二,测定曲线如表:控温电流(A)mvT(上升)T(K)T(下降)T(K)0.5-1029.9303.129.1302.30.6-2033.9307.133.6306.80.6-3038.5311.738.4311.60.6-4043.1316.343.0316.20.6-5047.5320.747.4320.60.7-6052.1325.352.5325.70.7-7056.5329.756.9330.10.7-8061.0334.261.6334.80.7-9065.4338.665.9339.10.8-10069.9343.170.3343.50.8-11074.2347.475.1348.30.8-12078.6351.879.5352.70.8-13083.0356.284.1357.30.8-14087.6360.888.3361.50.9-15092.0365.292.9366.10.9-16096.3369.598.4371.60.9-170100.8374101.9375.1大学物理实验之PN结正向压降温度特性0.9-180105.2378.4106.3379.5用origin作图:1,温度上升时:ParameterValueError------------------------------------------------------------A671.968140.97178B-2.250970.00285------------------------------------------------------------RSDNP-------------------------------------------------------------0.999990.2782518<0.0001------------------------------------------------------------2,温度下降时:大学物理实验之PN结正向压降温度特性[2006-11-1316:42"/Graph2"(2454052)]LinearRegressionforData3_B:Y=A+B*XParameterValueError------------------------------------------------------------A654.231772.34146B-2.195440.00684------------------------------------------------------------RSDNP-------------------------------------------------------------0.999920.6861918<0.0001------------------------------------------------------------四,求被测PN结正向压降随温度变化的灵敏度S(mv/)上图的斜率即为所求,即:S==-2.22301mv,=取所以:S=(-2.2230.005)mv五,估算被测PN结材料硅的禁带宽度电子伏.又:其中,得:1.26V所以:电子伏误差为:大学物理实验之PN结正向压降温度特性思考题:1.答:测或是因为要计算.由公式可知与是线性关系的,所以要求测曲线而不是曲线.2.答:从试验中我们知道从仪器上显示的温度变化要比变化快,所以按的变化读取比按的变化读取更易操作且更加准确.
