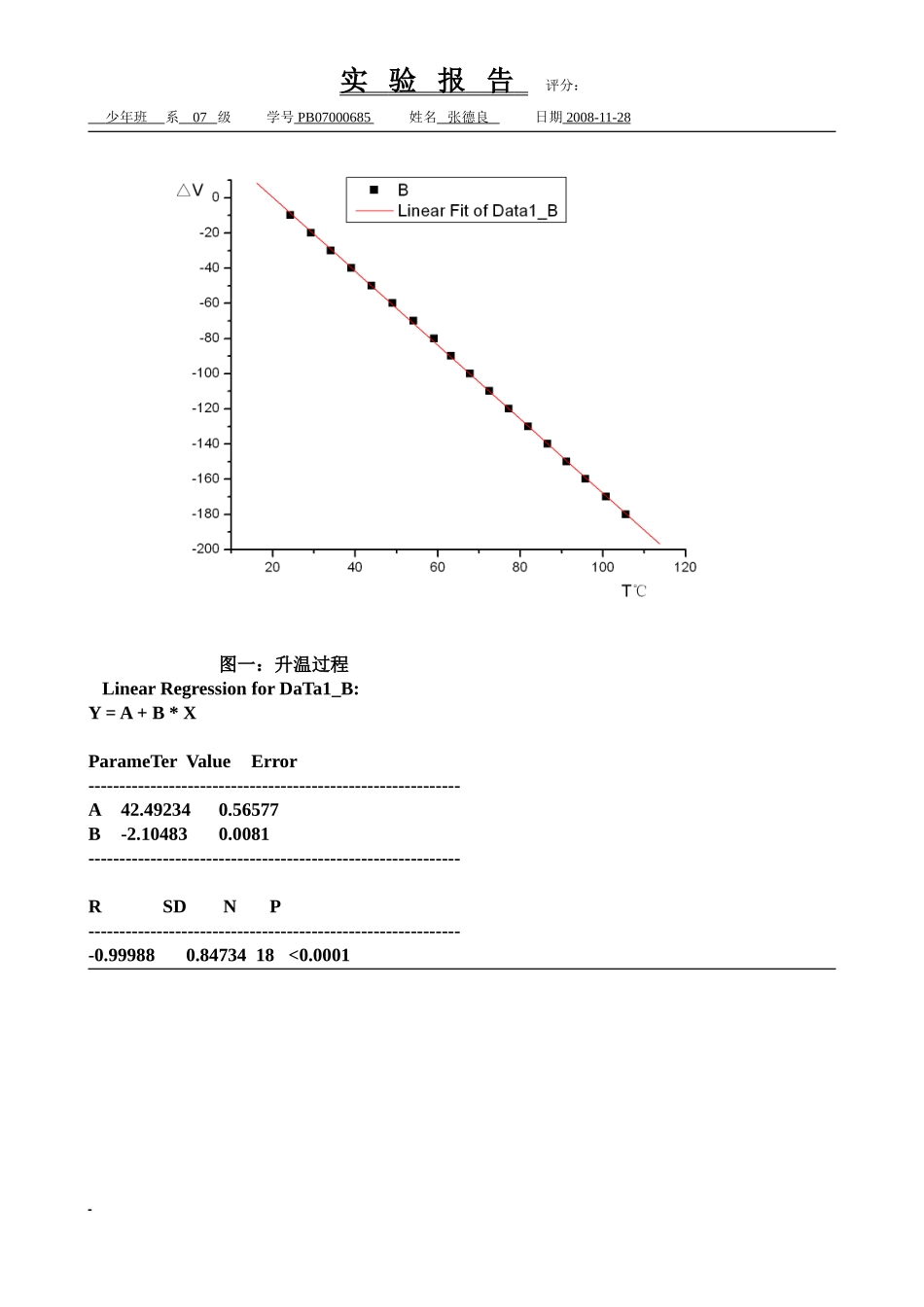

实验报告评分：少年班系07级学号PB07000685姓名张德良日期2008-11-28实验题目：PN结正向压降温度特性的研究86实验目的：了解PN结正向压降随温度变化的基本关系式。在恒流供电条件下，测绘PN结正向压降随温度变化曲线，并由此确定其灵敏度和被测PN结材料的禁带宽度。学习用PN结测温的方法。实验原理：理想PN结的正向电流IF和压降VF存在近似关系：（1）其中q为电子电荷；k为波尔兹曼常数；T为绝对温度；Is为反向饱和电流.有：（2）将（2）式代入（1）式，两边取对数可得（3）其中这就是PN结正向压降作为电流和温度函数的表达式，它是PN结温度传感器的基本方程。令IF=常数，则正向压降只随温度而变化，但是在方程（3）中，除线性项V1外还包含非线性项Vn1项所引起的线性误差。设温度由T1变为T时，正向电压由VF1变为VF，由（3）式可得（4）按理想的线性温度影响，VF应取如下形式：（5）由（3）式可得（6）所以（7）实验报告评分：少年班系07级学号PB07000685姓名张德良日期2008-11-28相比较，可得实际响应对线性的理论偏差为综上，可以研究PN结的正向压降温度特性。实验内容：（1）结正向压降随温度变化的灵敏度S（mv/℃）。作∆V—T曲线（使用Origin软件工具），其斜率就是S。（2）估算被测PN结材料硅的禁带宽度Eg(0)=qVg(0)电子伏。根据（6）式，略去非线性，可得∆T=-273.2°K，即摄氏温标与凯尔文温标之差。将实验所得的Eg（0）与公认值Eg（0）=1.21电子伏比较，求其误差。实验数据：实验起始温度TS=19.1℃工作电流IF=50μA起始温度为TS时的正向压降VF（TS）=627mV∆V=VF（T）-VF（TS）mv上升过程T℃下降过程T℃-1024.323.4-2029.328.3-3034.133.0-4039.137.7-5044.042.5-6049.147.2-7054.252.0-8059.156.8-9063.261.6-10067.864.6-11072.571.2-12077.276-13081.980.8-14086.685.7-15091.290.5-16095.895.4-170100.8100.3-180105.6105.3表一：实验数据表数据处理：用oringin画出温度升降的ΔV-T图如下：实验报告评分：少年班系07级学号PB07000685姓名张德良日期2008-11-28图一：升温过程LinearRegressionforDaTa1_B:Y=A+B*XParameTerValueError------------------------------------------------------------A42.492340.56577B-2.104830.0081------------------------------------------------------------RSDNP-------------------------------------------------------------0.999880.8473418<0.0001实验报告评分：少年班系07级学号PB07000685姓名...
