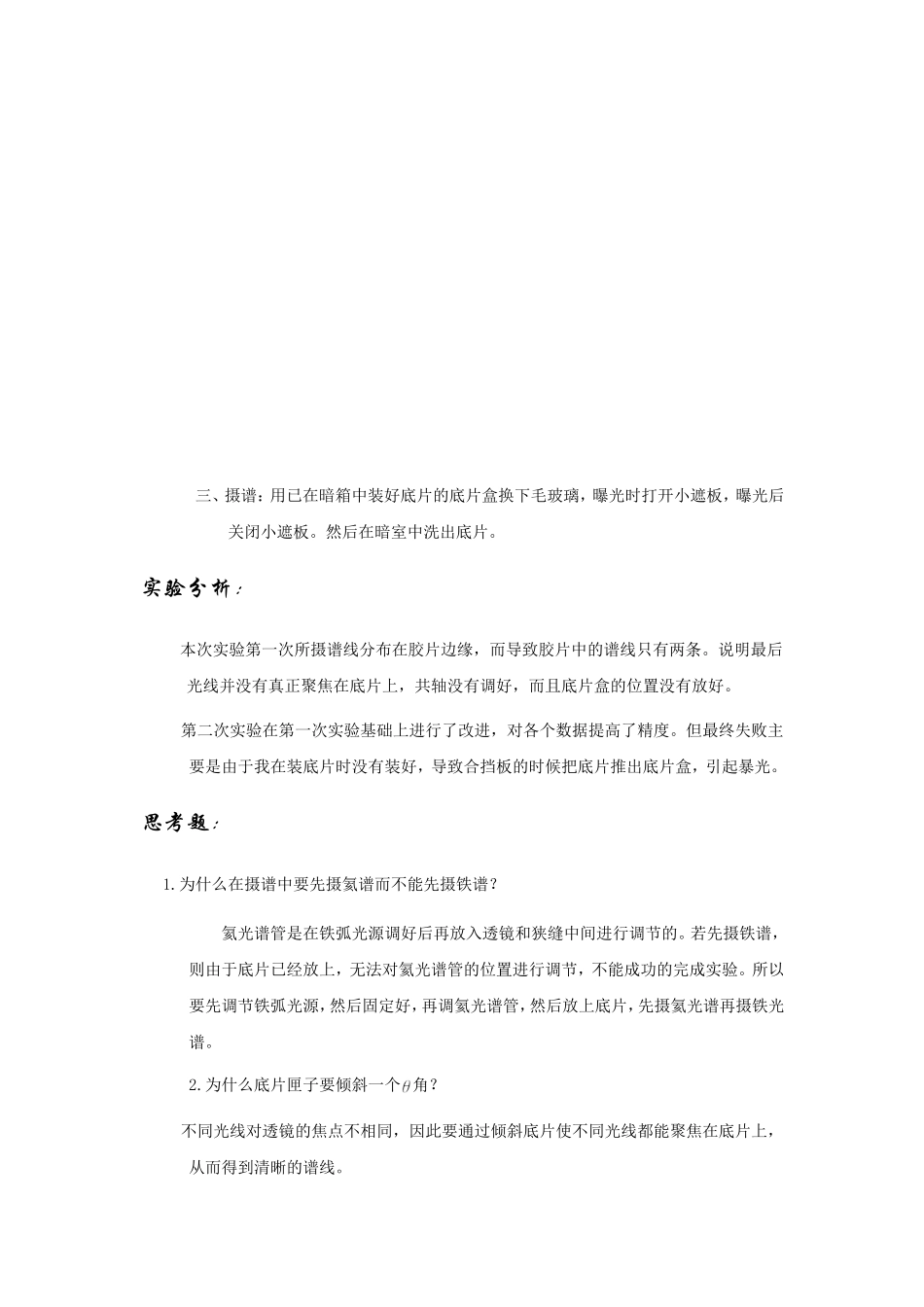

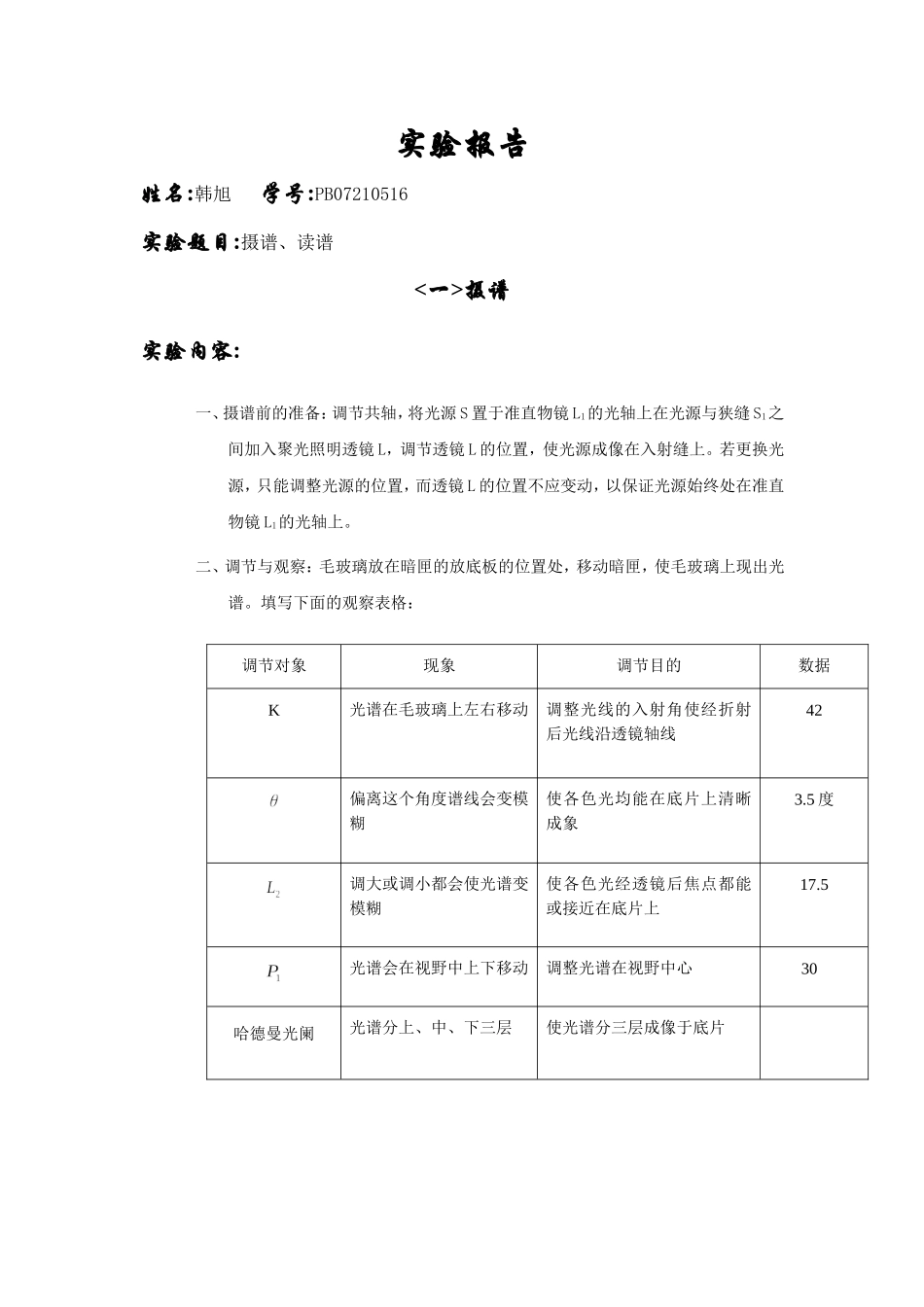

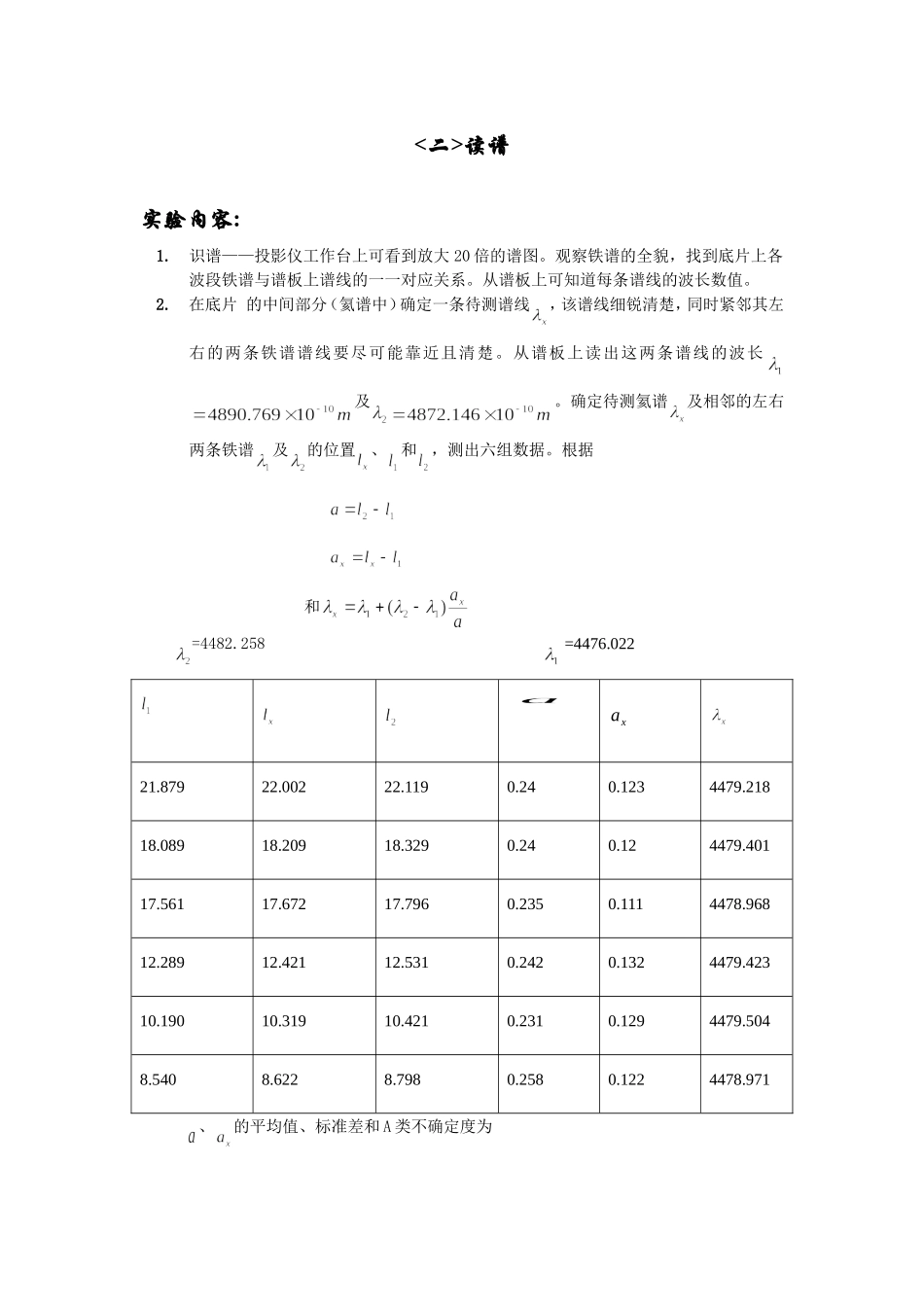

实验报告姓名:韩旭学号:PB07210516实验题目:摄谱、读谱<一>摄谱实验内容:一、摄谱前的准备：调节共轴，将光源S置于准直物镜L1的光轴上在光源与狭缝S1之间加入聚光照明透镜L，调节透镜L的位置，使光源成像在入射缝上。若更换光源，只能调整光源的位置，而透镜L的位置不应变动，以保证光源始终处在准直物镜L1的光轴上。二、调节与观察：毛玻璃放在暗匣的放底板的位置处，移动暗匣，使毛玻璃上现出光谱。填写下面的观察表格：调节对象现象调节目的数据K光谱在毛玻璃上左右移动调整光线的入射角使经折射后光线沿透镜轴线42偏离这个角度谱线会变模糊使各色光均能在底片上清晰成象3.5度调大或调小都会使光谱变模糊使各色光经透镜后焦点都能或接近在底片上17.5光谱会在视野中上下移动调整光谱在视野中心30哈德曼光阑光谱分上、中、下三层使光谱分三层成像于底片三、摄谱：用已在暗箱中装好底片的底片盒换下毛玻璃，曝光时打开小遮板，曝光后关闭小遮板。然后在暗室中洗出底片。实验分析：本次实验第一次所摄谱线分布在胶片边缘，而导致胶片中的谱线只有两条。说明最后光线并没有真正聚焦在底片上，共轴没有调好，而且底片盒的位置没有放好。第二次实验在第一次实验基础上进行了改进，对各个数据提高了精度。但最终失败主要是由于我在装底片时没有装好，导致合挡板的时候把底片推出底片盒，引起暴光。思考题：1.为什么在摄谱中要先摄氦谱而不能先摄铁谱？氦光谱管是在铁弧光源调好后再放入透镜和狭缝中间进行调节的。若先摄铁谱，则由于底片已经放上，无法对氦光谱管的位置进行调节，不能成功的完成实验。所以要先调节铁弧光源，然后固定好，再调氦光谱管，然后放上底片，先摄氦光谱再摄铁光谱。2.为什么底片匣子要倾斜一个角？不同光线对透镜的焦点不相同，因此要通过倾斜底片使不同光线都能聚焦在底片上，从而得到清晰的谱线。<二>读谱实验内容:1.识谱——投影仪工作台上可看到放大20倍的谱图。观察铁谱的全貌，找到底片上各波段铁谱与谱板上谱线的一一对应关系。从谱板上可知道每条谱线的波长数值。2.在底片的中间部分（氦谱中）确定一条待测谱线，该谱线细锐清楚，同时紧邻其左右的两条铁谱谱线要尽可能靠近且清楚。从谱板上读出这两条谱线的波长及。确定待测氦谱及相邻的左右两条铁谱及的位置、和，测出六组数据。根据和=4482.258=4476.022xa21.87922.00222.1190.240.1234479.21818.08918.20918.3290.240.124479.40117.56117.67217.7960.2350.1114478....
