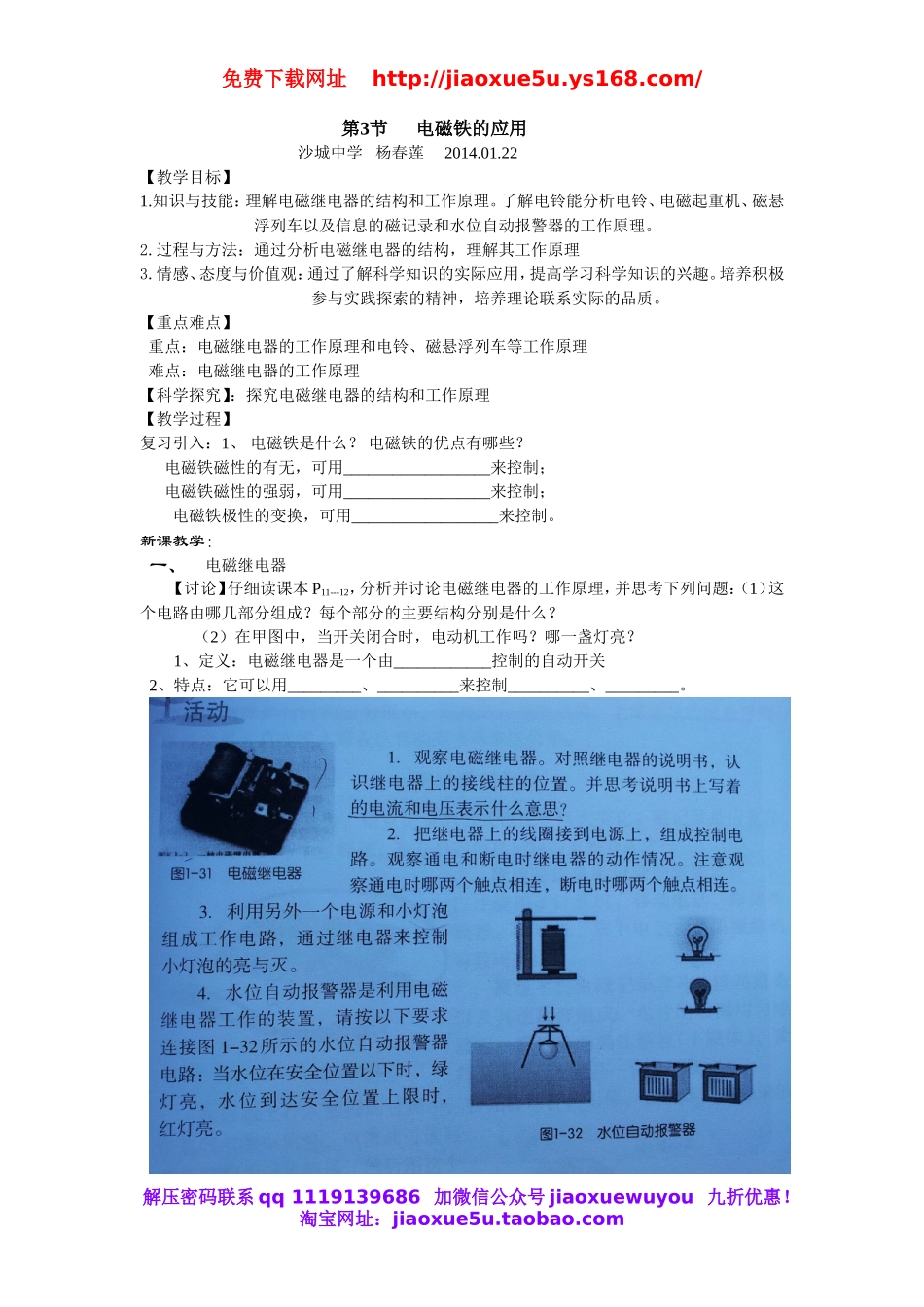

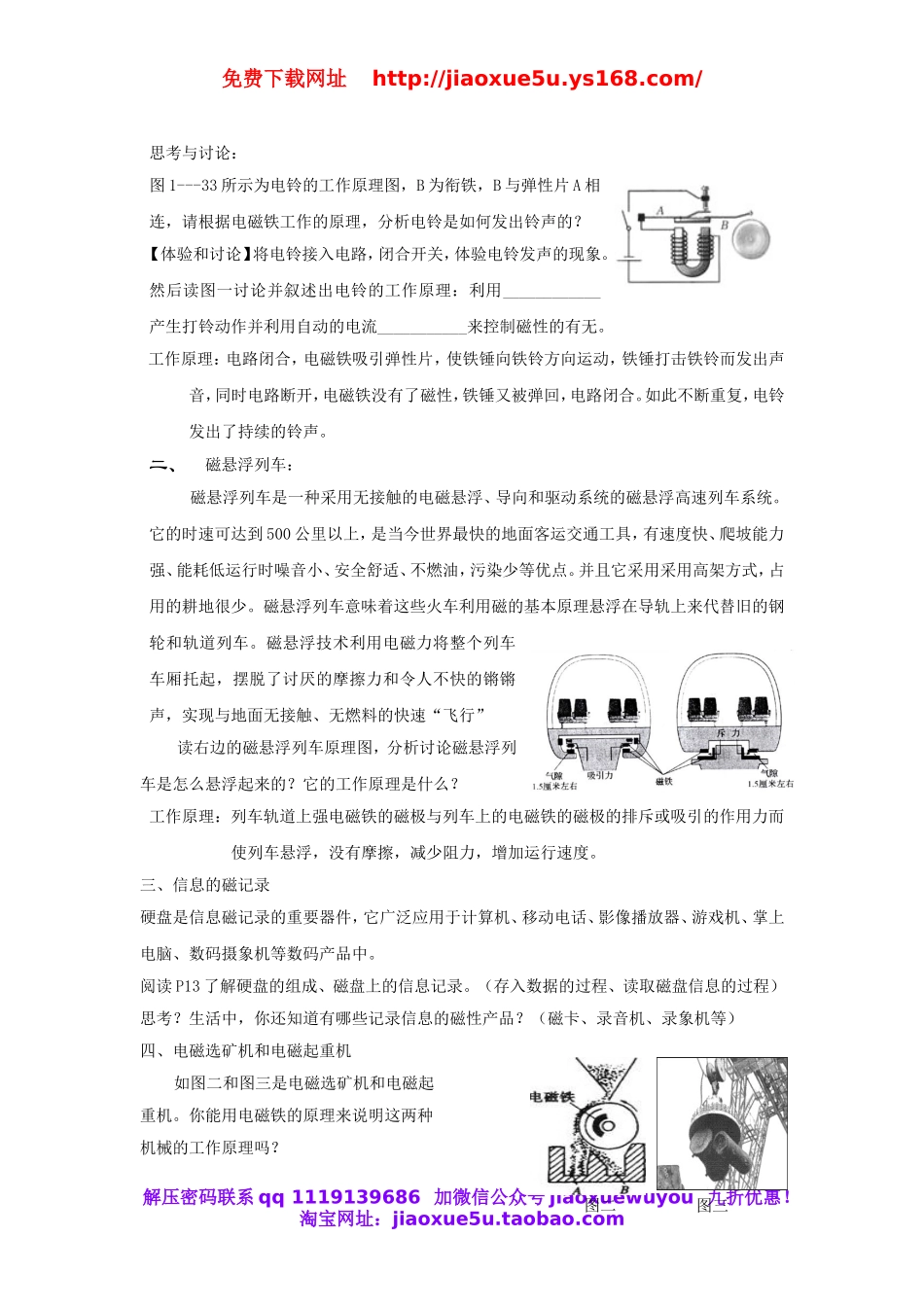

免费下载网址http://jiaoxue5u.ys168.com/第3节电磁铁的应用沙城中学杨春莲2014.01.22【教学目标】1.知识与技能：理解电磁继电器的结构和工作原理。了解电铃能分析电铃、电磁起重机、磁悬浮列车以及信息的磁记录和水位自动报警器的工作原理。2.过程与方法：通过分析电磁继电器的结构，理解其工作原理3.情感、态度与价值观：通过了解科学知识的实际应用，提高学习科学知识的兴趣。培养积极参与实践探索的精神，培养理论联系实际的品质。【重点难点】重点：电磁继电器的工作原理和电铃、磁悬浮列车等工作原理难点：电磁继电器的工作原理【科学探究】：探究电磁继电器的结构和工作原理【教学过程】复习引入：1、电磁铁是什么？电磁铁的优点有哪些？电磁铁磁性的有无，可用__________________来控制；电磁铁磁性的强弱，可用__________________来控制；电磁铁极性的变换，可用__________________来控制。新课教学：一、电磁继电器【讨论】仔细读课本P11---12，分析并讨论电磁继电器的工作原理，并思考下列问题：（1）这个电路由哪几部分组成？每个部分的主要结构分别是什么？（2）在甲图中，当开关闭合时，电动机工作吗？哪一盏灯亮？1、定义：电磁继电器是一个由____________控制的自动开关2、特点：它可以用_________、__________来控制__________、_________。解压密码联系qq1119139686加微信公众号jiaoxuewuyou九折优惠！淘宝网址：jiaoxue5u.taobao.com免费下载网址http://jiaoxue5u.ys168.com/思考与讨论：图1---33所示为电铃的工作原理图，B为衔铁，B与弹性片A相连，请根据电磁铁工作的原理，分析电铃是如何发出铃声的？【体验和讨论】将电铃接入电路，闭合开关，体验电铃发声的现象。然后读图一讨论并叙述出电铃的工作原理：利用____________产生打铃动作并利用自动的电流___________来控制磁性的有无。工作原理：电路闭合，电磁铁吸引弹性片，使铁锤向铁铃方向运动，铁锤打击铁铃而发出声音，同时电路断开，电磁铁没有了磁性，铁锤又被弹回，电路闭合。如此不断重复，电铃发出了持续的铃声。二、磁悬浮列车：磁悬浮列车是一种采用无接触的电磁悬浮、导向和驱动系统的磁悬浮高速列车系统。它的时速可达到500公里以上，是当今世界最快的地面客运交通工具，有速度快、爬坡能力强、能耗低运行时噪音小、安全舒适、不燃油，污染少等优点。并且它采用采用高架方式，占用的耕地很少。磁悬浮列车意味着这些火车利用磁的基本原理悬浮在导轨上来代替旧的...
