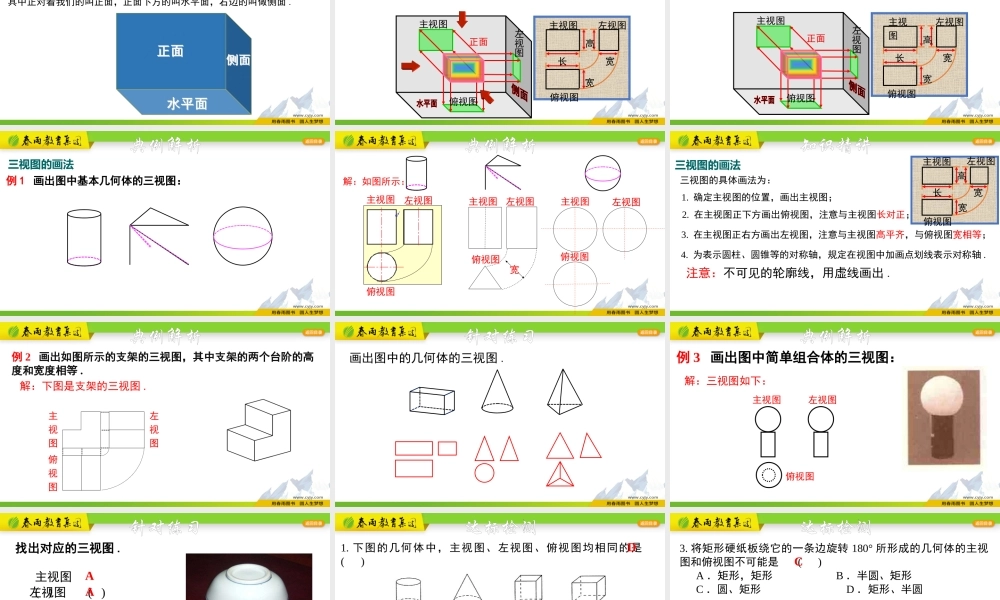

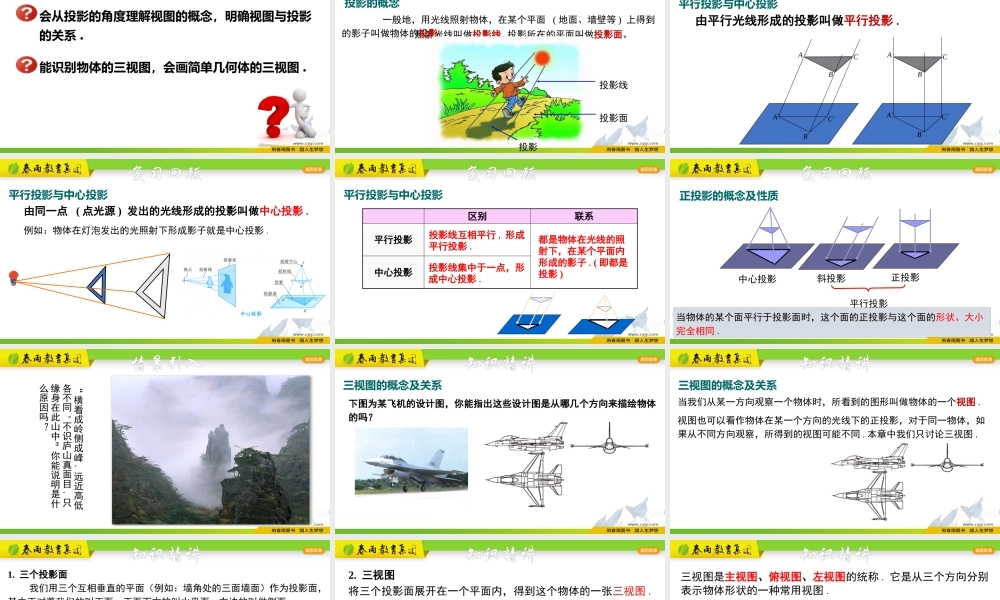

浙教版·九年级下册学习目标会从投影的角度理解视图的概念，明确视图与投影的关系.能识别物体的三视图，会画简单几何体的三视图.复习回顾投影所在的平面叫做投影面。照射光线叫做投影线，一般地，用光线照射物体，在某个平面(地面、墙壁等)上得到的影子叫做物体的投影.投影面投影投影线投影的概念由平行光线形成的投影叫做平行投影.ABCABCABCABC平行投影与中心投影复习回顾例如：物体在灯泡发出的光照射下形成影子就是中心投影.由同一点(点光源)发出的光线形成的投影叫做中心投影.复习回顾平行投影与中心投影区别联系平行投影中心投影投影线互相平行,形成平行投影.投影线集中于一点，形成中心投影.都是物体在光线的照射下，在某个平面内形成的影子.(即都是投影)复习回顾平行投影与中心投影正投影的概念及性质投影平行投影中心投影正投影斜投影当物体的某个面平行于投影面时，这个面的正投影与这个面的形状、大小完全相同.复习回顾情景引入“横看成岭侧成峰,远近高低各不同。不识庐山真面目,只缘身在此山中”你能说明是什么原因吗？下图为某飞机的设计图，你能指出这些设计图是从哪几个方向来描绘物体的吗？三视图的概念及关系知识精讲知识精讲当我们从某一方向观察一个物体时，所看到的图形叫做物体的一个视图.视图也可以看作物体在某一个方向的光线下的正投影，对于同一物体，如果从不同方向观察，所得到的视图可能不同.本章中我们只讨论三视图.三视图的概念及关系知识精讲正面正面侧面侧面水平面水平面1.三个投影面我们用三个互相垂直的平面（例如：墙角处的三面墙面）作为投影面，其中正对着我们的叫正面，正面下方的叫水平面，右边的叫做侧面.知识精讲主视图主视图俯视图左视图正面正面高长宽宽2.三视图俯视图左视图将三个投影面展开在一个平面内，得到这个物体的一张三视图.知识精讲三视图是主视图、俯视图、左视图的统称.它是从三个方向分别表示物体形状的一种常用视图.主视图主视图俯视图左视图正面正面高长宽宽俯视图左视图例1画出图中基本几何体的三视图：三视图的画法典例解析解：如图所示：主视图宽左视图俯视图主视图左视图俯视图主视图左视图俯视图典例解析3.在主视图正右方画出左视图，注意与主视图高平齐，与俯视图宽相等；1.确定主视图的位置，画出主视图；2.在主视图正下方画出俯视图，注意与主视图长对正；三视图的具体画法为：主视图俯视图左视图高长宽宽注意：不可见的轮廓线，用虚线画出.4.为表示圆柱、圆锥等的...
