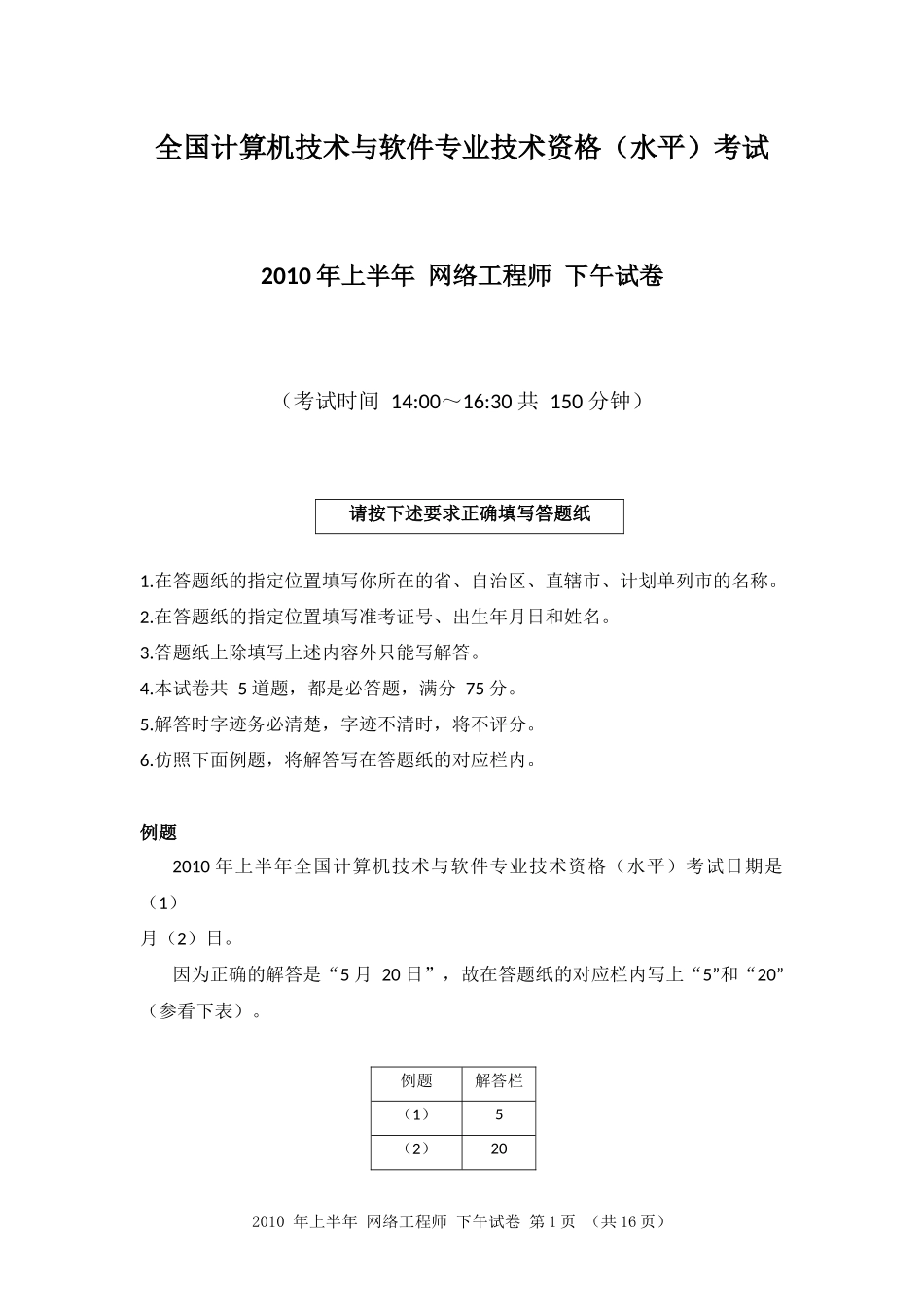

2010年上半年网络工程师下午试卷第1页（共16页）全国计算机技术与软件专业技术资格（水平）考试2010年上半年网络工程师下午试卷（考试时间14:00～16:30共150分钟）请按下述要求正确填写答题纸1.在答题纸的指定位置填写你所在的省、自治区、直辖市、计划单列市的名称。2.在答题纸的指定位置填写准考证号、出生年月日和姓名。3.答题纸上除填写上述内容外只能写解答。4.本试卷共5道题，都是必答题，满分75分。5.解答时字迹务必清楚，字迹不清时，将不评分。6.仿照下面例题，将解答写在答题纸的对应栏内。例题2010年上半年全国计算机技术与软件专业技术资格（水平）考试日期是（1）月（2）日。因为正确的解答是“5月20日”，故在答题纸的对应栏内写上“5”和“20”（参看下表）。例题解答栏（1）5（2）202010年上半年网络工程师下午试卷第2页（共16页）2010年上半年网络工程师下午试卷第3页（共16页）试题一某校园网拓扑结构如图1-1所示。该网络中的部分需求如下：1.信息中心距图书馆2千米，距教学楼300米，距实验楼200米。2.图书馆的汇聚交换机置于图书馆主机房内，楼层设备间共2个，分别位于二层和四层，距图书馆主机房距离均大于200米，其中，二层设备间负责一、二层的计算机接入，四层设备间负责三、四、五层的计算机接入，各层信息点数如表1-1所示。2010年上半年网络工程师下午试卷第4页（共16页）3.所有计算机采用静态IP地址。4.学校网络要求千兆干线，百兆到桌面。5.信息中心有两条百兆出口线路，在防火墙上根据外网IP设置出口策略，分别从两个出口访问Internet。6.信息中心共有多台服务器，通过交换机接入防火墙。7.信息中心提供的信息服务包括Web、FTP、数据库、流媒体等，数据流量较大，要求千兆接入。【问题1】根据网络的需求和拓扑图，在满足网络功能的前提下，本着最节约成本的布线方式，传输介质1应采用（1)，传输介质2应采用（2),传输介质3应采用（3),传输介质4应采用（4)。(1)〜（4)备选答案：A.单模光纤B.多模光纤C.基带同轴电缆D.宽带同轴电缆E.1类双绞线F.5类双绞线【问题2】学校根据网络需求选择了四种类型的交换机，其基本参数如表1-2所示。2010年上半年网络工程师下午试卷第5页（共16页）根据网络需求、拓扑图和交换机参数类型，在图1-1中，Switch1应采用（5)类型交换机，Switch2应采用（6)类型交换机，Switch3应采用（7)类型交换机，Switch4应采用（8)类型交换机。根据需求描述和所选交换机类型，图书馆二层设备间最少需要交换...
