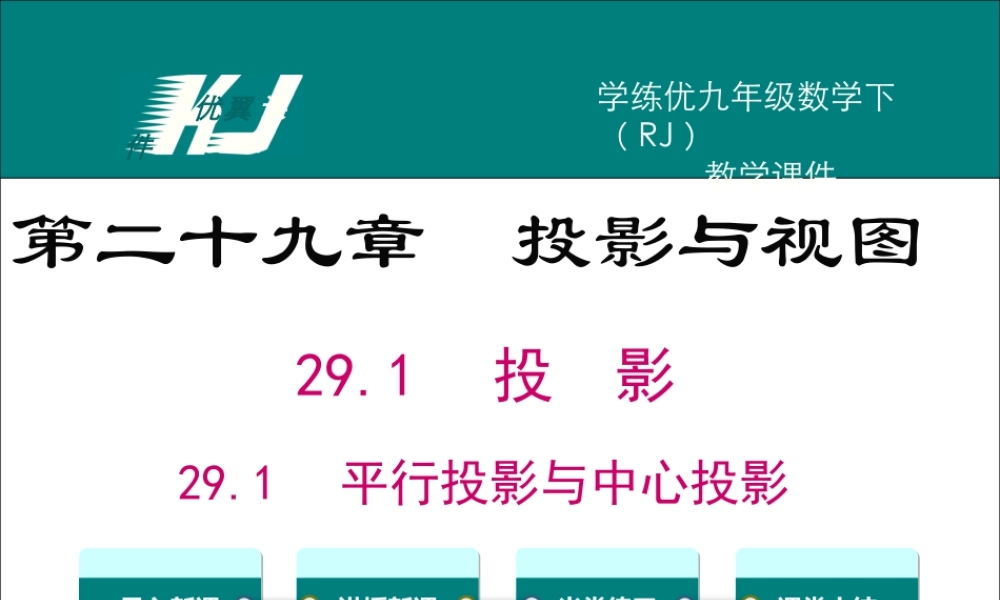

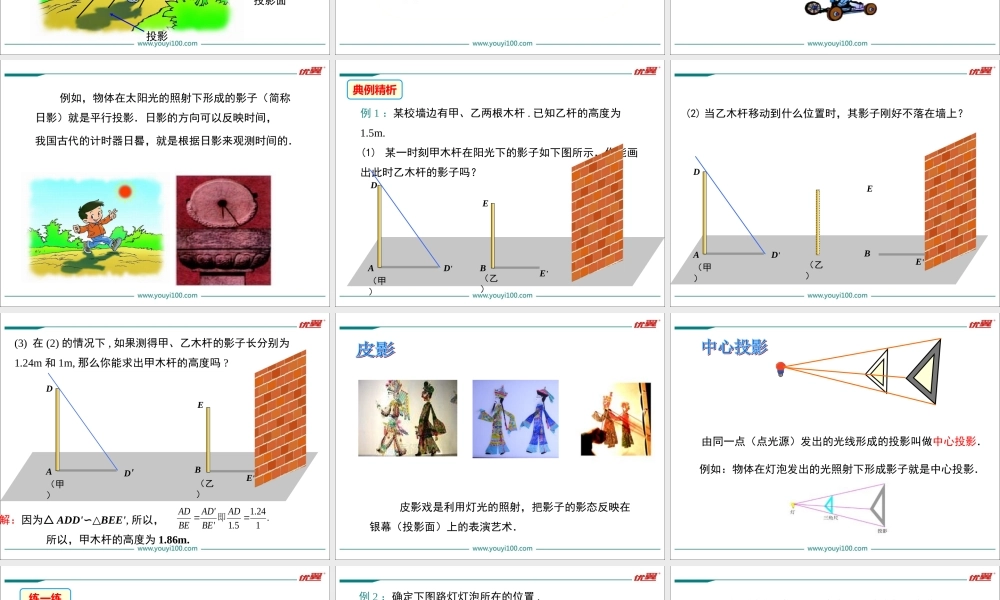

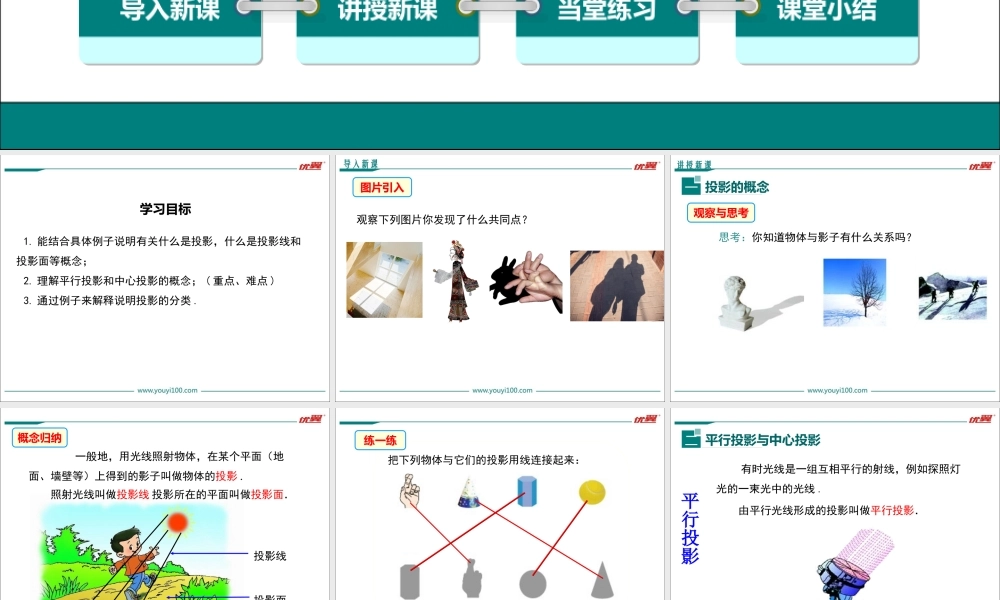

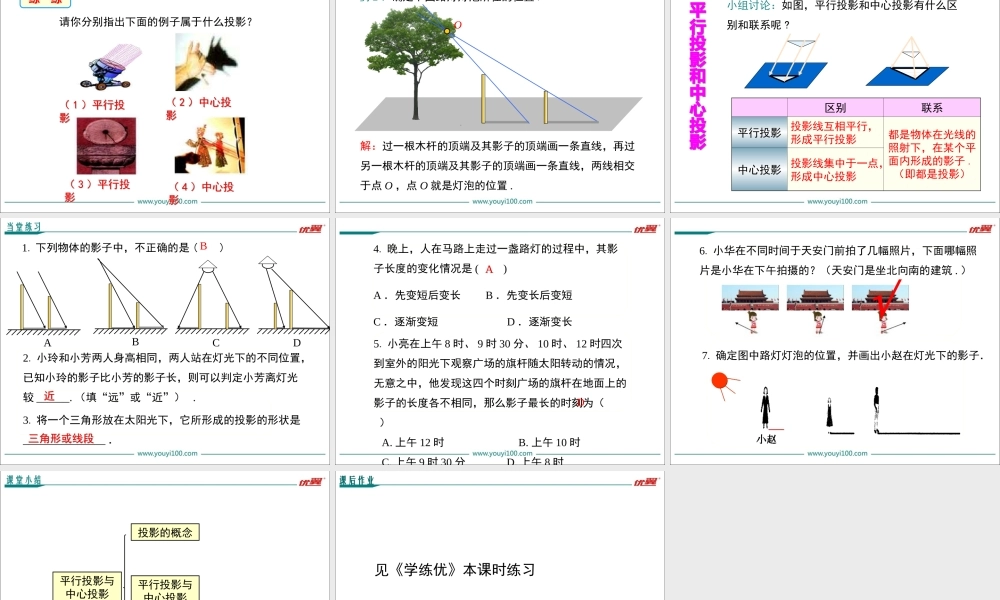

29.1投影第二十九章投影与视图优翼课件导入新课讲授新课当堂练习课堂小结学练优九年级数学下（RJ）教学课件29.1平行投影与中心投影1.能结合具体例子说明有关什么是投影，什么是投影线和投影面等概念；2.理解平行投影和中心投影的概念；(重点、难点)3.通过例子来解释说明投影的分类.学习目标观察下列图片你发现了什么共同点？图片引入导入新课讲授新课投影的概念一观察与思考思考：你知道物体与影子有什么关系吗？投影所在的平面叫做投影面．照射光线叫做投影线投影面投影投影线一般地，用光线照射物体，在某个平面（地面、墙壁等）上得到的影子叫做物体的投影.概念归纳把下列物体与它们的投影用线连接起来：练一练平行投影与中心投影二有时光线是一组互相平行的射线，例如探照灯光的一束光中的光线.平行投影由平行光线形成的投影叫做平行投影．例如，物体在太阳光的照射下形成的影子（简称日影）就是平行投影．日影的方向可以反映时间，我国古代的计时器日晷，就是根据日影来观测时间的．例1：某校墙边有甲、乙两根木杆.已知乙杆的高度为1.5m.(1)某一时刻甲木杆在阳光下的影子如下图所示，你能画出此时乙木杆的影子吗？（甲）（乙）ADD'BEE'典例精析(2)当乙木杆移动到什么位置时，其影子刚好不落在墙上？（甲）（乙）ADD'BEE'(3)在(2)的情况下,如果测得甲、乙木杆的影子长分别为1.24m和1m,那么你能求出甲木杆的高度吗?（甲）（乙）ADD'BEE'解：因为△ADD'∽△BEE',所以，所以，甲木杆的高度为1.86m.124.151ADAD'AD.BEBE'.即皮影戏是利用灯光的照射，把影子的影态反映在银幕（投影面）上的表演艺术．例如：物体在灯泡发出的光照射下形成影子就是中心投影．由同一点（点光源）发出的光线形成的投影叫做中心投影．请你分别指出下面的例子属于什么投影？（1）平行投影（1）平行投影（2）中心投影（2）中心投影（3）平行投影（3）平行投影（4）中心投影（4）中心投影练一练例2：确定下图路灯灯泡所在的位置.解：过一根木杆的顶端及其影子的顶端画一条直线，再过另一根木杆的顶端及其影子的顶端画一条直线，两线相交于点O，点O就是灯泡的位置.O平行投影和中心投影平行投影和中心投影小组讨论：如图，平行投影和中心投影有什么区别和联系呢?区别联系平行投影投影线互相平行，形成平行投影都是物体在光线的照射下，在某个平面内形成的影子.（即都是投影）中心投影投影线集中于一点，形成中心投影ABCDB当堂练习1.下列物体的影子中，不正确的是()2.小玲和...
