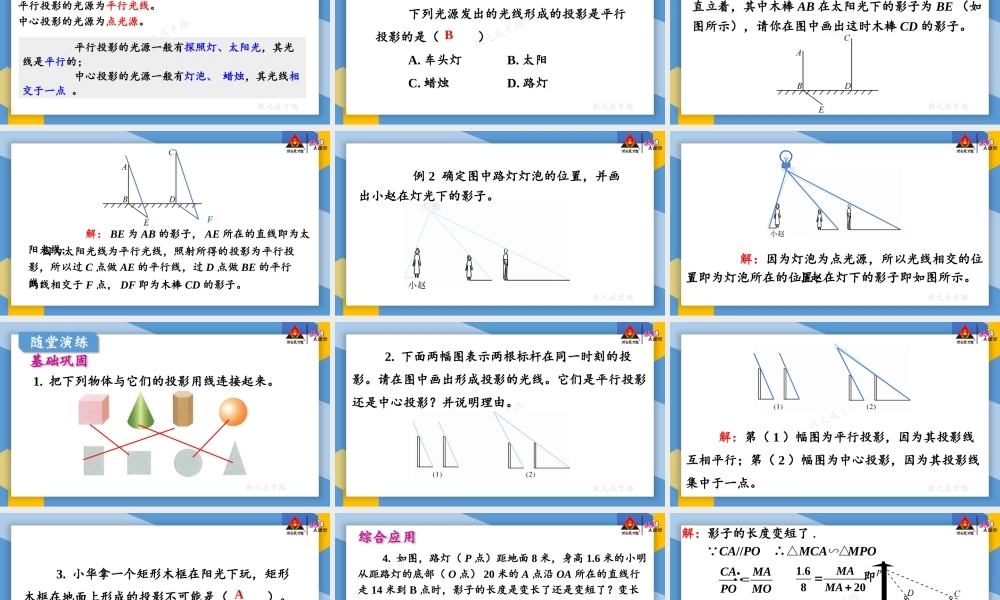

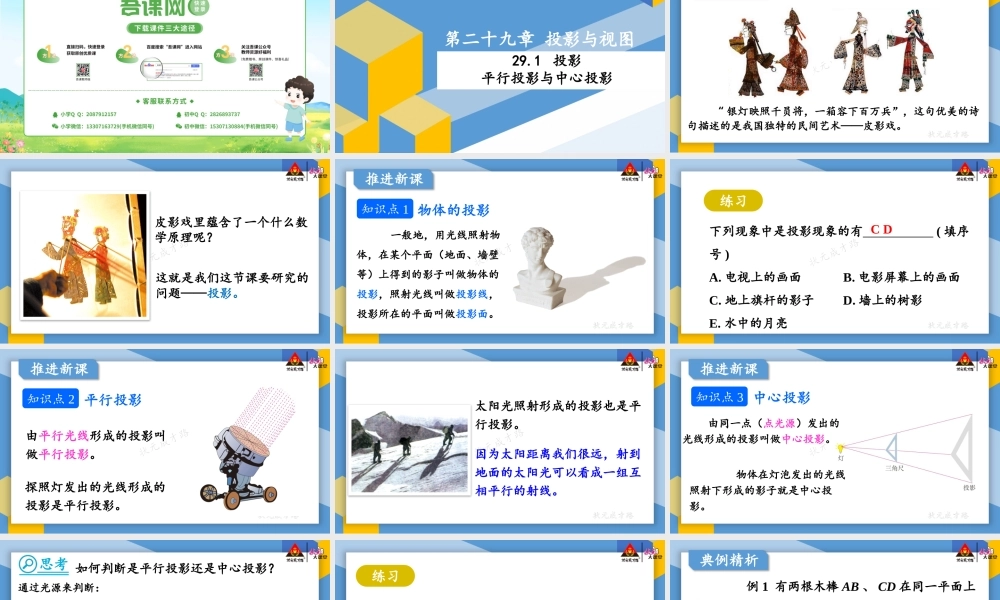

第二十九章投影与视图29.1投影平行投影与中心投影R·九年级下册状元成才路新课导入“银灯映照千员将，一箱容下百万兵”，这句优美的诗句描述的是我国独特的民间艺术——皮影戏。状元成才路皮影戏里蕴含了一个什么数学原理呢？这就是我们这节课要研究的问题——投影。状元成才路物体的投影知识点1一般地，用光线照射物体，在某个平面（地面、墙壁等）上得到的影子叫做物体的投影，照射光线叫做投影线，投影所在的平面叫做投影面。推进新课状元成才路练习下列现象中是投影现象的有(填序号)A.电视上的画面B.电影屏幕上的画面C.地上旗杆的影子D.墙上的树影E.水中的月亮CD状元成才路平行投影知识点2由平行光线形成的投影叫做平行投影。探照灯发出的光线形成的投影是平行投影。推进新课状元成才路太阳光照射形成的投影也是平行投影。因为太阳距离我们很远，射到地面的太阳光可以看成一组互相平行的射线。状元成才路由同一点（点光源）发出的光线形成的投影叫做中心投影。物体在灯泡发出的光线照射下形成的影子就是中心投影。中心投影知识点3推进新课状元成才路思考如何判断是平行投影还是中心投影？通过光源来判断：平行投影的光源为平行光线。中心投影的光源为点光源。平行投影的光源一般有探照灯、太阳光，其光线是平行的；中心投影的光源一般有灯泡、蜡烛，其光线相交于一点。状元成才路练习下列光源发出的光线形成的投影是平行投影的是（）A.车头灯B.太阳C.蜡烛D.路灯B状元成才路例1有两根木棒AB、CD在同一平面上直立着，其中木棒AB在太阳光下的影子为BE（如图所示），请你在图中画出这时木棒CD的影子。典例精析状元成才路解：BE为AB的影子，AE所在的直线即为太阳光线；因为太阳光线为平行光线，照射所得的投影为平行投影，所以过C点做AE的平行线，过D点做BE的平行线；两线相交于F点，DF即为木棒CD的影子。F状元成才路例2确定图中路灯灯泡的位置，并画出小赵在灯光下的影子。状元成才路解：因为灯泡为点光源，所以光线相交的位置即为灯泡所在的位置；小赵在灯下的影子即如图所示。状元成才路基础巩固随堂演练1.把下列物体与它们的投影用线连接起来。状元成才路2.下面两幅图表示两根标杆在同一时刻的投影。请在图中画出形成投影的光线。它们是平行投影还是中心投影？并说明理由。状元成才路解：第（1）幅图为平行投影，因为其投影线互相平行；第（2）幅图为中心投影，因为其投影线集中于一点。状元成才路3.小华拿一个矩形木框在阳光下玩，矩形木框在地...
