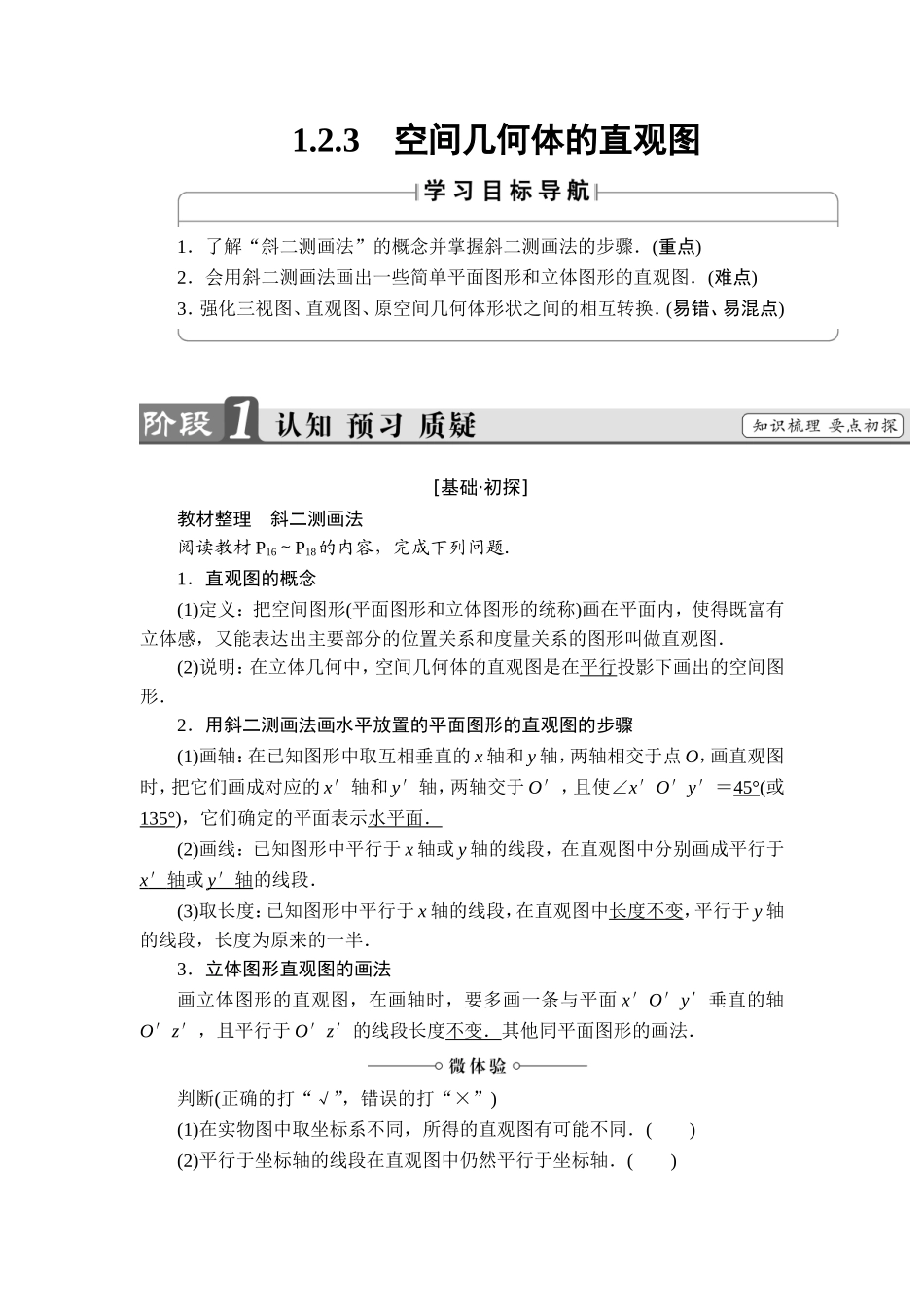

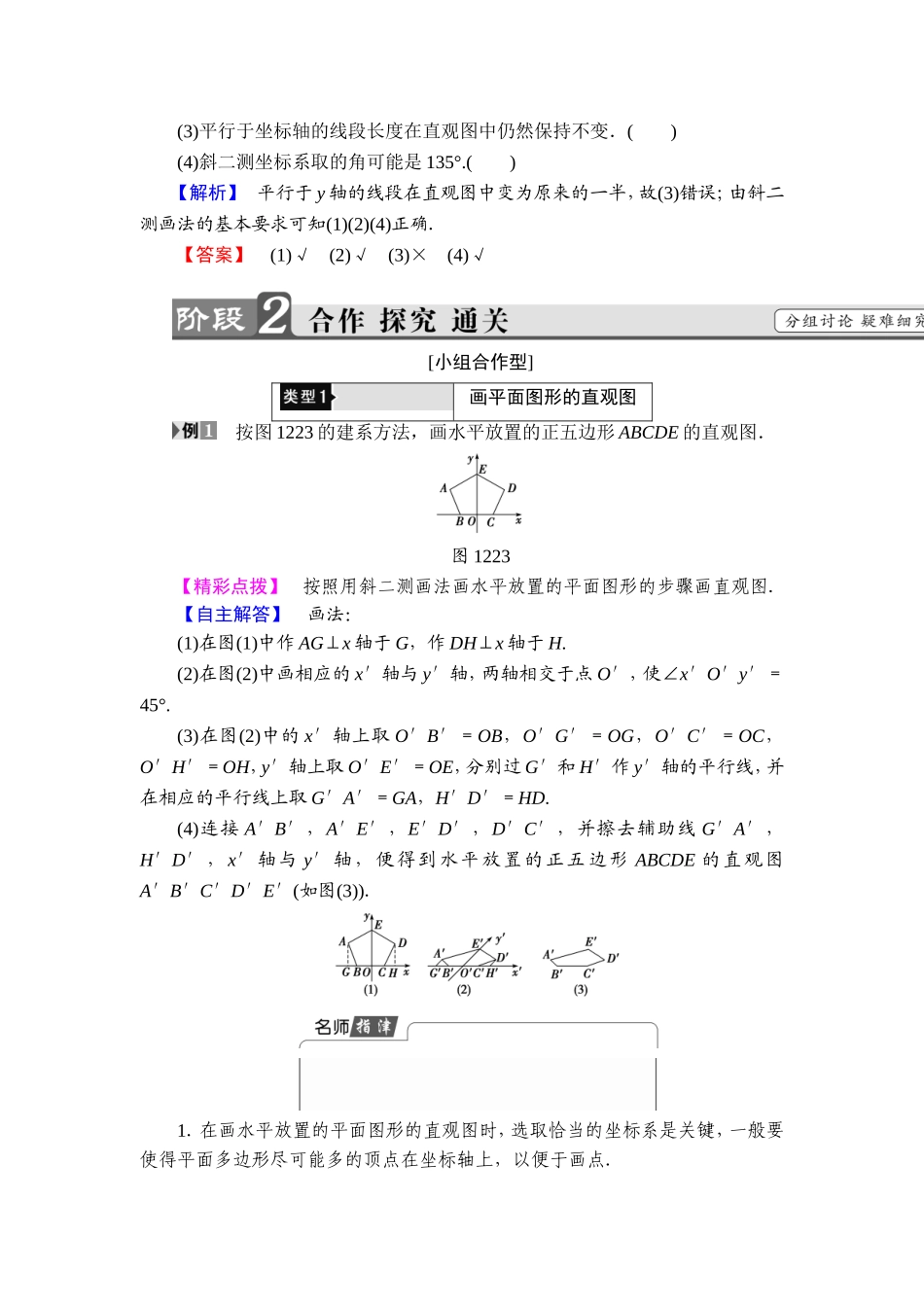

1.2.3空间几何体的直观图1．了解“斜二测画法”的概念并掌握斜二测画法的步骤．(重点)2．会用斜二测画法画出一些简单平面图形和立体图形的直观图．(难点)3．强化三视图、直观图、原空间几何体形状之间的相互转换．(易错、易混点)[基础·初探]教材整理斜二测画法阅读教材P16～P18的内容，完成下列问题．1．直观图的概念(1)定义：把空间图形(平面图形和立体图形的统称)画在平面内，使得既富有立体感，又能表达出主要部分的位置关系和度量关系的图形叫做直观图．(2)说明：在立体几何中，空间几何体的直观图是在平行投影下画出的空间图形．2．用斜二测画法画水平放置的平面图形的直观图的步骤(1)画轴：在已知图形中取互相垂直的x轴和y轴，两轴相交于点O，画直观图时，把它们画成对应的x′轴和y′轴，两轴交于O′，且使∠x′O′y′＝45°(或135°)，它们确定的平面表示水平面．(2)画线：已知图形中平行于x轴或y轴的线段，在直观图中分别画成平行于x′轴或y′轴的线段．(3)取长度：已知图形中平行于x轴的线段，在直观图中长度不变，平行于y轴的线段，长度为原来的一半．3．立体图形直观图的画法画立体图形的直观图，在画轴时，要多画一条与平面x′O′y′垂直的轴O′z′，且平行于O′z′的线段长度不变．其他同平面图形的画法．判断(正确的打“√”，错误的打“×”)(1)在实物图中取坐标系不同，所得的直观图有可能不同．()(2)平行于坐标轴的线段在直观图中仍然平行于坐标轴．()(3)平行于坐标轴的线段长度在直观图中仍然保持不变．()(4)斜二测坐标系取的角可能是135°.()【解析】平行于y轴的线段在直观图中变为原来的一半，故(3)错误；由斜二测画法的基本要求可知(1)(2)(4)正确．【答案】(1)√(2)√(3)×(4)√[小组合作型]画平面图形的直观图按图1223的建系方法，画水平放置的正五边形ABCDE的直观图．图1223【精彩点拨】按照用斜二测画法画水平放置的平面图形的步骤画直观图．【自主解答】画法：(1)在图(1)中作AG⊥x轴于G，作DH⊥x轴于H.(2)在图(2)中画相应的x′轴与y′轴，两轴相交于点O′，使∠x′O′y′＝45°.(3)在图(2)中的x′轴上取O′B′＝OB，O′G′＝OG，O′C′＝OC，O′H′＝OH，y′轴上取O′E′＝OE，分别过G′和H′作y′轴的平行线，并在相应的平行线上取G′A′＝GA，H′D′＝HD.(4)连接A′B′，A′E′，E′D′，D′C′，并擦去辅助线G′A′，H′D′，x′轴与y′轴，便得到水平放置的正五边形ABCDE的直观图A′B′C′D′E′(如图(3))．1．在画...
