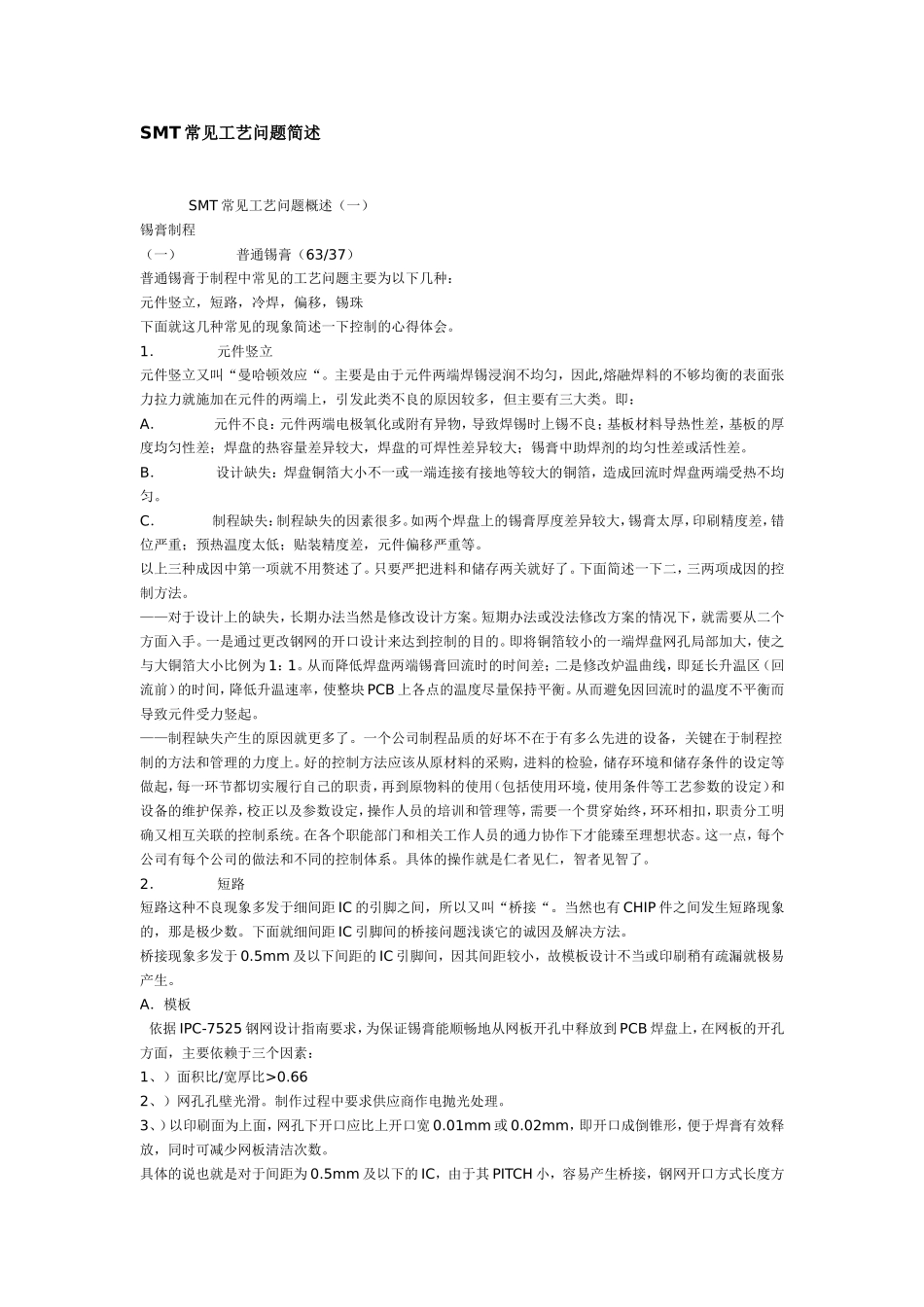

SMT常见工艺问题简述SMT常见工艺问题概述（一）锡膏制程（一）普通锡膏（63/37）普通锡膏于制程中常见的工艺问题主要为以下几种：元件竖立，短路，冷焊，偏移，锡珠下面就这几种常见的现象简述一下控制的心得体会。1．元件竖立元件竖立又叫“曼哈顿效应“。主要是由于元件两端焊锡浸润不均匀，因此,熔融焊料的不够均衡的表面张力拉力就施加在元件的两端上，引发此类不良的原因较多，但主要有三大类。即：A．元件不良：元件两端电极氧化或附有异物，导致焊锡时上锡不良；基板材料导热性差，基板的厚度均匀性差；焊盘的热容量差异较大，焊盘的可焊性差异较大；锡膏中助焊剂的均匀性差或活性差。B．设计缺失：焊盘铜箔大小不一或一端连接有接地等较大的铜箔，造成回流时焊盘两端受热不均匀。C．制程缺失：制程缺失的因素很多。如两个焊盘上的锡膏厚度差异较大，锡膏太厚，印刷精度差，错位严重；预热温度太低；贴装精度差，元件偏移严重等。以上三种成因中第一项就不用赘述了。只要严把进料和储存两关就好了。下面简述一下二，三两项成因的控制方法。——对于设计上的缺失，长期办法当然是修改设计方案。短期办法或没法修改方案的情况下，就需要从二个方面入手。一是通过更改钢网的开口设计来达到控制的目的。即将铜箔较小的一端焊盘网孔局部加大，使之与大铜箔大小比例为1：1。从而降低焊盘两端锡膏回流时的时间差；二是修改炉温曲线，即延长升温区（回流前）的时间，降低升温速率，使整块PCB上各点的温度尽量保持平衡。从而避免因回流时的温度不平衡而导致元件受力竖起。——制程缺失产生的原因就更多了。一个公司制程品质的好坏不在于有多么先进的设备，关键在于制程控制的方法和管理的力度上。好的控制方法应该从原材料的采购，进料的检验，储存环境和储存条件的设定等做起，每一环节都切实履行自己的职责，再到原物料的使用（包括使用环境，使用条件等工艺参数的设定）和设备的维护保养，校正以及参数设定，操作人员的培训和管理等，需要一个贯穿始终，环环相扣，职责分工明确又相互关联的控制系统。在各个职能部门和相关工作人员的通力协作下才能臻至理想状态。这一点，每个公司有每个公司的做法和不同的控制体系。具体的操作就是仁者见仁，智者见智了。2．短路短路这种不良现象多发于细间距IC的引脚之间，所以又叫“桥接“。当然也有CHIP件之间发生短路现象的，那是极少数。下面就细间距IC引脚间的桥接问题浅谈它的诚因及解决方法。桥接现象多...
