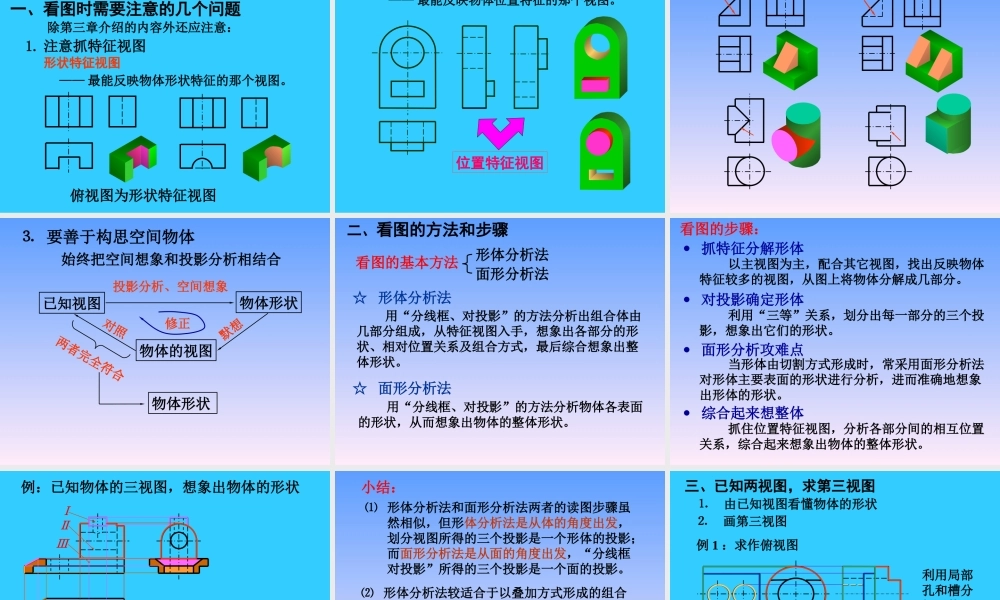

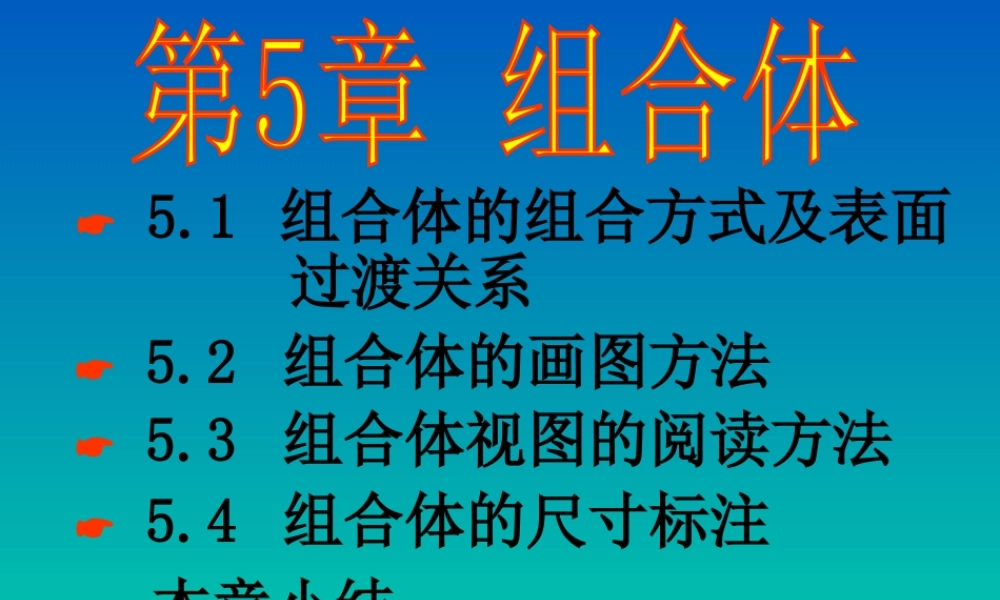

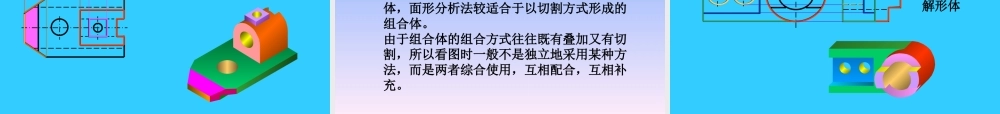

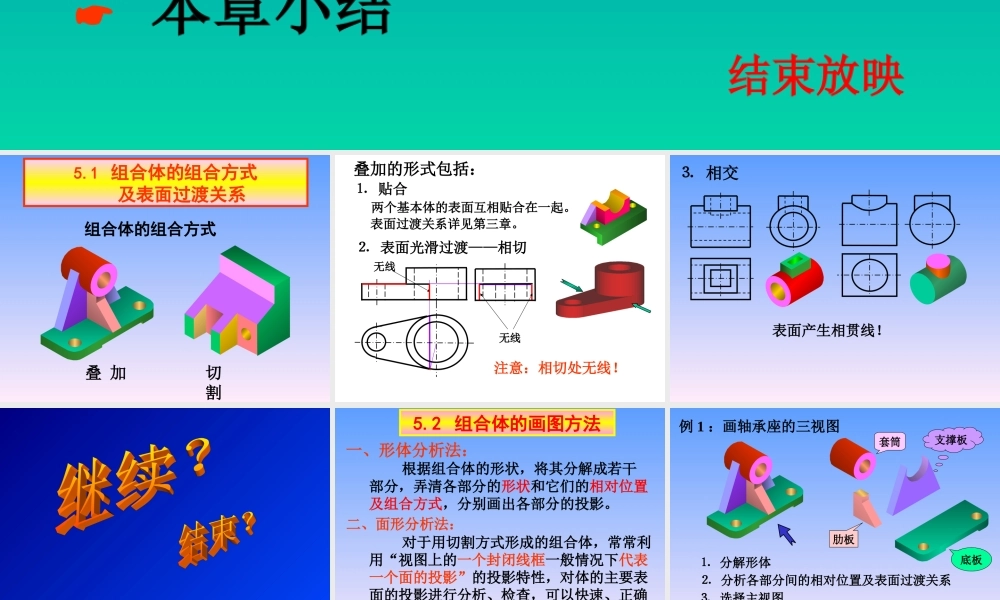

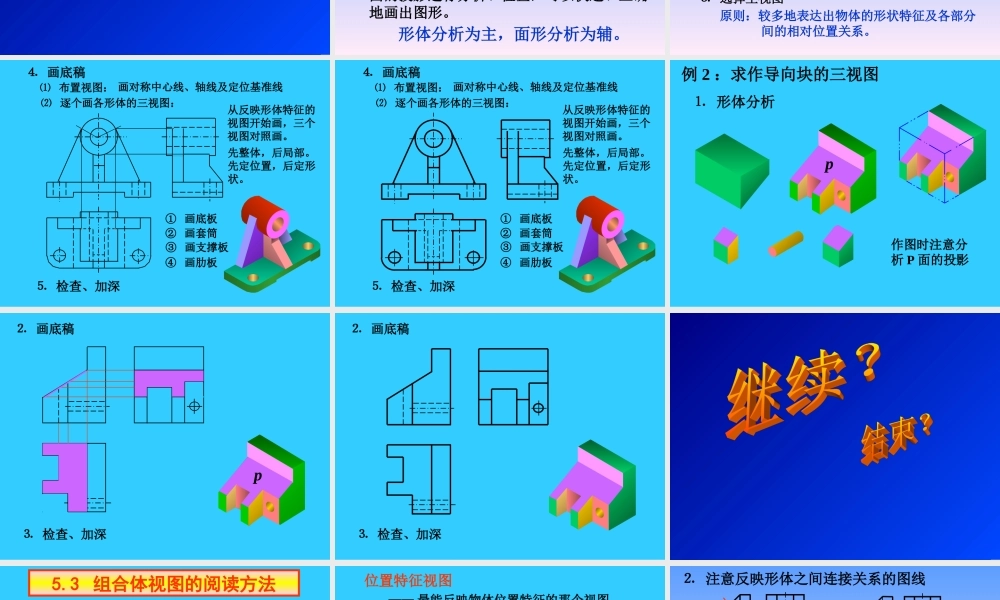

5.1组合体的组合方式及表面过渡关系5.2组合体的画图方法5.3组合体视图的阅读方法5.4组合体的尺寸标注本章小结结束放映5.1组合体的组合方式及表面过渡关系组合体的组合方式叠加切割叠加的形式包括：⒈贴合两个基本体的表面互相贴合在一起。表面过渡关系详见第三章。⒉表面光滑过渡——相切无线无线注意：相切处无线！●⒊相交表面产生相贯线！5.2组合体的画图方法根据组合体的形状，将其分解成若干部分，弄清各部分的形状和它们的相对位置及组合方式，分别画出各部分的投影。对于用切割方式形成的组合体，常常利用“视图上的一个封闭线框一般情况下代表一个面的投影”的投影特性，对体的主要表面的投影进行分析、检查，可以快速、正确地画出图形。二、面形分析法：一、形体分析法：形体分析为主，面形分析为辅。例1：画轴承座的三视图⒈分解形体套筒底板支撑板肋板⒉分析各部分间的相对位置及表面过渡关系⒊选择主视图原则：较多地表达出物体的形状特征及各部分间的相对位置关系。⒋画底稿⑴布置视图：⑵逐个画各形体的三视图：画对称中心线、轴线及定位基准线●●●●⒌检查、加深●●从反映形体特征的视图开始画，三个视图对照画。先整体，后局部。先定位置，后定形状。①画底板②画套筒③画支撑板④画肋板●⒋画底稿⑴布置视图：⑵逐个画各形体的三视图：画对称中心线、轴线及定位基准线⒌检查、加深①画底板②画套筒③画支撑板④画肋板从反映形体特征的视图开始画，三个视图对照画。先整体，后局部。先定位置，后定形状。例2：求作导向块的三视图⒈形体分析p作图时注意分析P面的投影⒉画底稿p⒊检查、加深⒉画底稿⒊检查、加深5.3组合体视图的阅读方法一、看图时需要注意的几个问题除第三章介绍的内容外还应注意：1.注意抓特征视图——最能反映物体形状特征的那个视图。形状特征视图俯视图为形状特征视图——最能反映物体位置特征的那个视图。位置特征视图位置特征视图⒉注意反映形体之间连接关系的图线⒊要善于构思空间物体始终把空间想象和投影分析相结合物体形状投影分析、空间想象物体的视图已知视图默想对照修正两者完全符合物体形状二、看图的方法和步骤看图的基本方法形体分析法面形分析法☆形体分析法用“分线框、对投影”的方法分析出组合体由几部分组成，从特征视图入手，想象出各部分的形状、相对位置关系及组合方式，最后综合想象出整体形状。☆面形分析法用“分线框、对投影”的方法分析物体各表面的形状，从而想象出物...
