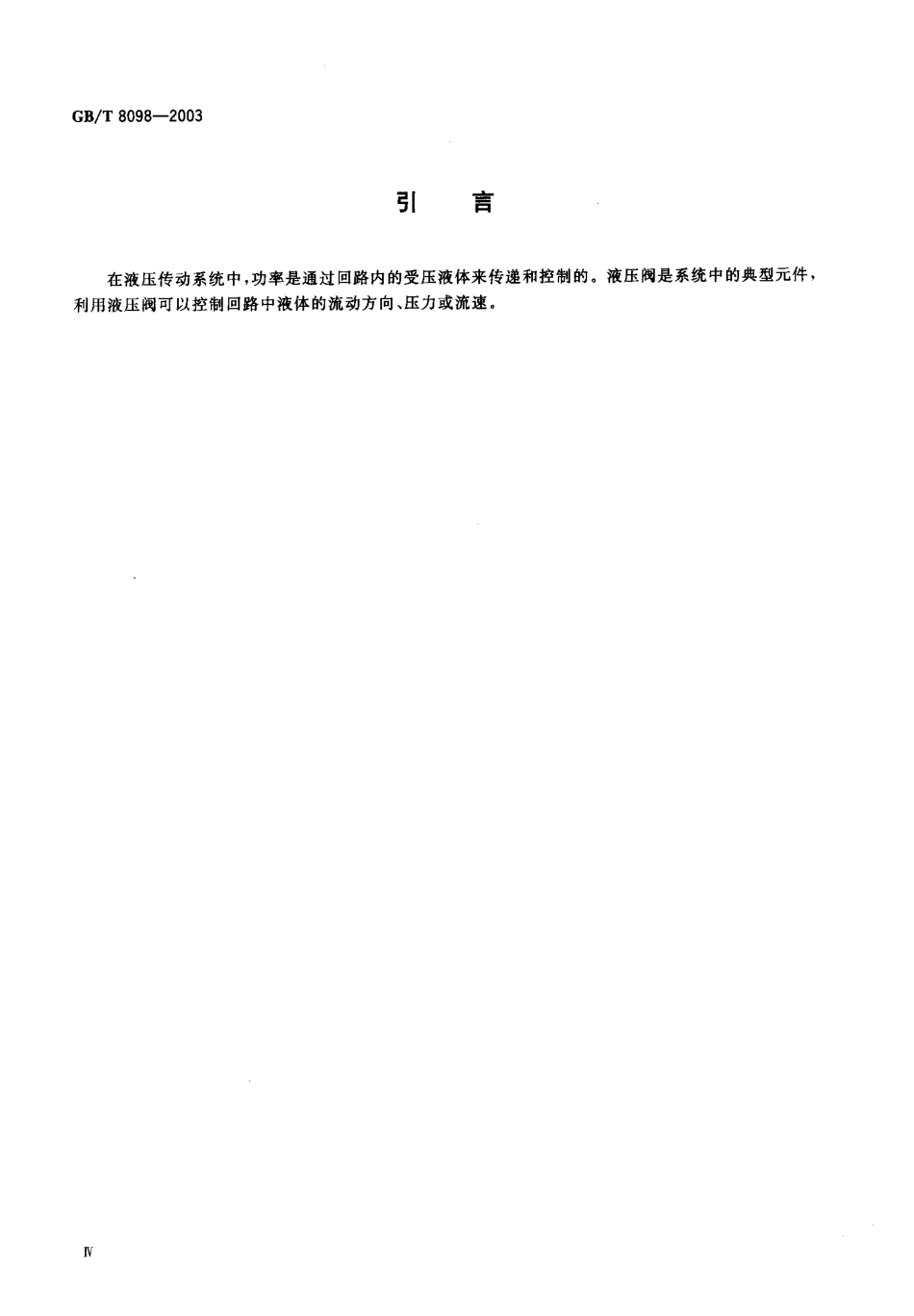

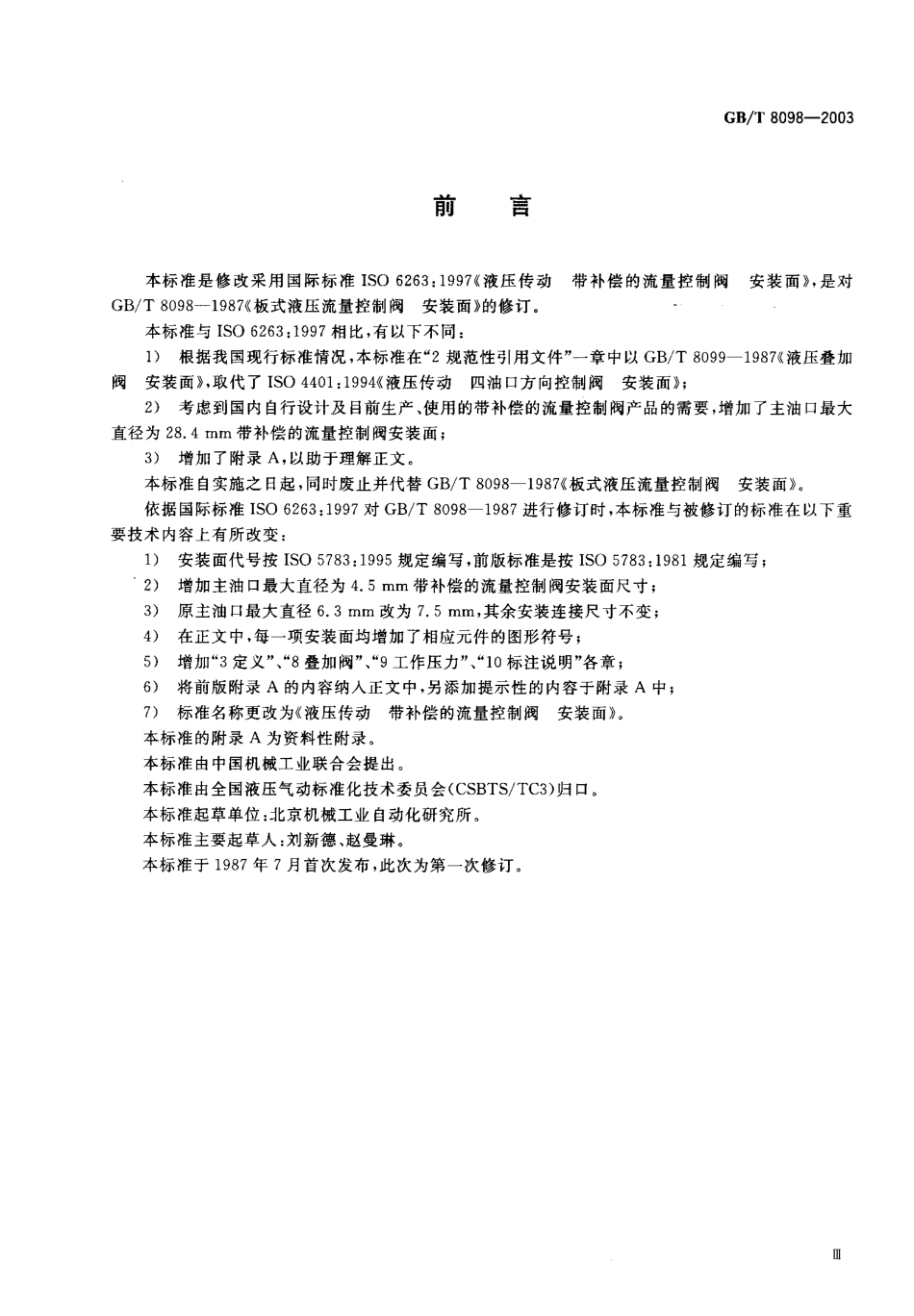

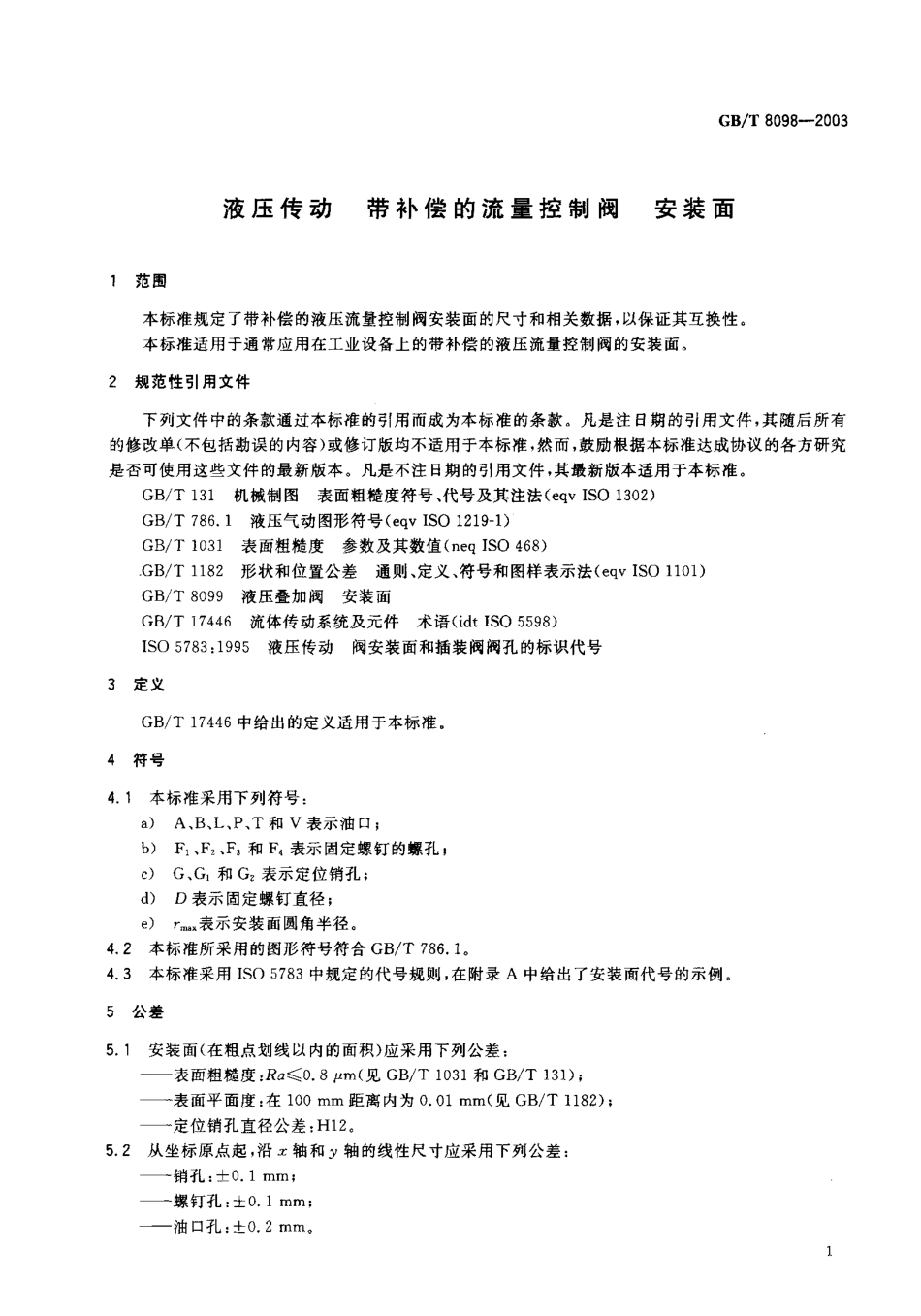

GB/T8098-2003前言本标准是修改采用国际标准ISO6263:1997《液压传动带补偿的流量控制阀安装面》，是对GB/T8098-1987《板式液压流量控制阀安装面》的修订。本标准与ISO6263:1997相比，有以下不同:1)根据我国现行标准情况，本标准在“2规范性引用文件”一章中以GB/T8099-1987《液压叠加阀安装面》，取代了ISO4401:1990液压传动四油口方向控制阀安装面》;2)考虑到国内自行设计及目前生产、使用的带补偿的流量控制阀产品的需要，增加了主油口最大直径为28.4mm带补偿的流量控制阀安装面;3)增加了附录A，以助于理解正文。本标准自实施之日起，同时废止并代替GB/T8098-1987《板式液压流量控制阀安装面》依据国际标准ISO6263:1997对GB/T8098-1987进行修订时，本标准与被修订的标准在以下重要技术内容上有所改变:1)安装面代号按ISO5783:1995规定编写，前版标准是按ISO5783:1981规定编写;2)增加主油口最大直径为4.5mm带补偿的流量控制阀安装面尺寸;3)原主油口最大直径6.3mm改为7.5mm，其余安装连接尺寸不变;4)在正文中，每一项安装面均增加了相应元件的图形符号;5)增加“3定义”、"8叠加阀”、"9工作压力”、"10标注说明”各章;6)将前版附录A的内容纳入正文中，另添加提示性的内容于附录A中;7)标准名称更改为《液压传动带补偿的流量控制阀安装面》。本标准的附录A为资料性附录。本标准由中国机械工业联合会提出。本标准由全国液压气动标准化技术委员会(CSBTS/TC3)归口。本标准起草单位:北京机械工业自动化研究所。本标准主要起草人:刘新德、赵曼琳。本标准于1987年7月首次发布，此次为第一次修订。GB/T8098-2003引言在液压传动系统中，功率是通过回路内的受压液体来传递和控制的。液压阀是系统中的典型元件，利用液压阀可以控制回路中液体的流动方向、压力或流速。GB/T8098-2003液压传动带补偿的流量控制阀安装面范围本标准规定了带补偿的液压流量控制阀安装面的尺寸和相关数据，以保证其互换性。本标准适用于通常应用在工业设备上的带补偿的液压流量梓制阀的安装面。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T131机械制图表面粗糙度符号、代号及其注法(eqvISO1302)GB/T786.1液压气动图形符号(eqvISO1219-1)GB/...
