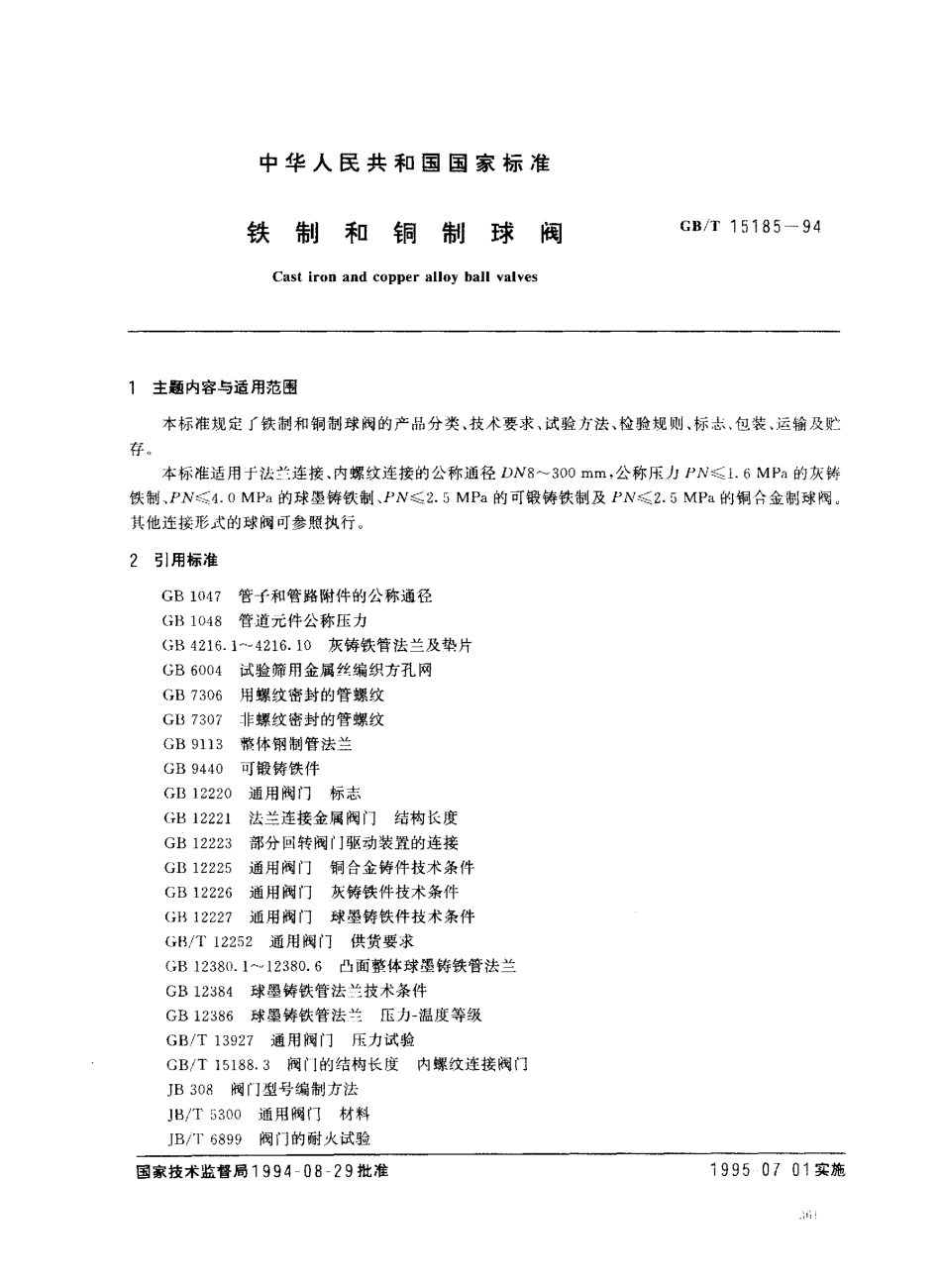

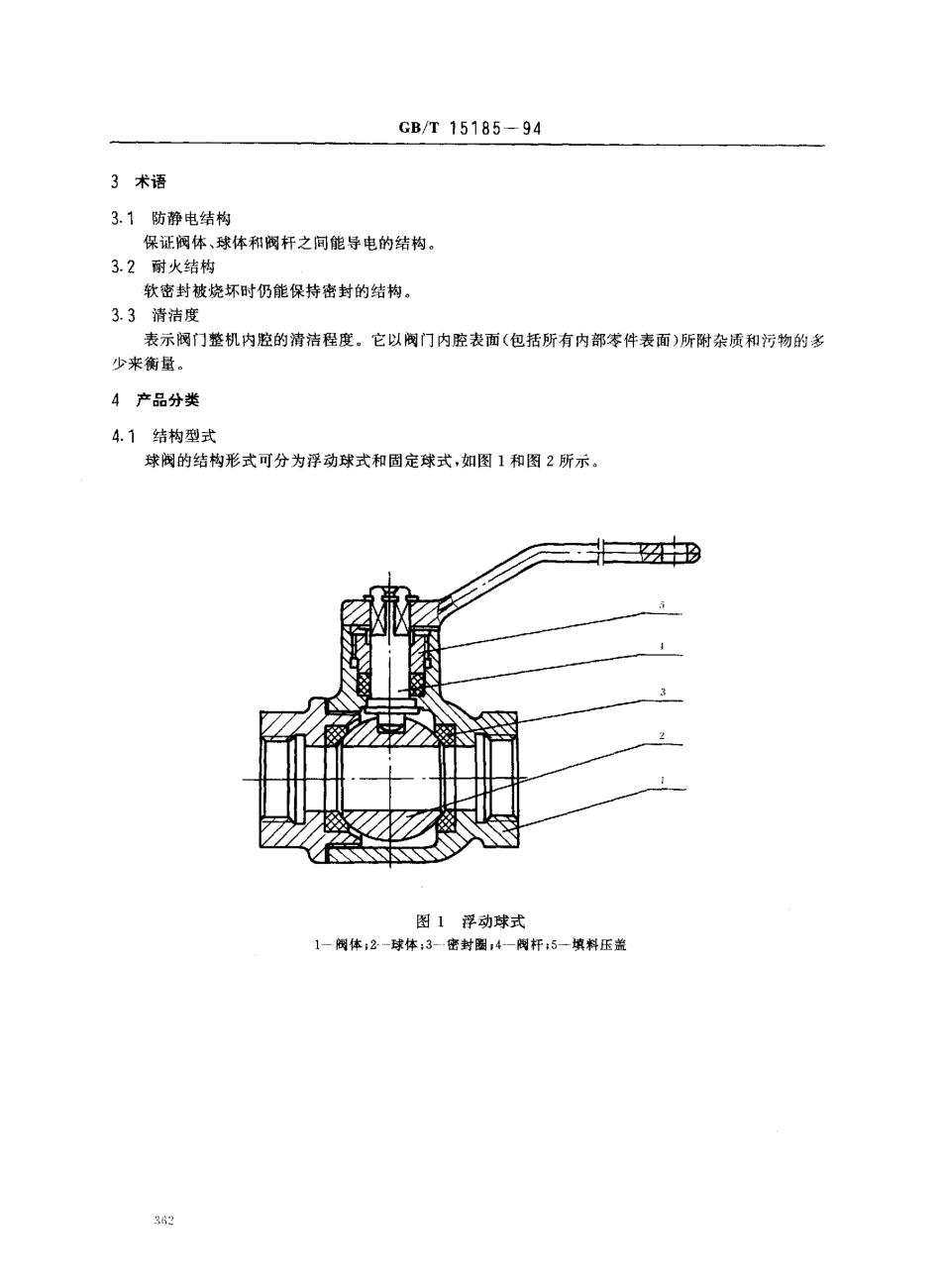

中华人民共和国国家标准铁制和铜制球阀GB/T15185一94Castironandcopperalloyballvalves1主题内容与适用范围本标准规定了铁制和铜制球阀的产品分类、技术要求、试验方法、检验规则、标志、包装、运输及贮存本标准适用于法兰连接、内螺纹连接的公称通径DN8^-300mm，公称压力PN毛I.6MPa的灰铸铁制、PN镇4.0MPa的球墨铸铁制、PN<-2.5MPa的可锻铸铁制及PN(2.5MPa的铜合金制球阀其他连接形式的球阀可参照执行2引用标准GB1047管子和管路附件的公称通径GB1048管道元件公称压力GB4216.1一4216.10灰铸铁管法兰及垫片GB6004试验筛用金属丝编织方孔网GB7306用螺纹密封的管螺纹GB7307非螺纹密封的管螺纹GB9113整体钢制管法兰GB944。可锻铸铁件GB1222。通用阀门标志GB12221法兰连接金属阀门结构长度GB12223部分回转阀门驱动装置的连接GB12225通用阀门铜合金铸件技术条件GB12226通用阀门灰铸铁件技术条件GB12227通用阀门球墨铸铁件技术条件GB/T12252通用阀门供货要求GB12380.1-12380.6凸面整体球墨铸铁管法兰GB12384球墨铸铁管法兰技术条件GB12386球墨铸铁管法兰压力一温度等级GB/T13927通用阀门压力试验GB/T15188.3阀门的结构长度内螺纹连接阀门JB308阀门型号编制方法JB/T5300通用阀门材料IB/'I'6899阀门的耐火试验国家技术监督局1994-08一29批准19950701实施GB/T15185一943术语3.1防静电结构保证阀体、球体和阀杆之间能导电的结构。3,2耐火结构软密封被烧坏时仍能保持密封的结构。3.3清洁度表示阀门整机内腔的清洁程度。它以阀门内腔表面(包括所有内部零件表面)所附杂质和污物的多少来衡量。4产品分类4.1结构型式球阀的结构形式可分为浮动球式和固定球式，如图1和图2所示。图11-阀体沼球体;3-浮动球式密封圈，4一阀杆5-填料压盖GB/T15185一94图2固定球式1--阀体;2一密封圈;3球体;4--阀杆4.2型号球阀的型号编制按JB4.3参数4.3门球阀的公称通径按4.3.2球阀的公称压力按308的规定。GB1047GB1048的规定的规定。5技术要求5.1压力一温度等级球阀的压力一温度等级由壳体材料和密封件材料的压力一温度等级确定，球阀在某一温度下的最大允许工作压力值取壳体材料和密封件材料在该温度下最大允许工作压力值中的小值5.1.1灰铸铁壳体材料的压力一温度等级按GB4216.1的规定。5.1.2球墨铸铁壳体材料的压力一温度等级按GB12386的规定5.1.3其他壳体材料的压力一温度等级按有关标准或设计的规定。5.1.4不带填充剂的聚四氟乙烯塑料(PTFE)及可熔性聚四氟乙烯塑料(PFA)密封圈材料的压...
