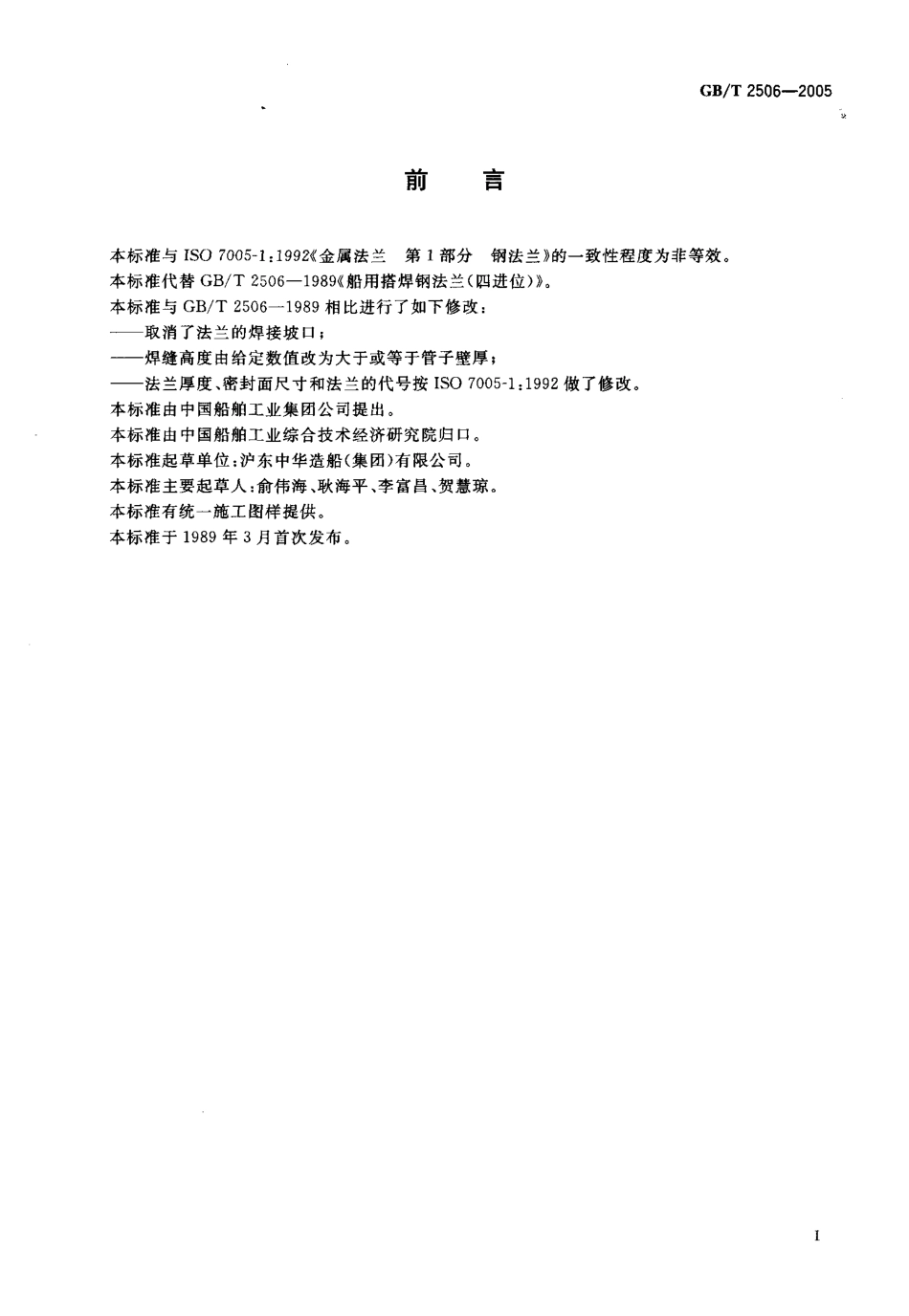

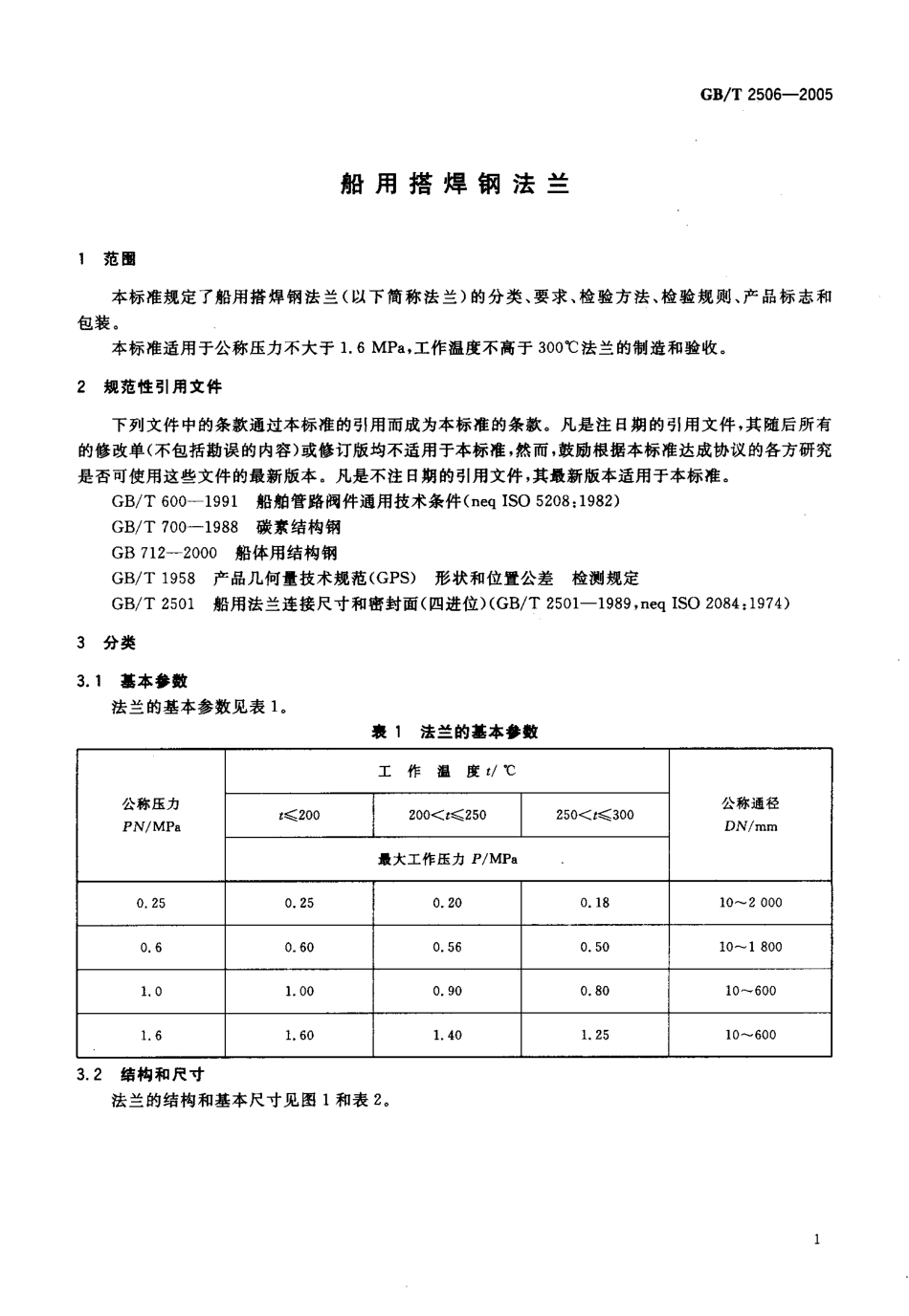

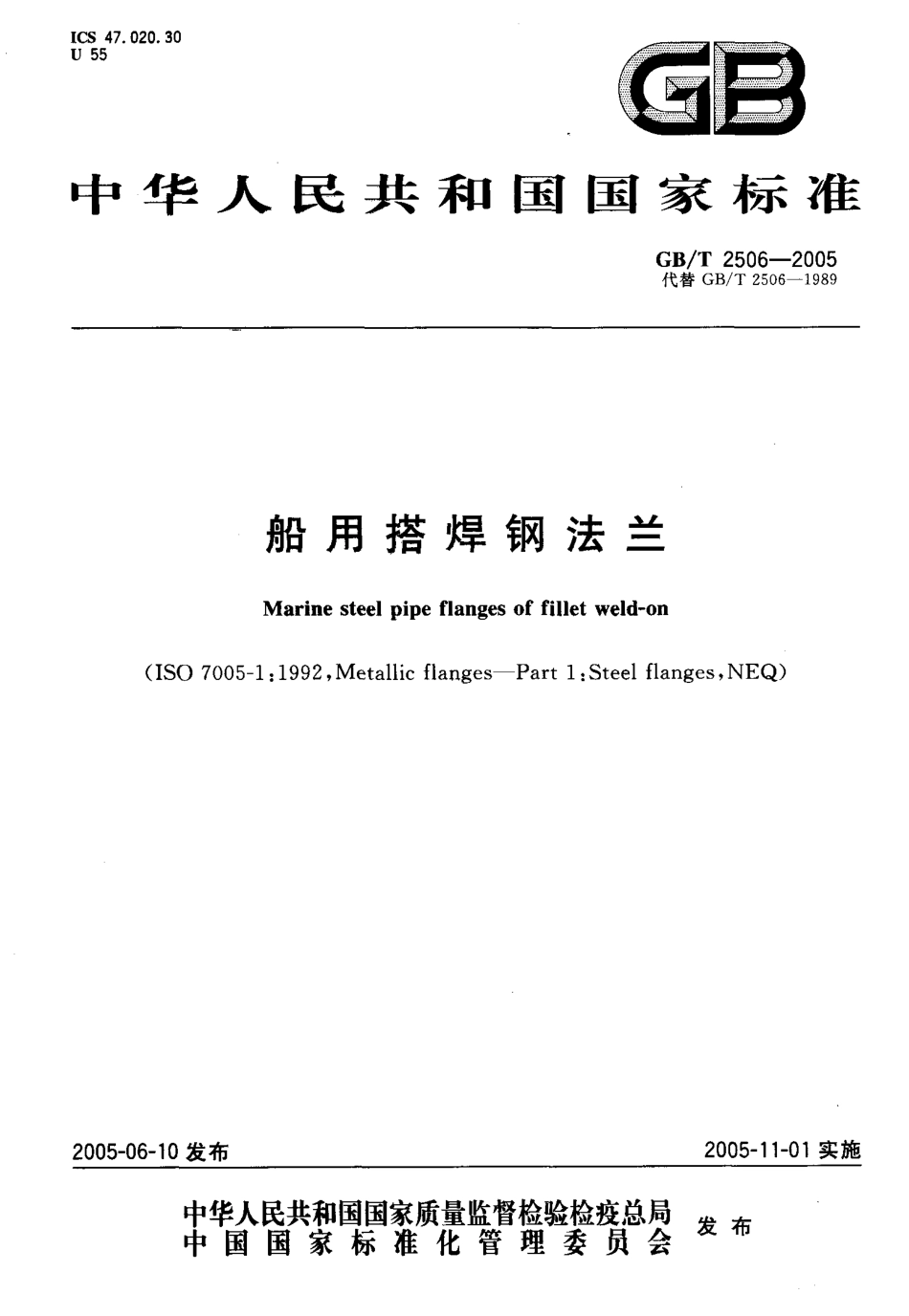

ICS47.020.30U55l中华人民共和国国家标准GB/T2506-2005代替GB/T2506-1989船用搭焊钢法兰Marinesteelpipeflangesoffilletweld-on(ISO7005-1:1992,Metallicflanges-Part1:Steelflanges,NEQ)2005-06-10发布2005-11-01实施中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会发布GB/T2506-2005前言本标准与ISO7005-1:1992(金属法兰第1部分钢法兰))的一致性程度为非等效。本标准代替GB/T2506-1989《船用搭焊钢法兰(四进位)》。本标准与GB/T2506-1989相比进行了如下修改:—取消了法兰的焊接坡口;—焊缝高度由给定数值改为大于或等于管子壁厚;—法兰厚度、密封面尺寸和法兰的代号按ISO7005-1:1992做了修改。本标准由中国船舶工业集团公司提出。本标准由中国船舶工业综合技术经济研究院归口。本标准起草单位:沪东中华造船(集团)有限公司。本标准主要起草人:俞伟海、耿海平、李富昌、贺慧琼。本标准有统一施工图样提供。本标准于1989年3月首次发布。GB/T2506-2005船用搭焊钢法兰范围本标准规定了船用搭焊钢法兰(以下简称法兰)的分类、要求、检验方法、检验规则、产品标志和包装。本标准适用于公称压力不大于1.6MPa，工作温度不高于300℃法兰的制造和验收。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T600-1991船舶管路阀件通用技术条件(neqISO5208:1982)GB/T700-1988碳素结构钢GB712-2000船体用结构钢GB/T1958产品几何量技术规范(GPS)形状和位置公差检测规定GB/T2501船用法兰连接尺寸和密封面(四进位)(GB/T2501-1989,neqISO2084;1974)分类3.1荃本参数法兰的基本参数见表1,衰1法兰的墓本今数公称压力PN/MPa工作温度t/0C公称通径DN/mmt簇2002000t成250250Tk,=T了:一管子壁厚图1法兰表2法兰的基本尺寸单位为毫米公称压力PN/MPa公称通径DN钢管外径A连接尺寸密封面端距h螺栓螺纹及通孔臀第一系列第性系列DKBCdfTh.L力飞.25.61017.217755018123324M101140.31380.351521.3228055232026.92790652814480.53580.642533....
