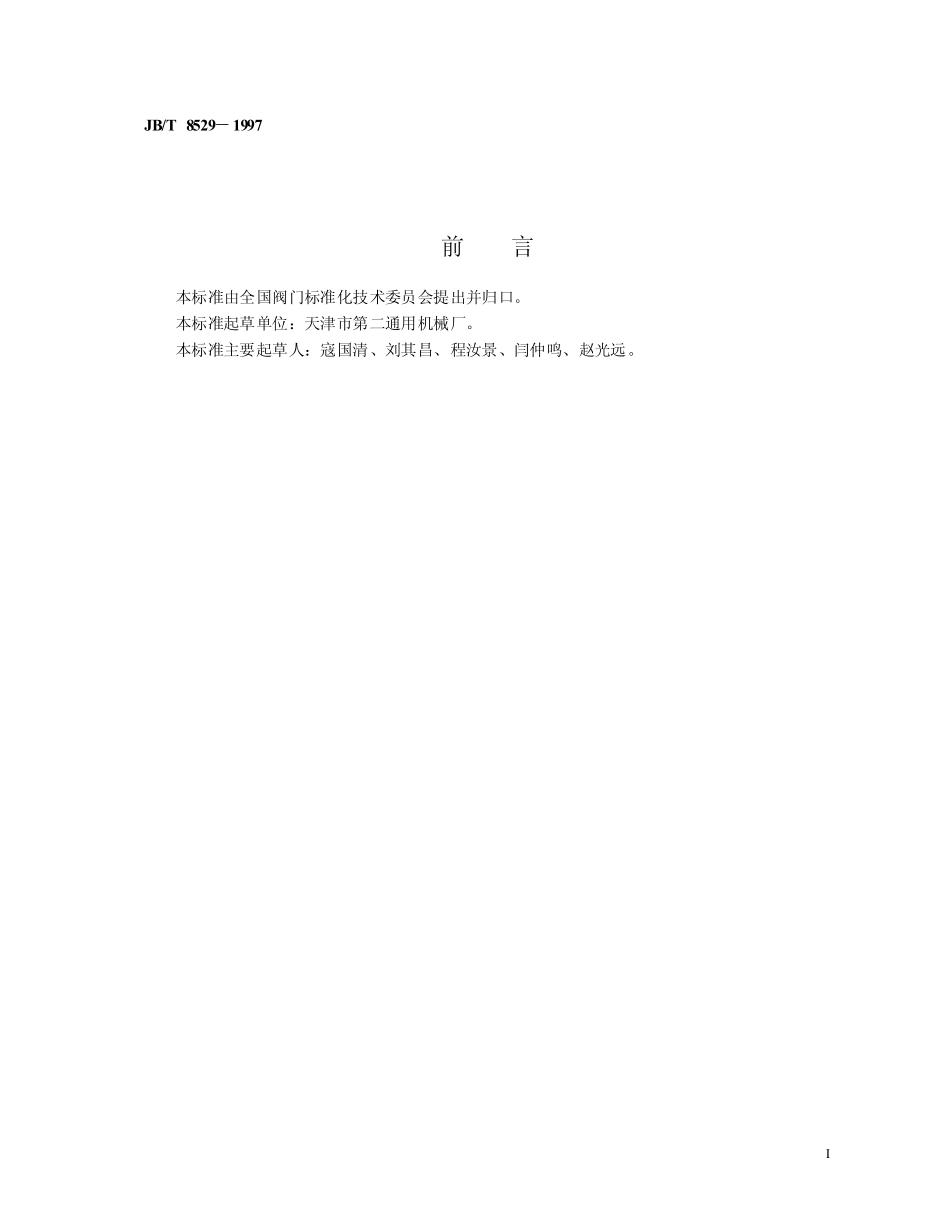

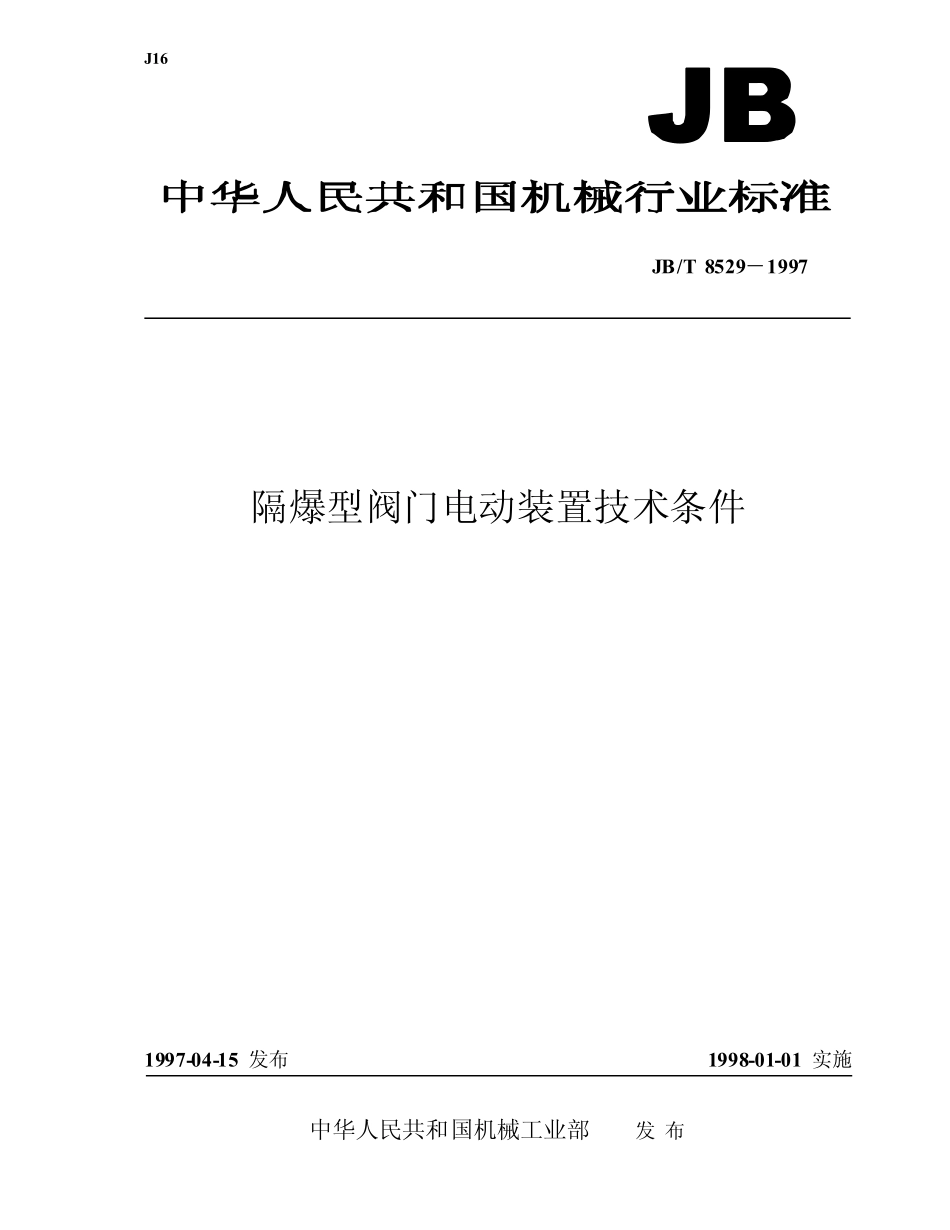

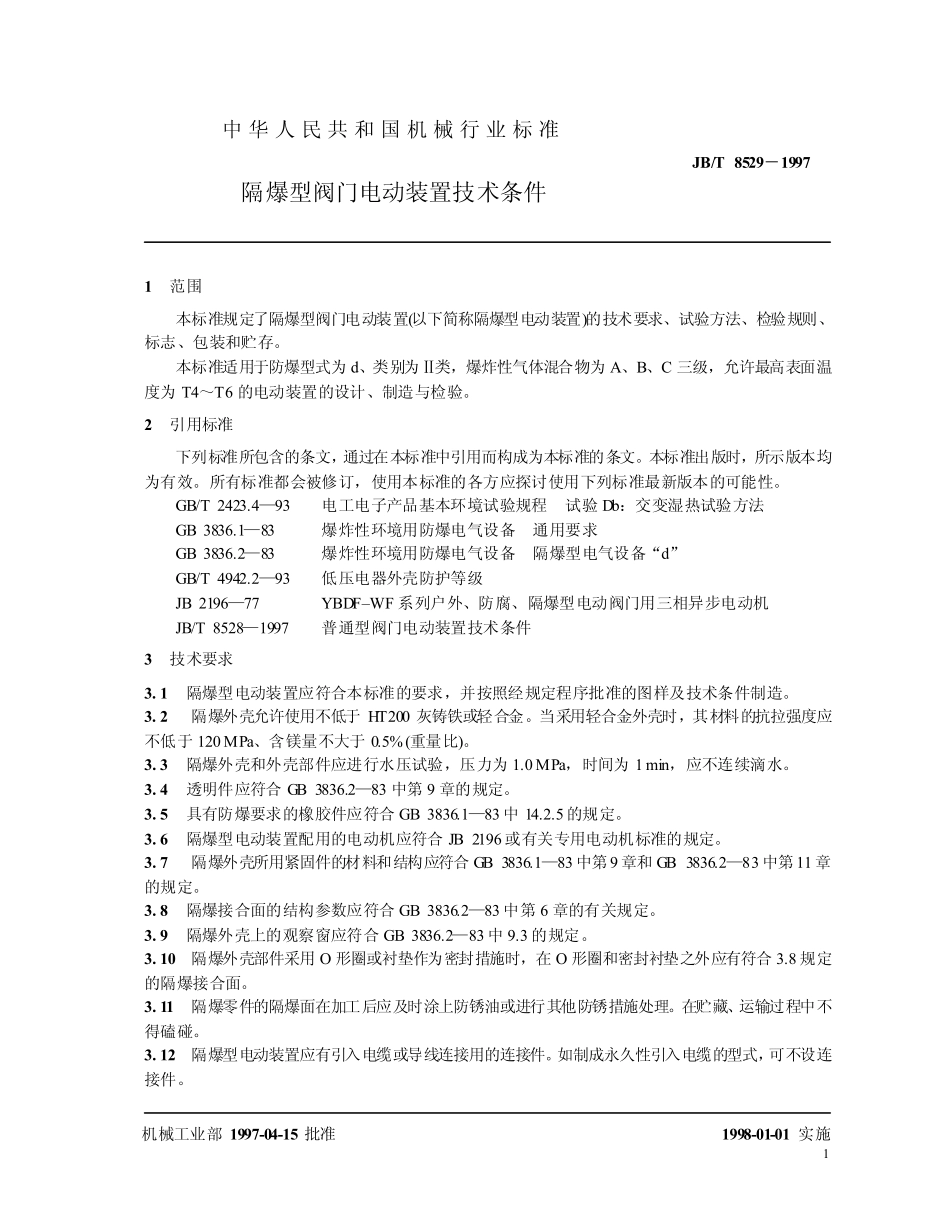

J16JB/T8529－1997隔爆型阀门电动装置技术条件1997-04-15发布1998-01-01实施中华人民共和国机械工业部发布I前言本标准由全国阀门标准化技术委员会提出并归口。本标准起草单位：天津市第二通用机械厂。本标准主要起草人：寇国清、刘其昌、程汝景、闫仲鸣、赵光远。JB/T8529－199711范围本标准规定了隔爆型阀门电动装置(以下简称隔爆型电动装置)的技术要求、试验方法、检验规则、标志、包装和贮存。本标准适用于防爆型式为d、类别为Ⅱ类，爆炸性气体混合物为A、B、C三级，允许最高表面温度为T4～T6的电动装置的设计、制造与检验。2引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T2423.4—93电工电子产品基本环境试验规程试验Db：交变湿热试验方法GB3836.1—83爆炸性环境用防爆电气设备通用要求GB3836.2—83爆炸性环境用防爆电气设备隔爆型电气设备“d”GB/T4942.2—93低压电器外壳防护等级JB2196—77YBDF–WF系列户外、防腐、隔爆型电动阀门用三相异步电动机JB/T8528—1997普通型阀门电动装置技术条件3技术要求3.1隔爆型电动装置应符合本标准的要求，并按照经规定程序批准的图样及技术条件制造。3.2隔爆外壳允许使用不低于HT200灰铸铁或轻合金。当采用轻合金外壳时，其材料的抗拉强度应不低于120MPa、含镁量不大于0.5%(重量比)。3.3隔爆外壳和外壳部件应进行水压试验，压力为1.0MPa，时间为1min，应不连续滴水。3.4透明件应符合GB3836.2—83中第9章的规定。3.5具有防爆要求的橡胶件应符合GB3836.1—83中14.2.5的规定。3.6隔爆型电动装置配用的电动机应符合JB2196或有关专用电动机标准的规定。3.7隔爆外壳所用紧固件的材料和结构应符合GB3836.1—83中第9章和GB3836.2—83中第11章的规定。3.8隔爆接合面的结构参数应符合GB3836.2—83中第6章的有关规定。3.9隔爆外壳上的观察窗应符合GB3836.2—83中9.3的规定。3.10隔爆外壳部件采用O形圈或衬垫作为密封措施时，在O形圈和密封衬垫之外应有符合3.8规定的隔爆接合面。3.11隔爆零件的隔爆面在加工后应及时涂上防锈油或进行其他防锈措施处理。在贮藏、运输过程中不得磕碰。3.12隔爆型电动装置应有引入电缆或导线连接用的连接件。如制成永久性引入电缆的型式，可不设连接件。机械工业部1997-04-15批准中华人民共和国机械行业标准隔爆型阀门电动装置技术条件JB/T8529...
