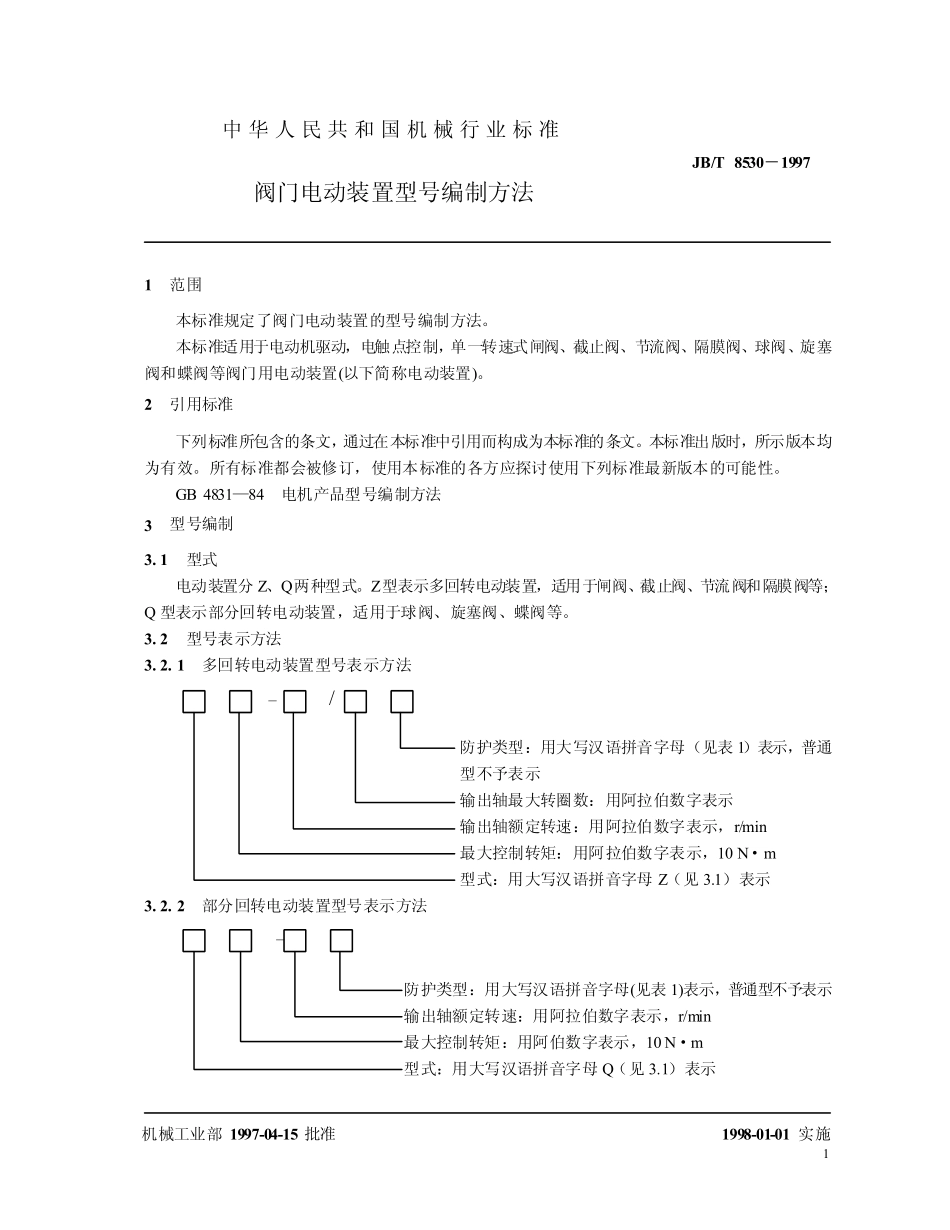

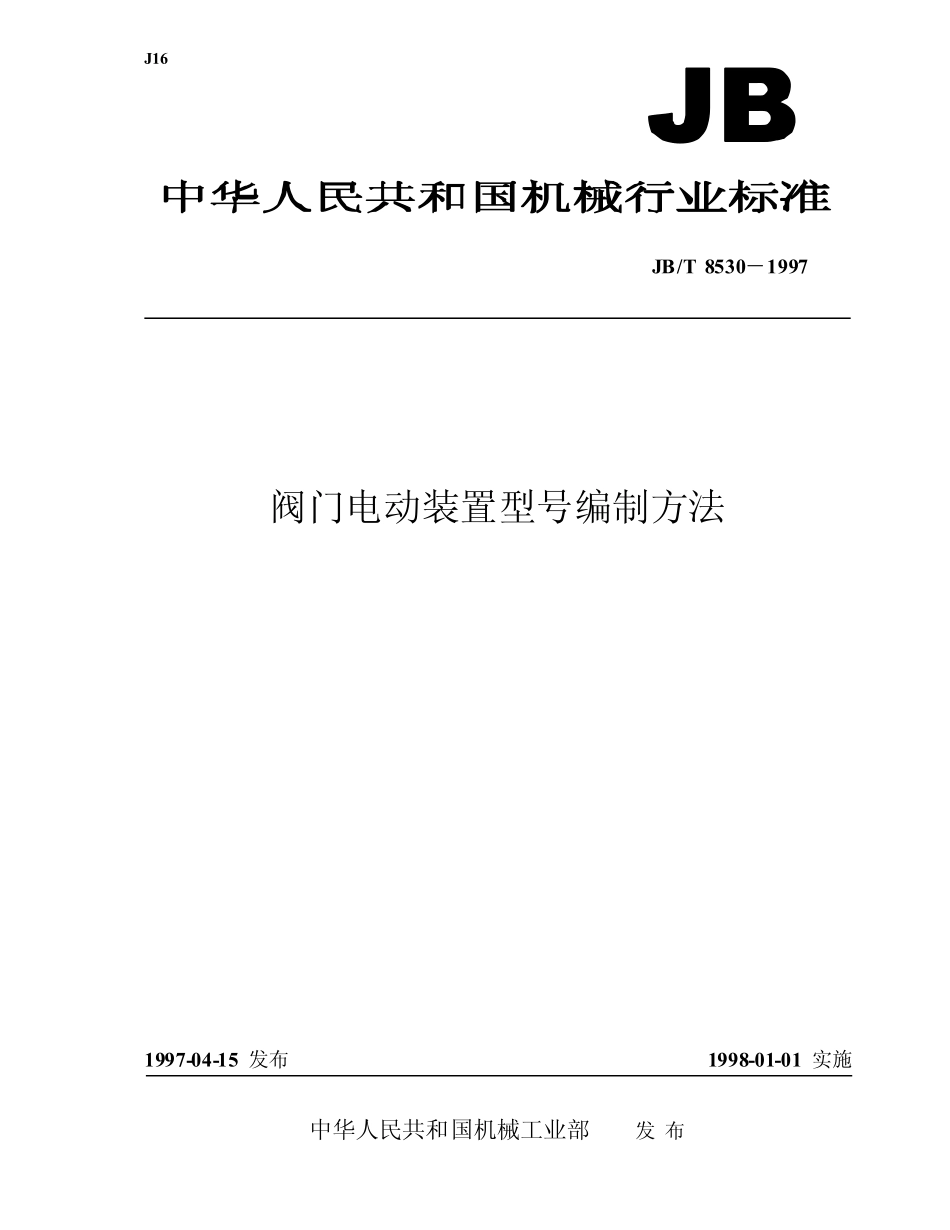

J16JB/T8530－1997阀门电动装置型号编制方法1997-04-15发布1998-01-01实施中华人民共和国机械工业部发布I前言本标准由全国阀门标准化技术委员会提出并归口。本标准起草单位：机械工业部合肥通用机械研究所。本标准主要起草人：刘扬、李妍。JB/T8530－199711范围本标准规定了阀门电动装置的型号编制方法。本标准适用于电动机驱动，电触点控制，单一转速式闸阀、截止阀、节流阀、隔膜阀、球阀、旋塞阀和蝶阀等阀门用电动装置(以下简称电动装置)。2引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB4831—84电机产品型号编制方法3型号编制3.1型式电动装置分Z、Q两种型式。Z型表示多回转电动装置，适用于闸阀、截止阀、节流阀和隔膜阀等；Q型表示部分回转电动装置，适用于球阀、旋塞阀、蝶阀等。3.2型号表示方法3.2.1多回转电动装置型号表示方法–/防护类型：用大写汉语拼音字母（见表1）表示，普通型不予表示输出轴最大转圈数：用阿拉伯数字表示输出轴额定转速：用阿拉伯数字表示，r/min最大控制转矩：用阿拉伯数字表示，10N·m型式：用大写汉语拼音字母Z（见3.1）表示3.2.2部分回转电动装置型号表示方法–防护类型：用大写汉语拼音字母(见表1)表示，普通型不予表示输出轴额定转速：用阿拉伯数字表示，r/min最大控制转矩：用阿伯数字表示，10N·m型式：用大写汉语拼音字母Q（见3.1）表示机械工业部1997-04-15批准中华人民共和国机械行业标准阀门电动装置型号编制方法JB/T8530－19971998-01-01实施JB/T8530－19972表1防护类型代号代号防护类型W户外型GW高温型DW低温型F防腐型GS高速型B防爆型H船舶型Y耐火型Q潜水型S防辐射型R耐热型WB户外、隔爆型WFB户外、防腐、隔爆型注：W、F、H、B型按GB4831—84的2.2.2和2.4中表3的规定。3.3型号表示示例用于闸阀、截止阀、节流阀和隔膜阀，最大控制转矩为1800N·m，输出轴额定转速为18r/min，输出轴最大转圈数为80圈，防爆型电动装置，型号表示为：Z180–18/80B用于球阀、旋塞阀和蝶阀，最大控制转矩为1200N·m，输出轴额定转速为2r/min，普通型电动装置，型号表示为：Q120–2JB/T8530－1997中华人民共和国机械行业标准阀门电动装置型号编制方法JB/T8530－1997*机械科学研究院出版发行机械科学研究院印刷（北京首体南路2号邮编100044）*开本880×12301/16印张1/2字数6,0001997年8月第一版1997年8月第一次印刷印数00,001－500定价5.00元编号97－104机械工业标准服务网：http://www.JB.ac.cn
