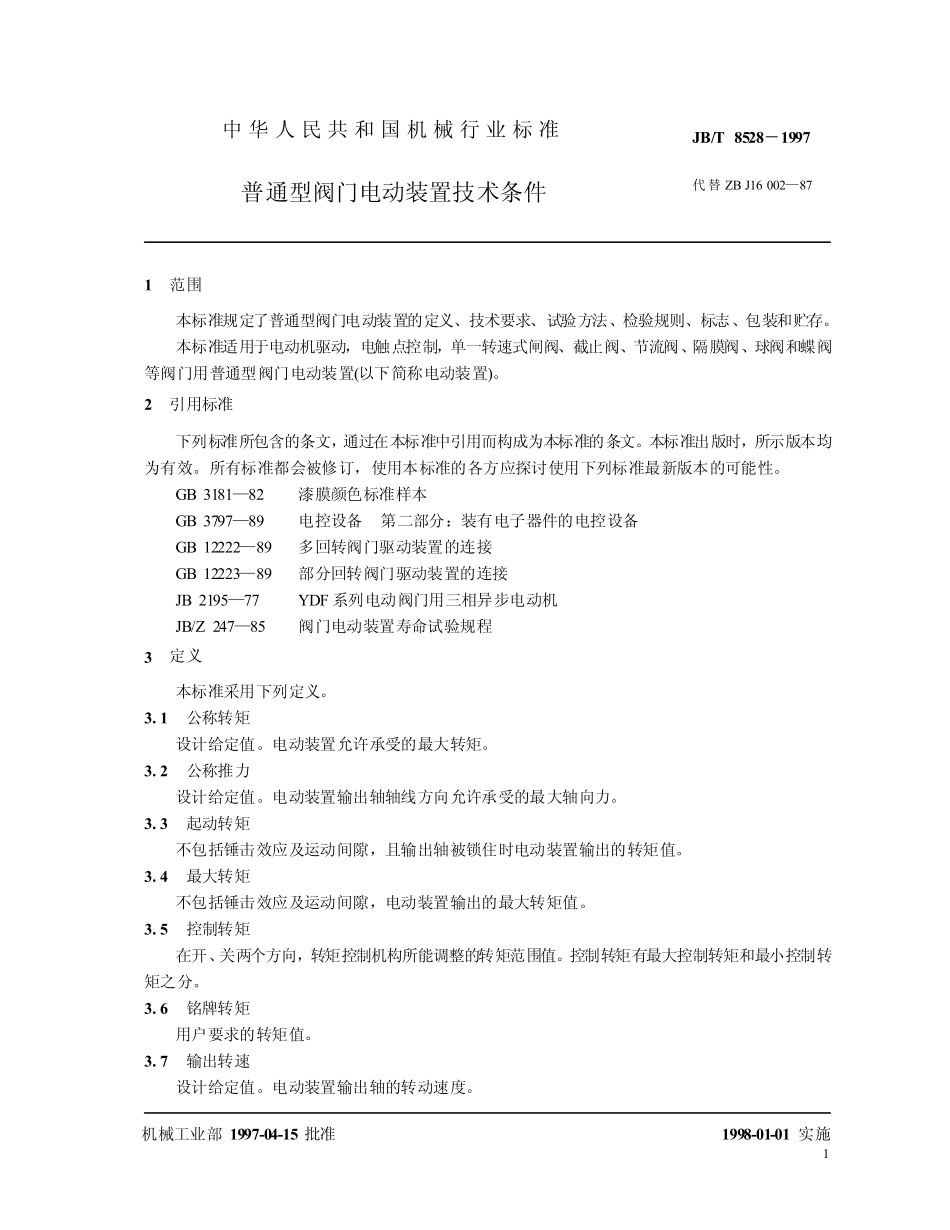

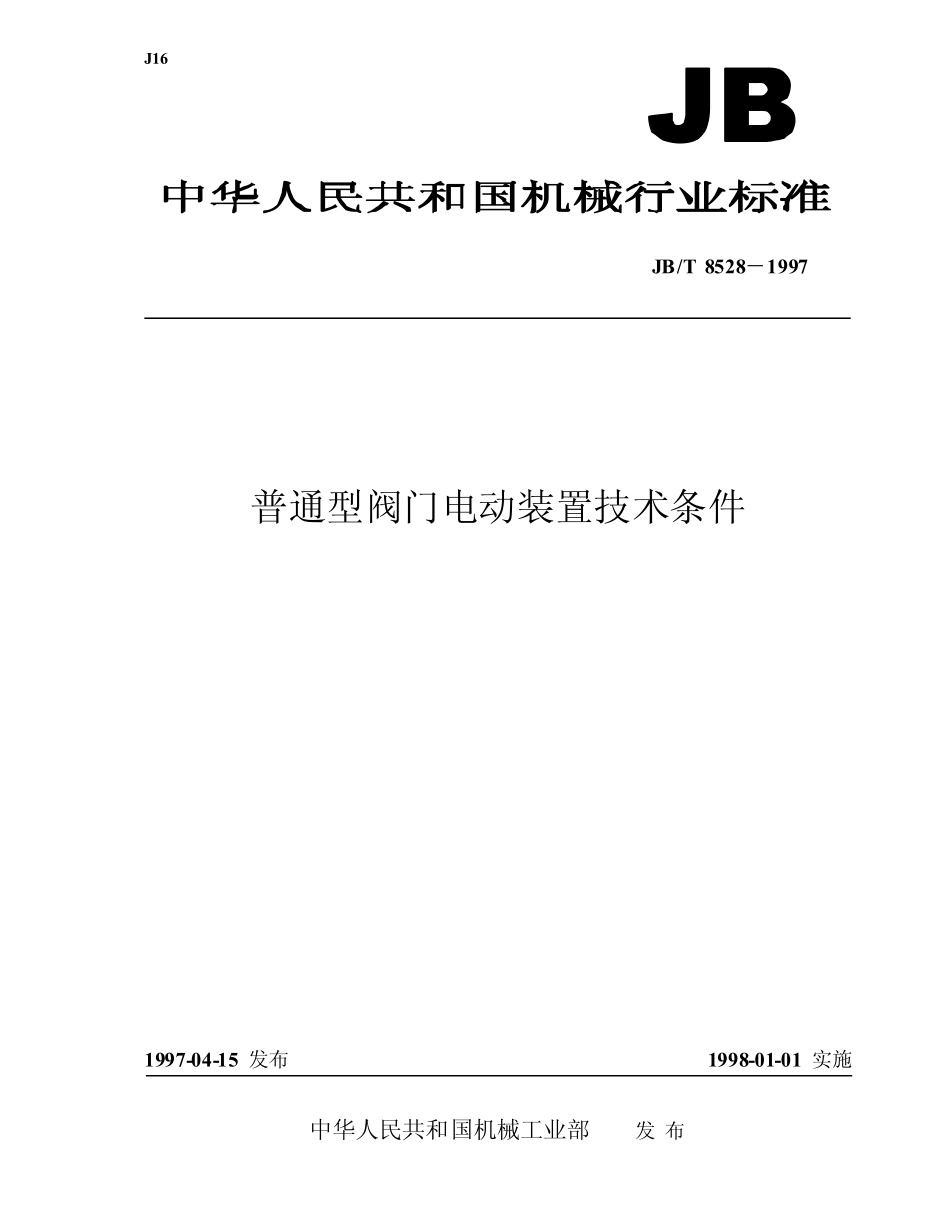

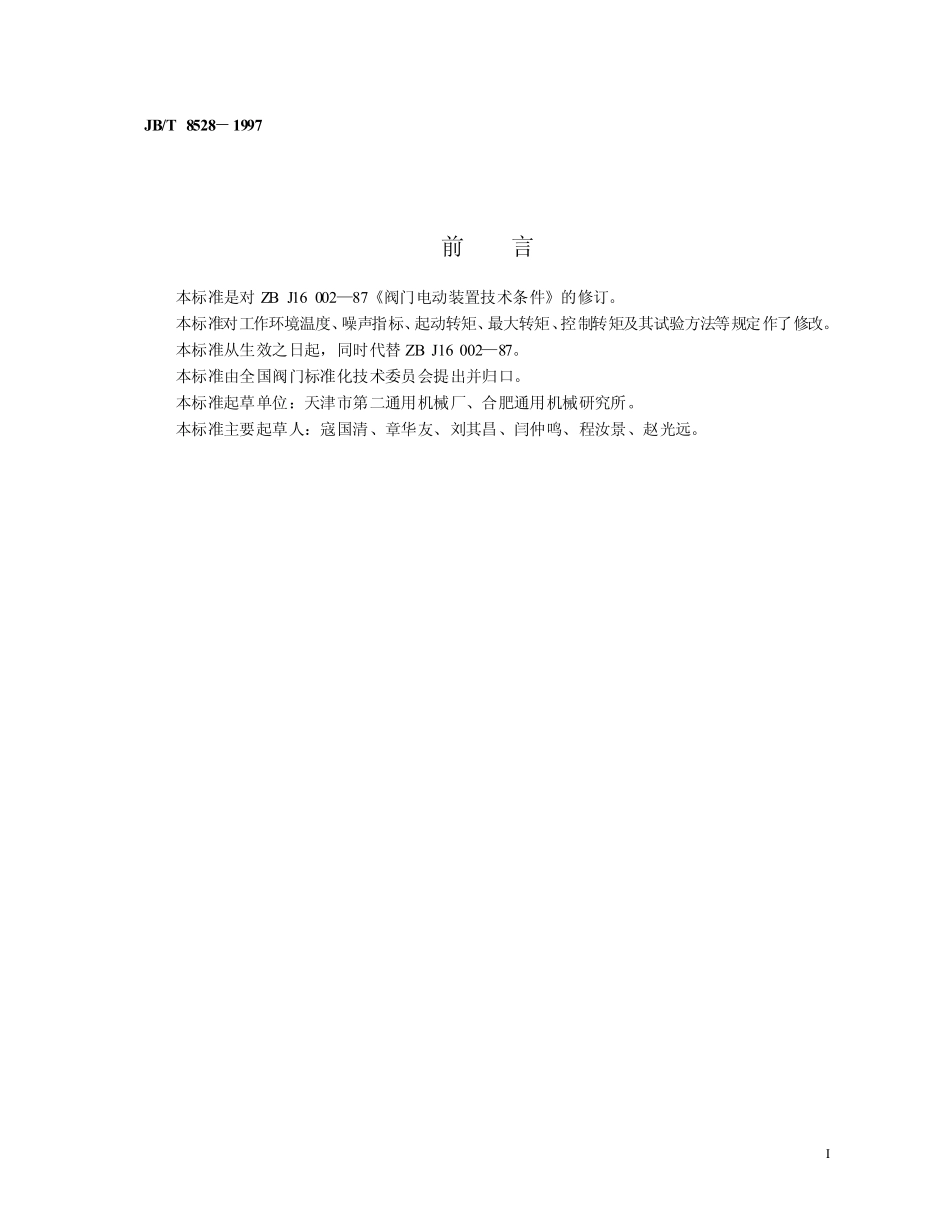

J16JB/T8528－1997普通型阀门电动装置技术条件1997-04-15发布1998-01-01实施中华人民共和国机械工业部发布I前言本标准是对ZBJ16002—87《阀门电动装置技术条件》的修订。本标准对工作环境温度、噪声指标、起动转矩、最大转矩、控制转矩及其试验方法等规定作了修改。本标准从生效之日起，同时代替ZBJ16002—87。本标准由全国阀门标准化技术委员会提出并归口。本标准起草单位：天津市第二通用机械厂、合肥通用机械研究所。本标准主要起草人：寇国清、章华友、刘其昌、闫仲鸣、程汝景、赵光远。JB/T8528－199711范围本标准规定了普通型阀门电动装置的定义、技术要求、试验方法、检验规则、标志、包装和贮存。本标准适用于电动机驱动，电触点控制，单一转速式闸阀、截止阀、节流阀、隔膜阀、球阀和蝶阀等阀门用普通型阀门电动装置(以下简称电动装置)。2引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB3181—82漆膜颜色标准样本GB3797—89电控设备第二部分：装有电子器件的电控设备GB12222—89多回转阀门驱动装置的连接GB12223—89部分回转阀门驱动装置的连接JB2195—77YDF系列电动阀门用三相异步电动机JB/Z247—85阀门电动装置寿命试验规程3定义本标准采用下列定义。3.1公称转矩设计给定值。电动装置允许承受的最大转矩。3.2公称推力设计给定值。电动装置输出轴轴线方向允许承受的最大轴向力。3.3起动转矩不包括锤击效应及运动间隙，且输出轴被锁住时电动装置输出的转矩值。3.4最大转矩不包括锤击效应及运动间隙，电动装置输出的最大转矩值。3.5控制转矩在开、关两个方向，转矩控制机构所能调整的转矩范围值。控制转矩有最大控制转矩和最小控制转矩之分。3.6铭牌转矩用户要求的转矩值。3.7输出转速设计给定值。电动装置输出轴的转动速度。机械工业部1997-04-15批准中华人民共和国机械行业标准普通型阀门电动装置技术条件JB/T8528－1997代替ZBJ16002—871998-01-01实施JB/T8528－199724技术要求4.1电动装置应能在下列条件下正常工作：a)海拔不高于1000m；b)工作环境温度–20℃～40℃；–20℃～60℃；c)工作环境湿度不大于90%(25℃时)；d)短时工作制，时间定额为10，15，30min。4.2电动装置由下列部件组成：a)专用电动机；b)减速机构；c)转矩控制机构；d)行程控制机构；e)位置指示机构；f)手、电动切换机构；g)手...
