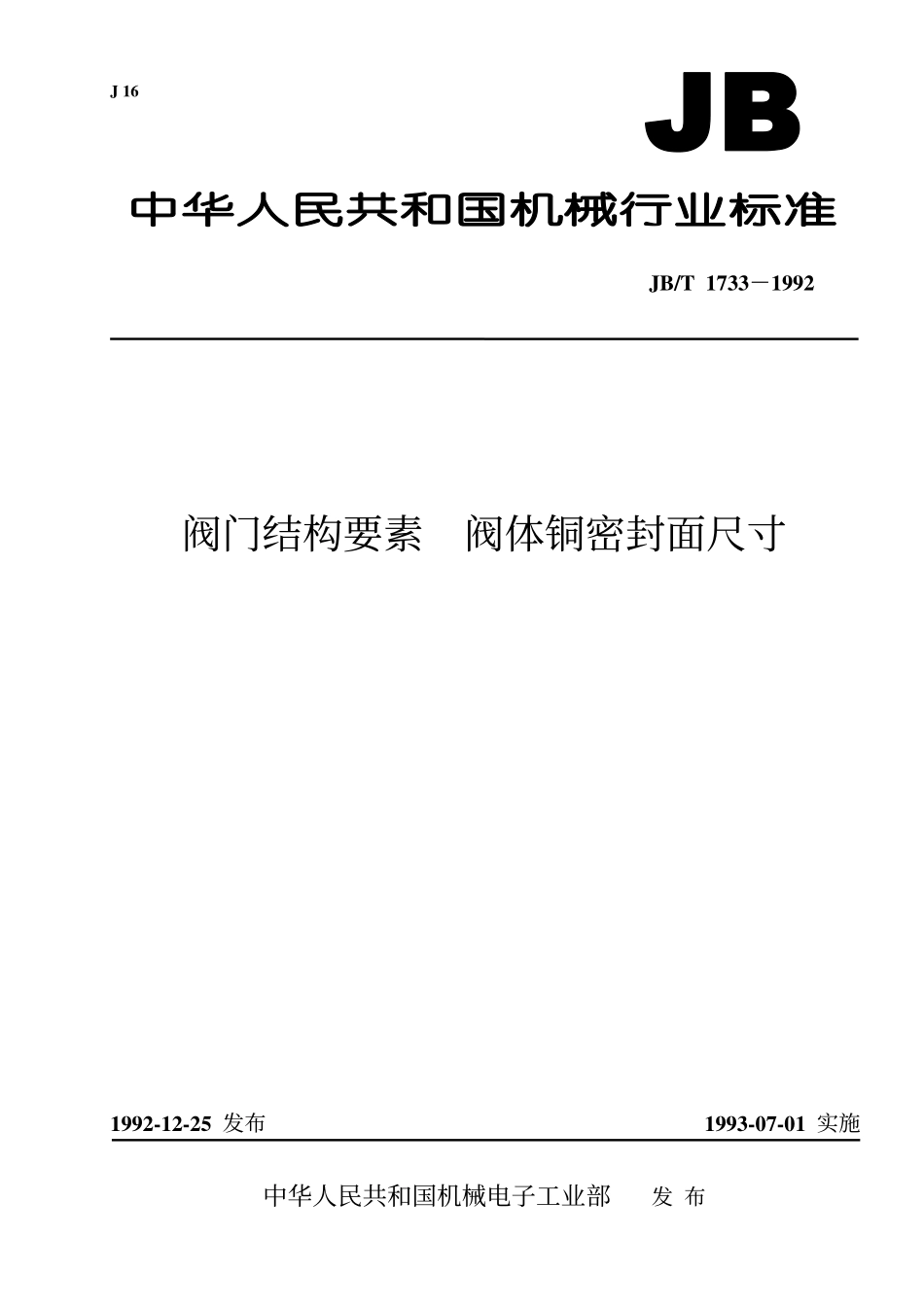

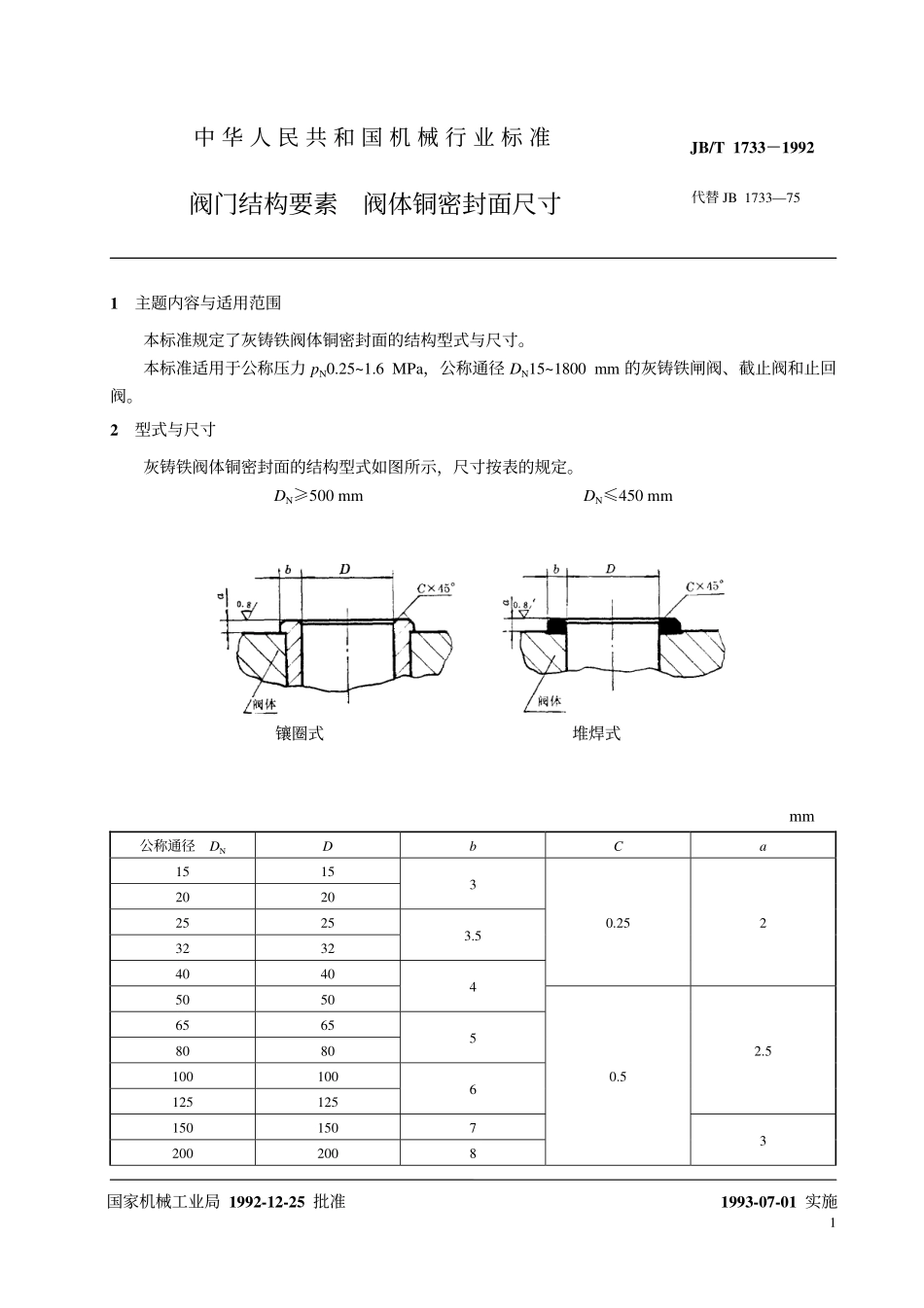

J16JB/T1733－1992阀门结构要素阀体铜密封面尺寸1992-12-25发布1993-07-01实施中华人民共和国机械电子工业部发布11主题内容与适用范围本标准规定了灰铸铁阀体铜密封面的结构型式与尺寸。本标准适用于公称压力pN0.25~1.6MPa，公称通径DN15~1800mm的灰铸铁闸阀、截止阀和止回阀。2型式与尺寸灰铸铁阀体铜密封面的结构型式如图所示，尺寸按表的规定。DN≥500mmDN≤450mm镶圈式堆焊式mm公称通径DNDbCa151520203252532323.540400.2525050465658080510010012512562.5150150720020080.53国家机械工业局1992-12-25批准中华人民共和国机械行业标准阀门结构要素阀体铜密封面尺寸JB/T1733－1992代替JB1733—751993-07-01实施JB/T1733－19922续表mm公称通径DNDbCa2502509300300103.535035011400400121.04450450135500500146600600187007008800800209009002510001000101200120014001400351.514160016001800180040216注：①DN≤450mm采用镶圈式密封面时，a尺寸可大于表中的规定。②DN≥500mm采用堆焊式密封面时，a尺寸不小于4mm，具体尺寸由设计定。附加说明：本标准由机械电子工业部合肥通用机械研究所提出并归口。本标准由机械电子工业部合肥通用机械研究所和北京阀门研究所负责起草。本标准主要起草人陆培文、章华友、洪勉成、王静忻。JB/T1733－1992中华人民共和国机械行业标准阀门结构要素阀体铜密封面尺寸JB/T1733－1992*机械科学研究院出版发行机械科学研究院印刷（北京首体南路2号邮编100044）*开本880×12301/16印张1/4字数4,0001993年2月第一版1993年2月第一次印刷印数1－500定价1.00元机械工业标准服务网：http://www.JB.ac.cn
