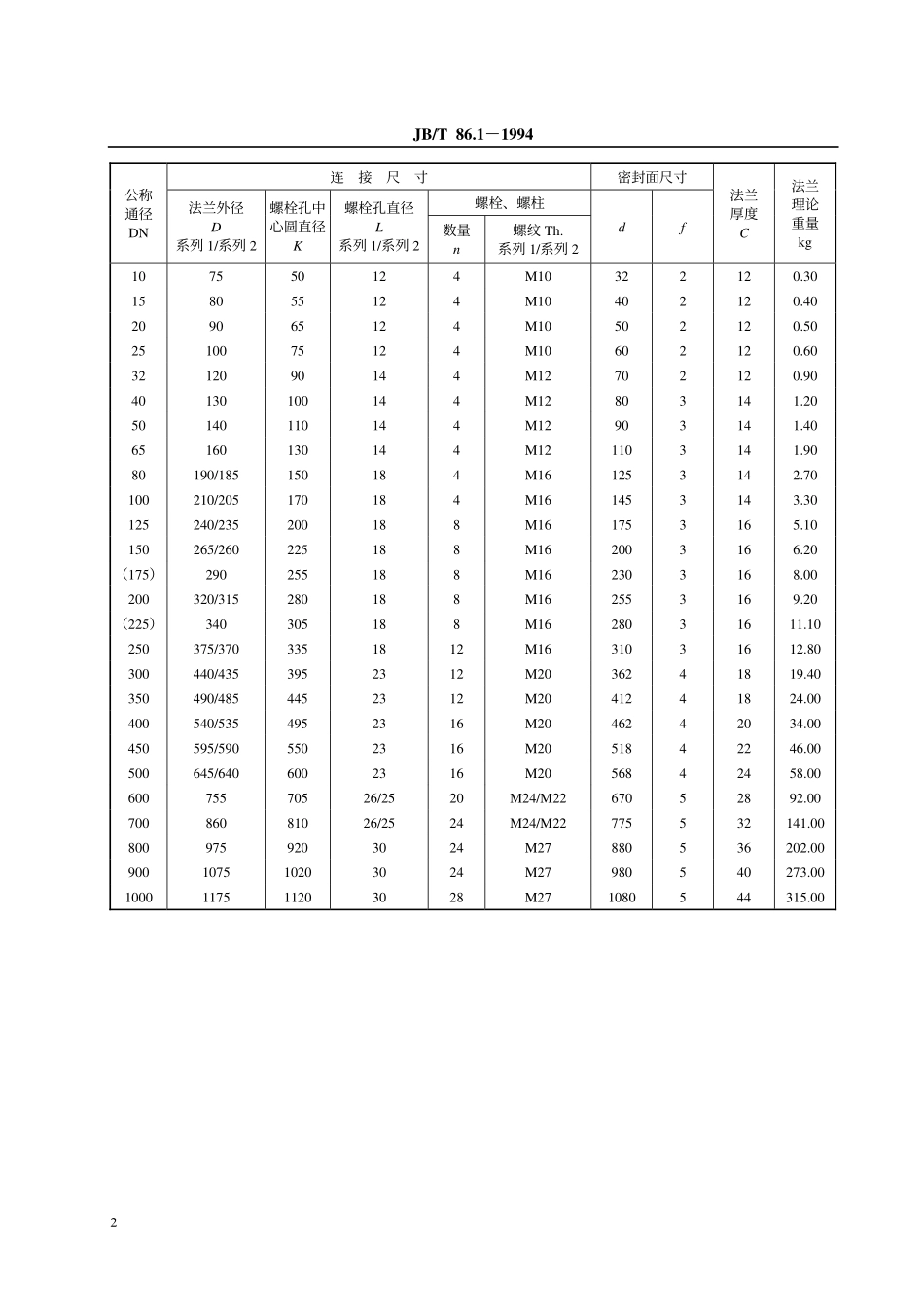

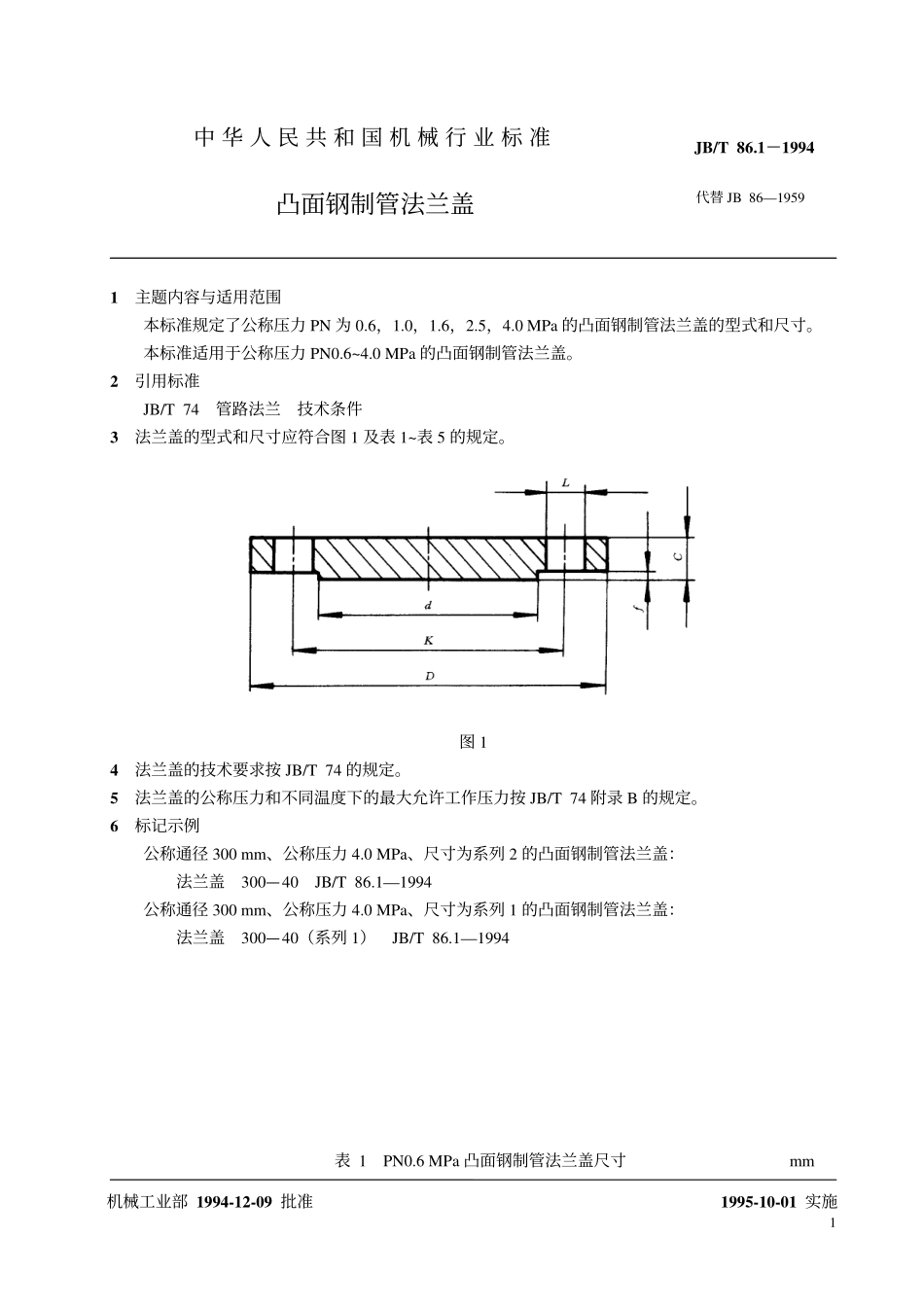

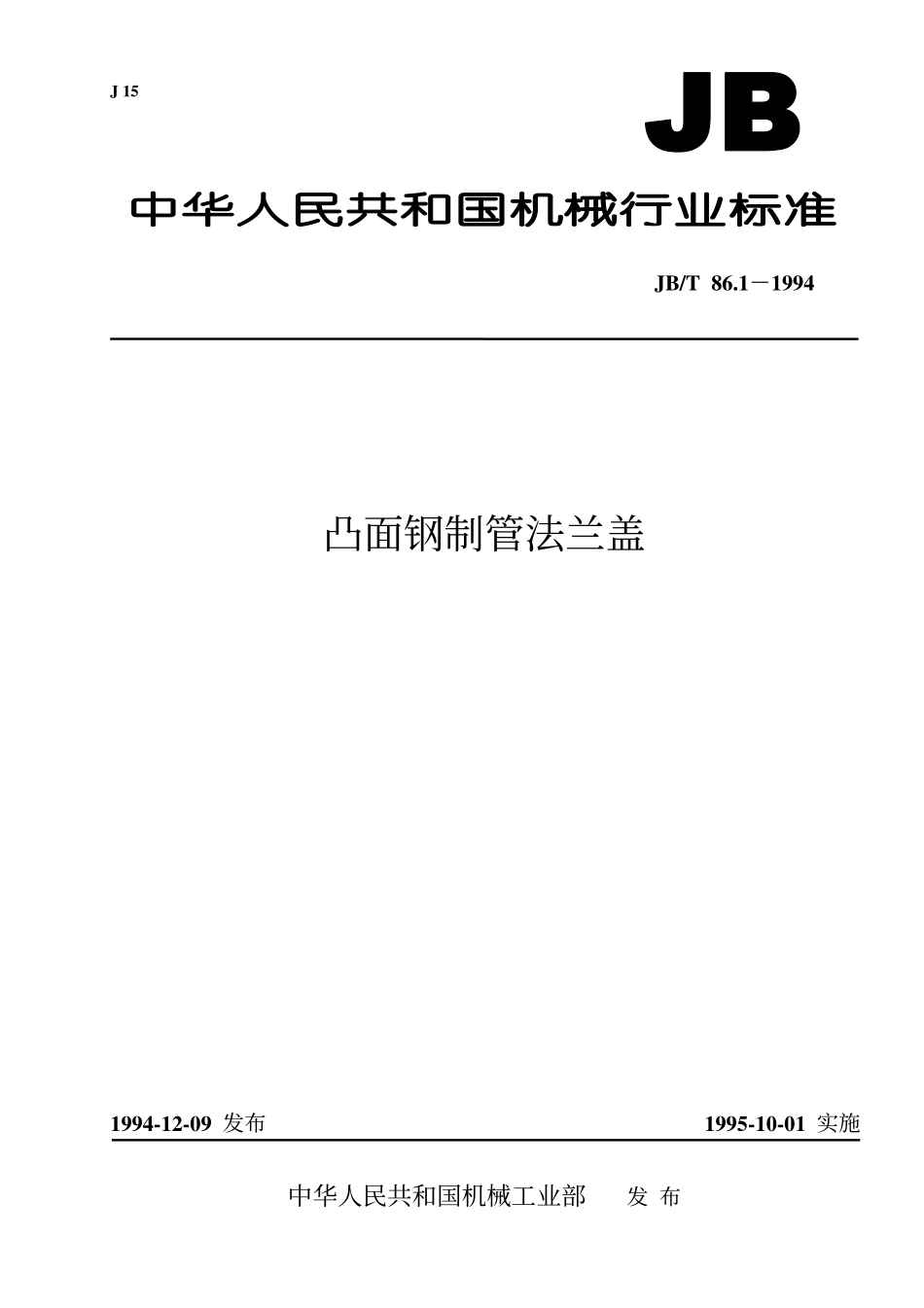

J15JB/T86.1－1994凸面钢制管法兰盖1994-12-09发布1995-10-01实施中华人民共和国机械工业部发布11主题内容与适用范围本标准规定了公称压力PN为0.6，1.0，1.6，2.5，4.0MPa的凸面钢制管法兰盖的型式和尺寸。本标准适用于公称压力PN0.6~4.0MPa的凸面钢制管法兰盖。2引用标准JB/T74管路法兰技术条件3法兰盖的型式和尺寸应符合图1及表1~表5的规定。图14法兰盖的技术要求按JB/T74的规定。5法兰盖的公称压力和不同温度下的最大允许工作压力按JB/T74附录B的规定。6标记示例公称通径300mm、公称压力4.0MPa、尺寸为系列2的凸面钢制管法兰盖：法兰盖300—40JB/T86.1—1994公称通径300mm、公称压力4.0MPa、尺寸为系列1的凸面钢制管法兰盖：法兰盖300—40（系列1）JB/T86.1—1994表1PN0.6MPa凸面钢制管法兰盖尺寸mm机械工业部1994-12-09批准中华人民共和国机械行业标准凸面钢制管法兰盖JB/T86.1－1994代替JB86—19591995-10-01实施JB/T86.1－19942连接尺寸密封面尺寸螺栓、螺柱公称通径DN法兰外径D系列1/系列2螺栓孔中心圆直径K螺栓孔直径L系列1/系列2数量n螺纹Th.系列1/系列2df法兰厚度C法兰理论重量kg107550124M10322120.30158055124M10402120.40209065124M10502120.502510075124M10602120.603212090144M12702120.9040130100144M12803141.2050140110144M12903141.4065160130144M121103141.9080190/185150184M161253142.70100210/205170184M161453143.30125240/235200188M161753165.10150265/260225188M162003166.20（175）290255188M162303168.00200320/315280188M162553169.20（225）340305188M1628031611.10250375/3703351812M1631031612.80300440/4353952312M2036241819.40350490/4854452312M2041241824.00400540/5354952316M2046242034.00450595/5905502316M2051842246.00500645/6406002316M2056842458.0060075570526/2520M24/M2267052892.0070086081026/2524M24/M22775532141.008009759203024M27880536202.00900107510203024M27980540273.001000117511203028M271080544315.00JB/T86.1－19943表2PN1.0MPa凸面钢制管法兰盖尺寸mm连接尺寸密封面尺寸螺栓、螺柱公称通径DN法兰外径D系列1/系列2螺栓孔中心圆直径K螺栓孔直径L系列1/系列2数量n螺纹Th.系列1/系列2df法兰厚度C法兰理论重量kg109060144M12402120.50159565144M12452120.602010575144M12552120.702511585144M12652120.8032140/135100184M16782121.1040150/145110184M16853141.5050165/160125184M161...
