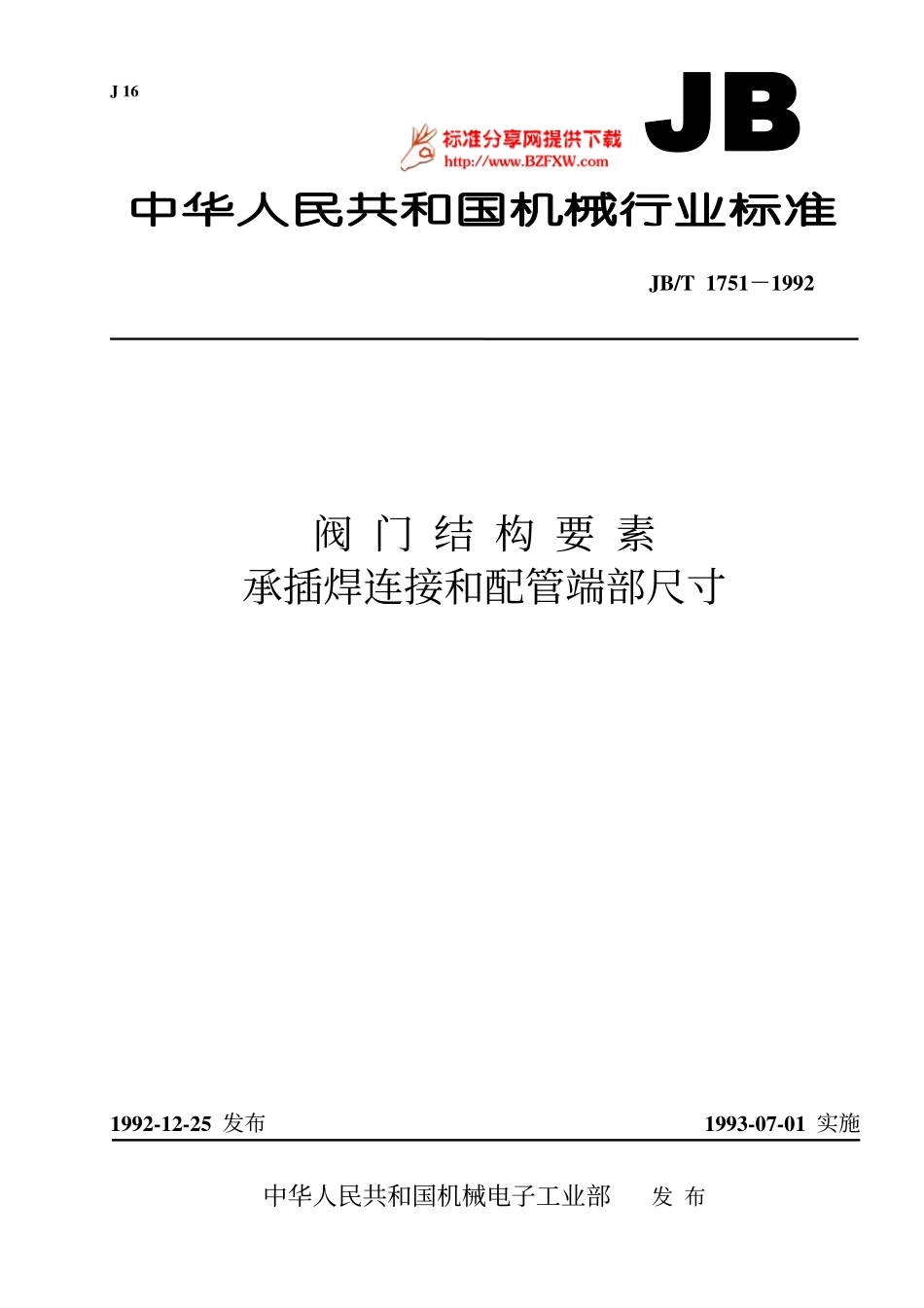

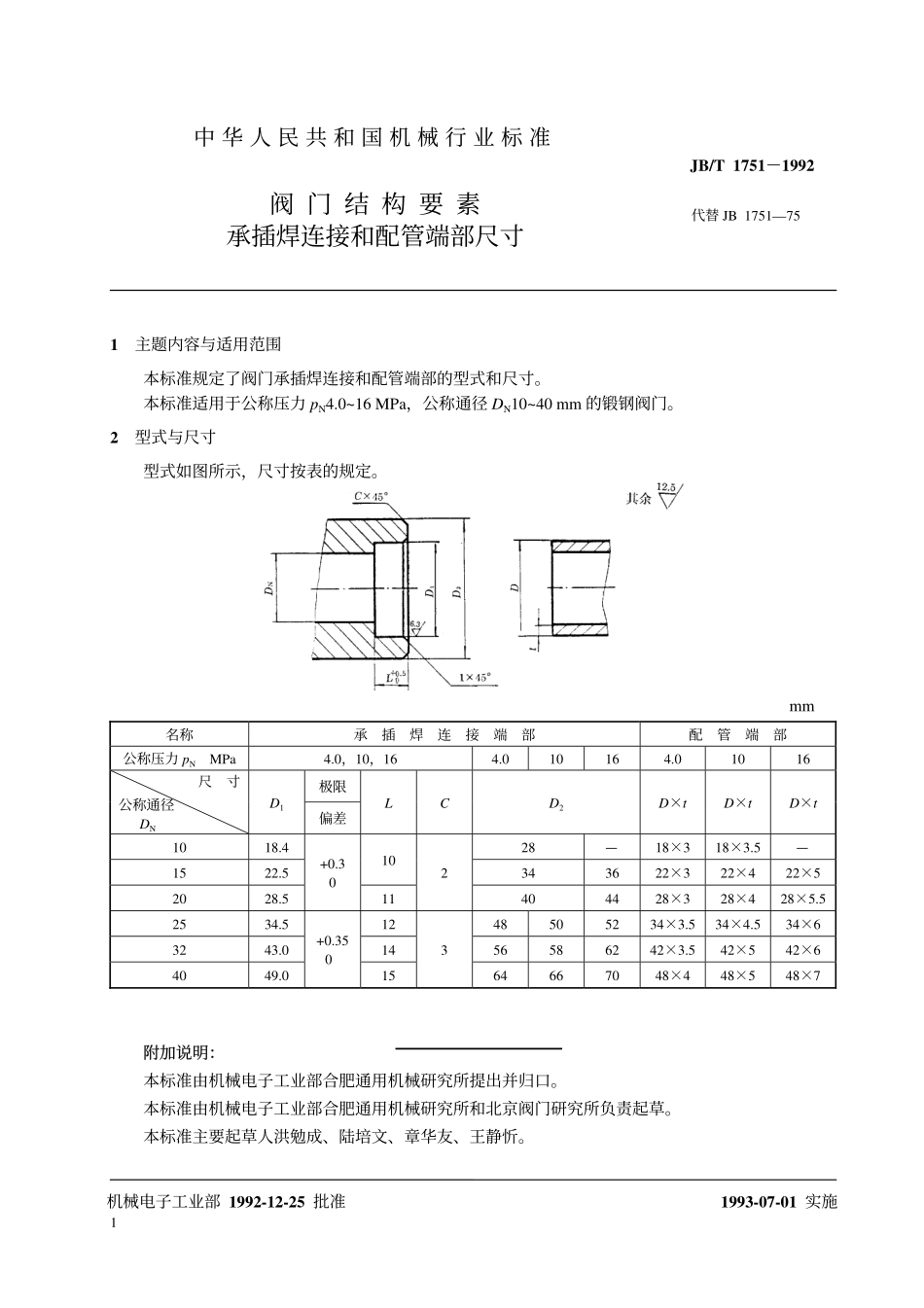

J16JB/T1751－1992阀门结构要素承插焊连接和配管端部尺寸1992-12-25发布1993-07-01实施中华人民共和国机械电子工业部发布11主题内容与适用范围本标准规定了阀门承插焊连接和配管端部的型式和尺寸。本标准适用于公称压力pN4.0~16MPa，公称通径DN10~40mm的锻钢阀门。2型式与尺寸型式如图所示，尺寸按表的规定。mm名称承插焊连接端部配管端部公称压力pNMPa4.0，10，164.010164.01016极限尺寸公称通径DND1偏差LCD2D×tD×tD×t1018.428—18×318×3.5—1522.510343622×322×422×52028.5+0.30112404428×328×428×5.52534.51248505234×3.534×4.534×63243.01456586242×3.542×542×64049.0+0.35015364667048×448×548×7附加说明：本标准由机械电子工业部合肥通用机械研究所提出并归口。本标准由机械电子工业部合肥通用机械研究所和北京阀门研究所负责起草。本标准主要起草人洪勉成、陆培文、章华友、王静忻。机械电子工业部1992-12-25批准中华人民共和国机械行业标准阀门结构要素承插焊连接和配管端部尺寸JB/T1751－1992代替JB1751—751993-07-01实施JB/T1751－1992中华人民共和国机械行业标准阀门结构要素承插焊连接和配管端部尺寸JB/T1751－1992*机械科学研究院出版发行机械科学研究院印刷（北京首体南路2号邮编100044）*开本880×12301/16印张1/4字数2,0001992年2月第一版1992年2月第一次印刷印数1－500定价1.00元机械工业标准服务网：http://www.JB.ac.cn
