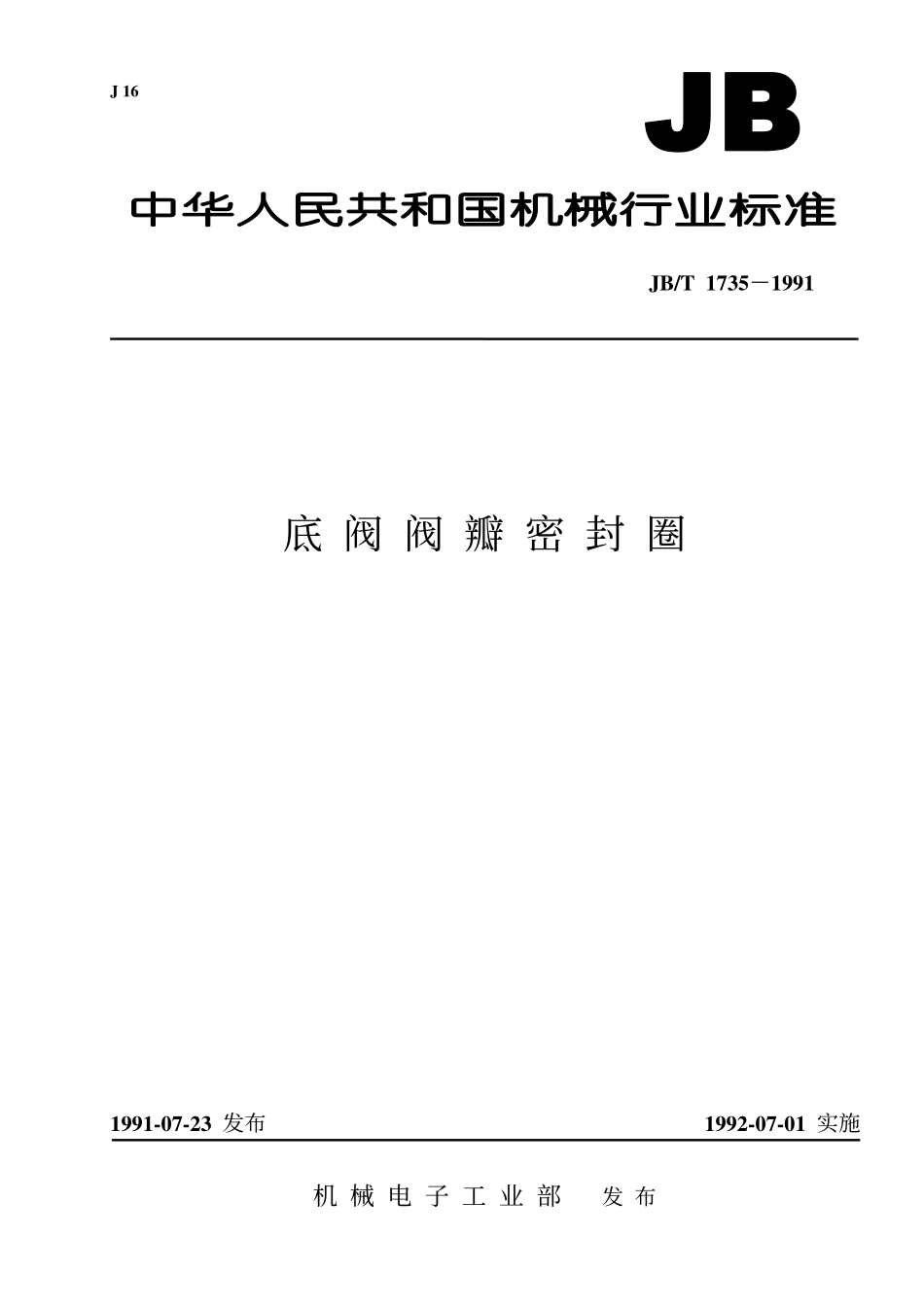

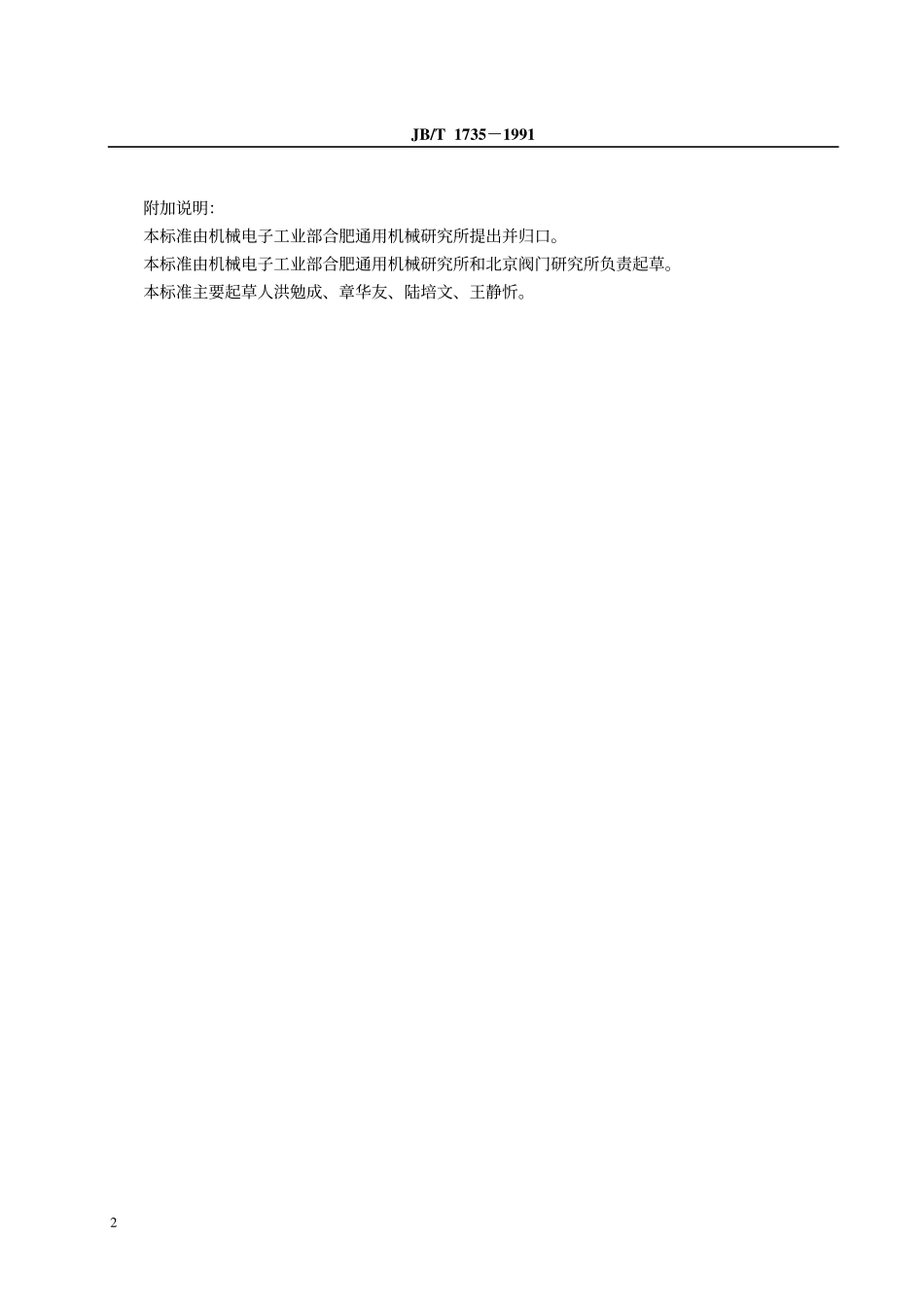

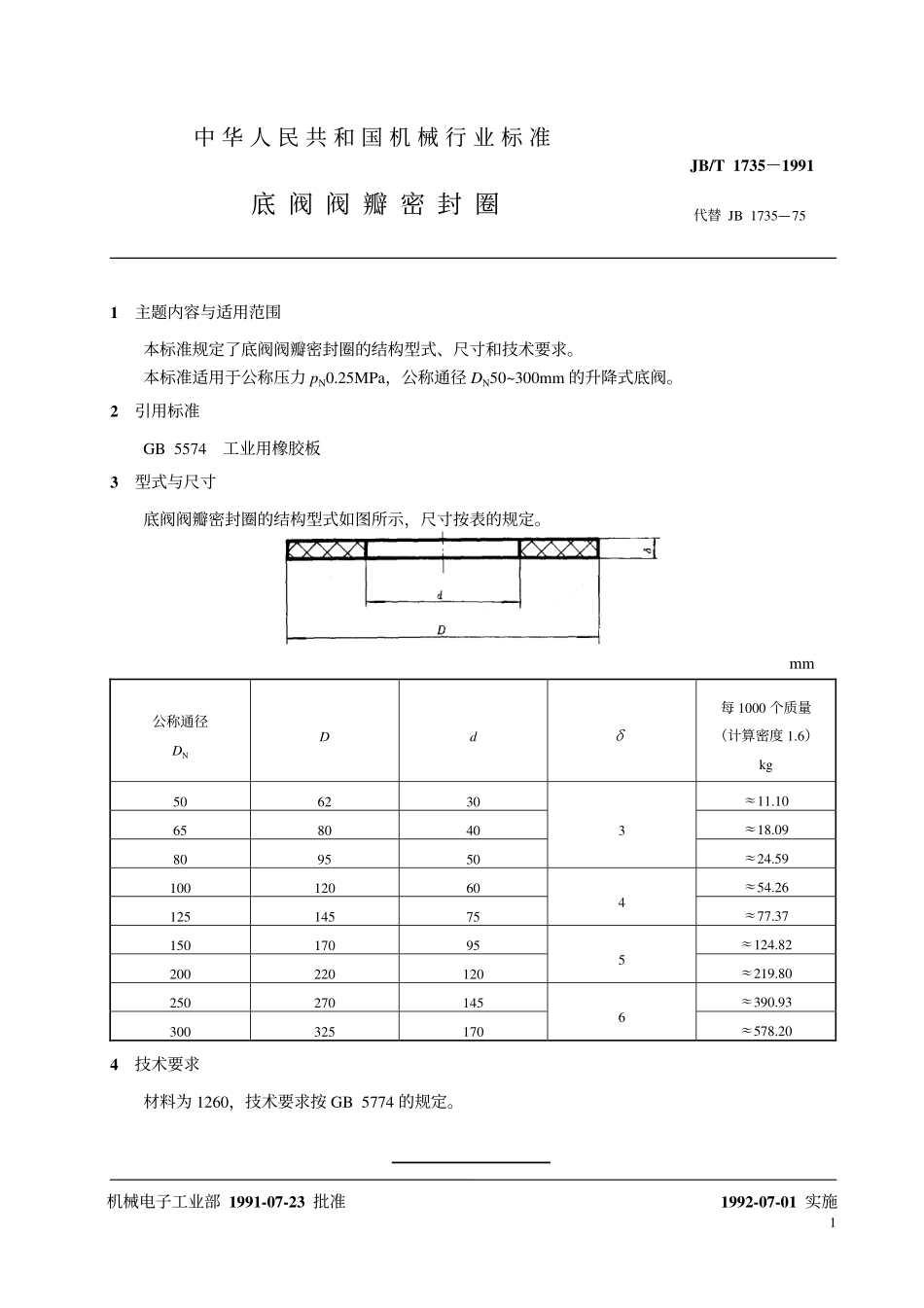

J16JB/T1735－1991底阀阀瓣密封圈1991-07-23发布1992-07-01实施机械电子工业部发布11主题内容与适用范围本标准规定了底阀阀瓣密封圈的结构型式、尺寸和技术要求。本标准适用于公称压力pN0.25MPa，公称通径DN50~300mm的升降式底阀。2引用标准GB5574工业用橡胶板3型式与尺寸底阀阀瓣密封圈的结构型式如图所示，尺寸按表的规定。mm公称通径DNDdδ每1000个质量（计算密度1.6）kg506230≈11.10658040≈18.098095503≈24.5910012060≈54.26125145754≈77.3715017095≈124.822002201205≈219.80250270145≈390.933003251706≈578.204技术要求材料为1260，技术要求按GB5774的规定。机械电子工业部1991-07-23批准中华人民共和国机械行业标准底阀阀瓣密封圈JB/T1735－1991代替JB1735—751992-07-01实施JB/T1735－19912附加说明：本标准由机械电子工业部合肥通用机械研究所提出并归口。本标准由机械电子工业部合肥通用机械研究所和北京阀门研究所负责起草。本标准主要起草人洪勉成、章华友、陆培文、王静忻。JB/T1735－1991中华人民共和国机械行业标准底阀阀瓣密封圈JB/T1735－1991*机械科学研究院出版发行机械科学研究院印刷（北京首体南路2号邮编100044）*开本880×12301/16印张3/8字数2,0001993年1月第一版1993年1月第一次印刷印数1－500定价5.00元编号93001机械工业标准服务网：http://www.JB.ac.cn
