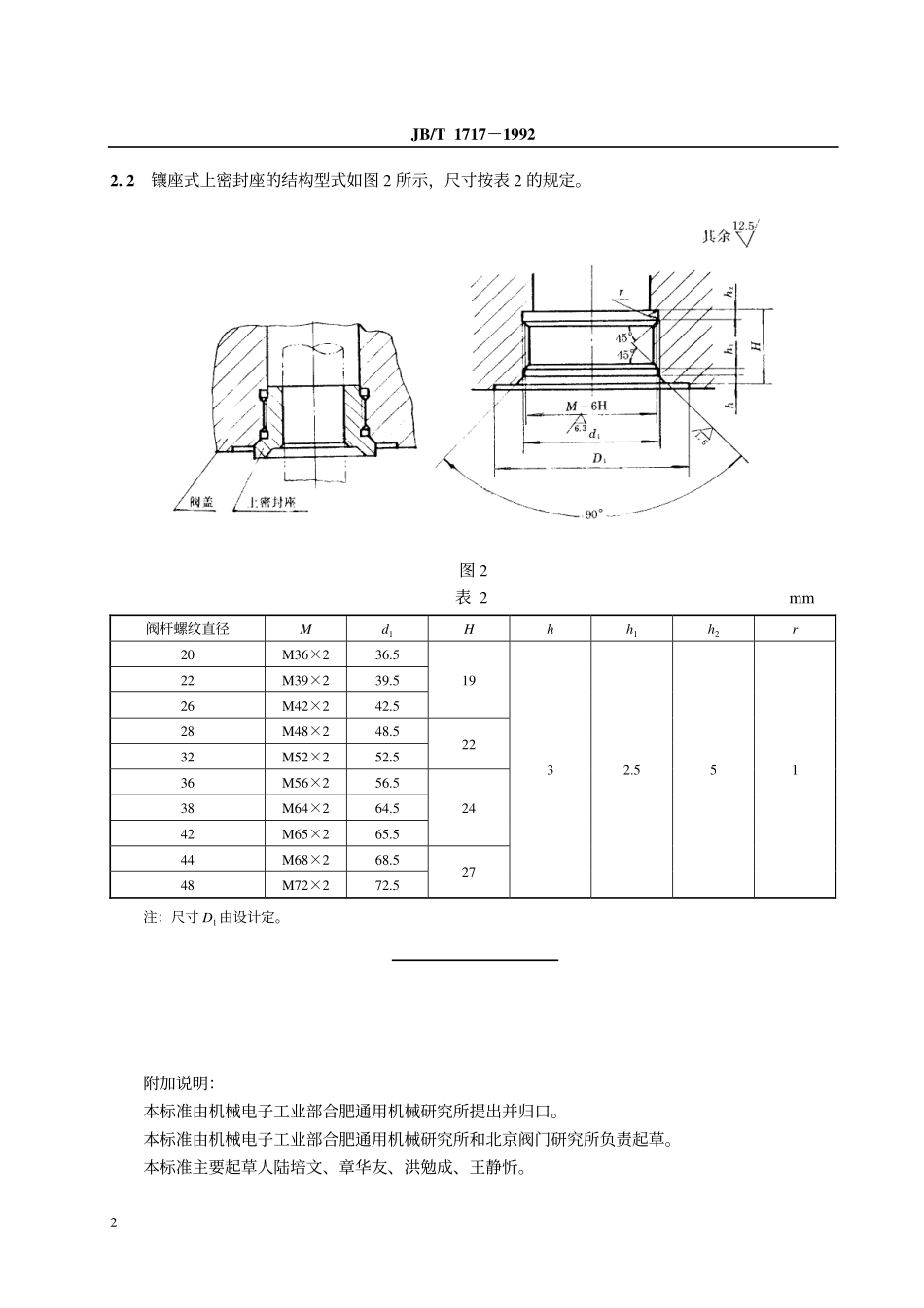

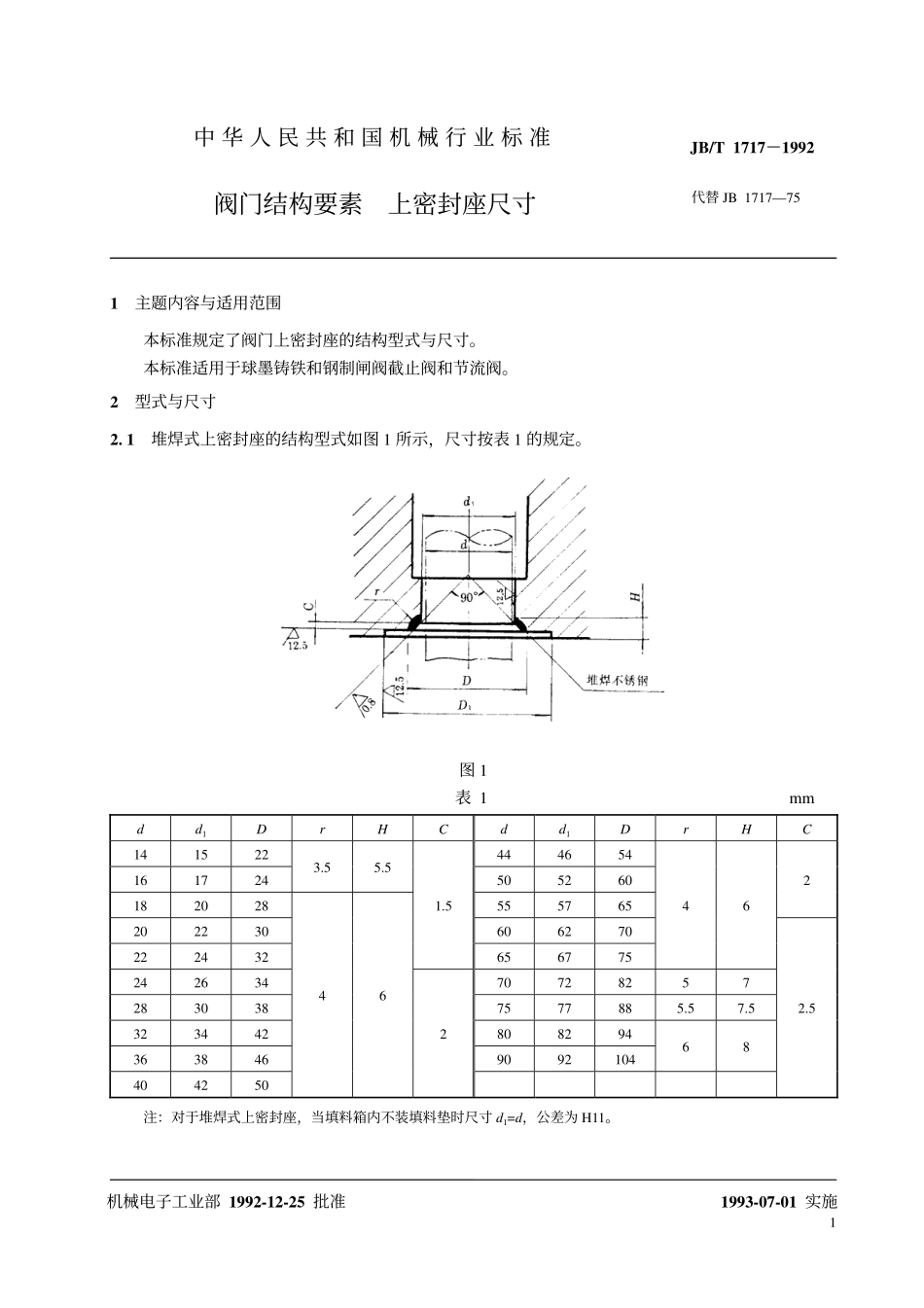

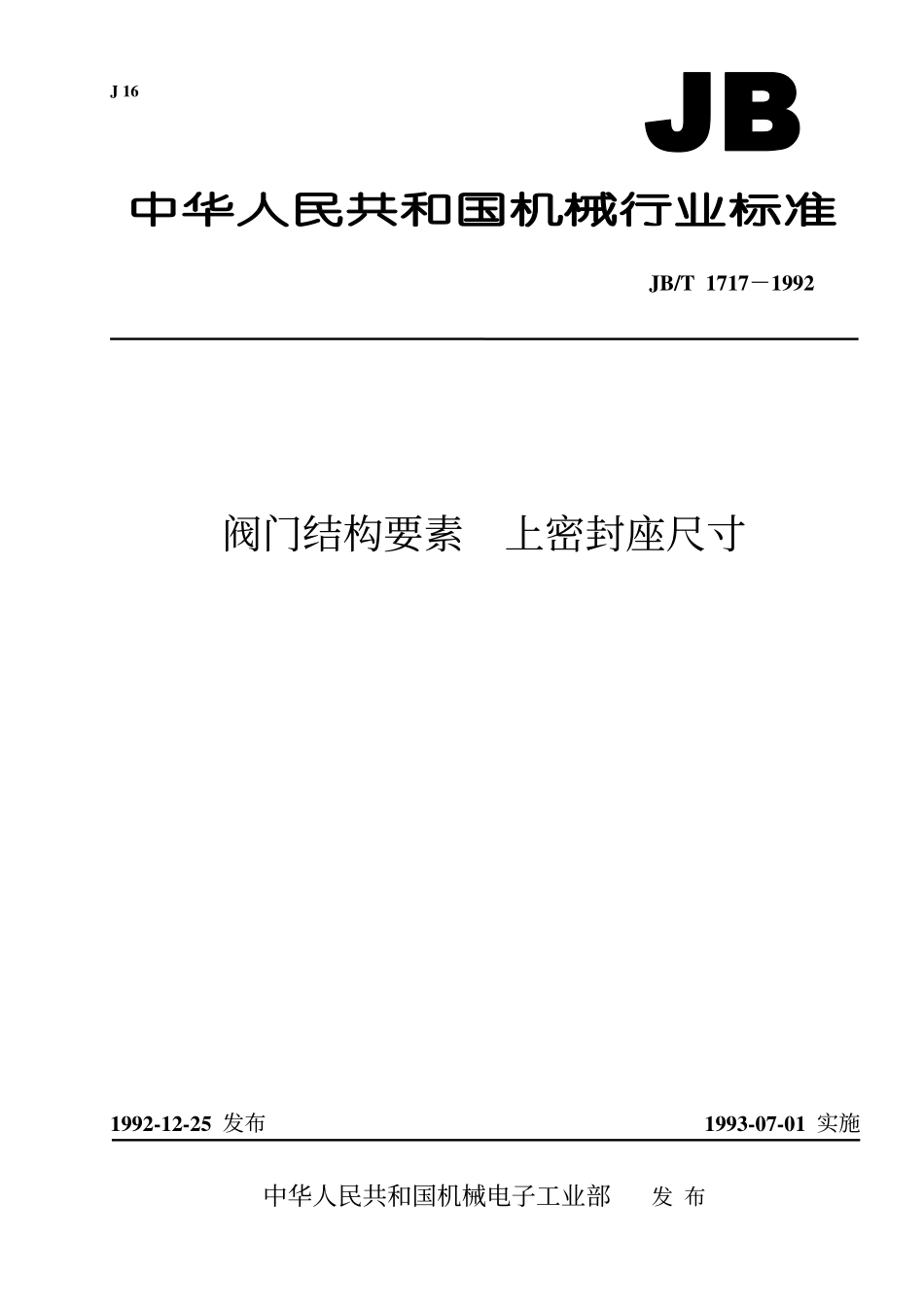

J16JB/T1717－1992阀门结构要素上密封座尺寸1992-12-25发布1993-07-01实施中华人民共和国机械电子工业部发布11主题内容与适用范围本标准规定了阀门上密封座的结构型式与尺寸。本标准适用于球墨铸铁和钢制闸阀截止阀和节流阀。2型式与尺寸2.1堆焊式上密封座的结构型式如图1所示，尺寸按表1的规定。图1表1mmdd1DrHCdd1DrHC1415224446541617243.55.550526018202855576522022306062702224321.565677546242634707282572830387577885.57.53234428082943638469092104684042504622.5注：对于堆焊式上密封座，当填料箱内不装填料垫时尺寸d1=d，公差为H11。机械电子工业部1992-12-25批准中华人民共和国机械行业标准阀门结构要素上密封座尺寸JB/T1717－1992代替JB1717—751993-07-01实施JB/T1717－199222.2镶座式上密封座的结构型式如图2所示，尺寸按表2的规定。图2表2mm阀杆螺纹直径Md1Hhh1h2r20M36×236.522M39×239.526M42×242.51928M48×248.532M52×252.52236M56×256.538M64×264.542M65×265.52444M68×268.548M72×272.52732.551注：尺寸D1由设计定。附加说明：本标准由机械电子工业部合肥通用机械研究所提出并归口。本标准由机械电子工业部合肥通用机械研究所和北京阀门研究所负责起草。本标准主要起草人陆培文、章华友、洪勉成、王静忻。JB/T1717－1992中华人民共和国机械行业标准阀门结构要素上密封座尺寸JB/T1717－1992*机械科学研究院出版发行机械科学研究院印刷（北京首体南路2号邮编100044）*开本880×12301/16印张1/4字数4,0001993年2月第一版1993年2月第一次印刷印数1－500定价1.00元机械工业标准服务网：http://www.JB.ac.cn
