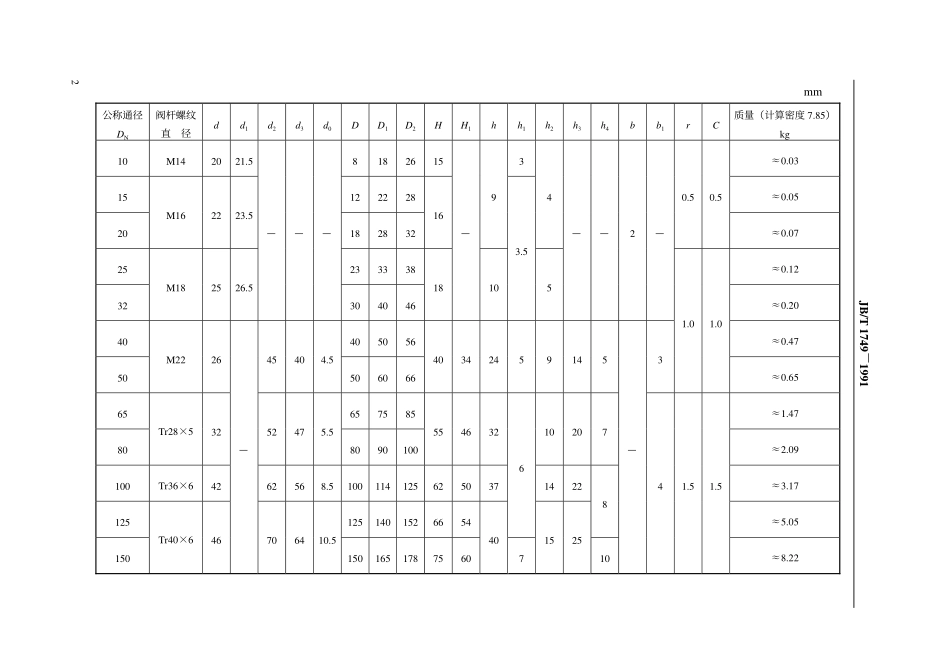

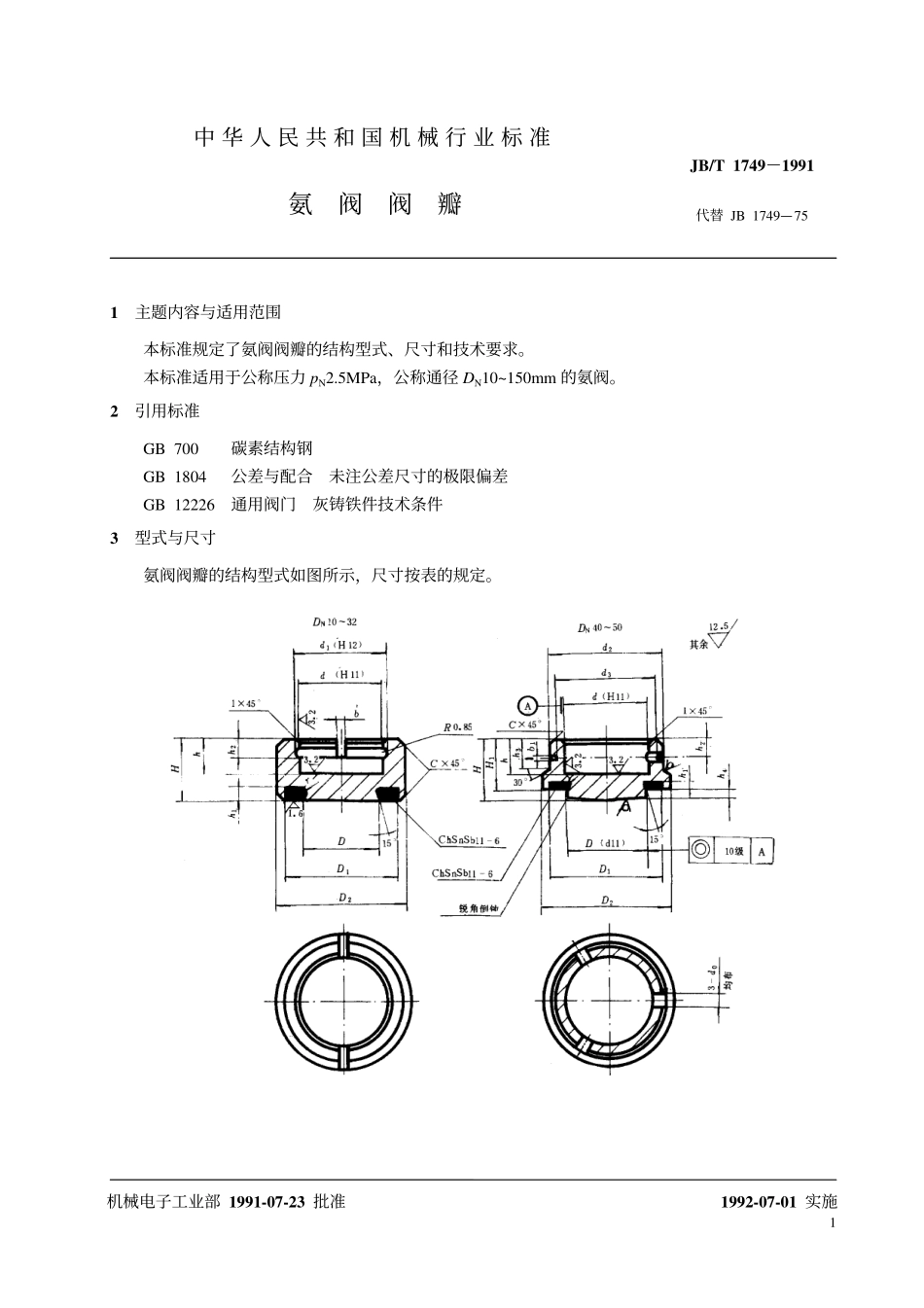

J16JB/T1749－1991氨阀阀瓣1991-07-23发布1992-07-01实施机械电子工业部发布11主题内容与适用范围本标准规定了氨阀阀瓣的结构型式、尺寸和技术要求。本标准适用于公称压力pN2.5MPa，公称通径DN10~150mm的氨阀。2引用标准GB700碳素结构钢GB1804公差与配合未注公差尺寸的极限偏差GB12226通用阀门灰铸铁件技术条件3型式与尺寸氨阀阀瓣的结构型式如图所示，尺寸按表的规定。机械电子工业部1991-07-23批准中华人民共和国机械行业标准氨阀阀瓣JB/T1749－1991代替JB1749—751992-07-01实施JB/T1749－19912mm公称通径DN阀杆螺纹直径dd1d2d3d0DD1D2HH1hh1h2h3h4bb1rC质量（计算密度7.85）kg10M142021.581826153≈0.0315122228≈0.0520M162223.518283216940.50.5≈0.0725233338≈0.1232M182526.5———30404618—103.55——2—≈0.2040405056≈0.4750M222645404.55060664034245914531.01.0≈0.6565657585≈1.4780Tr28×53252475.5809010055463210207≈2.09100Tr36×64262568.51001141256250371422≈3.17125125140152665468≈5.05150Tr40×646—706410.51501651787560407152510—41.51.5≈8.22JB/T1749－199134技术要求4.1对于DN10~32mm阀门材料为A3，技术要求按GB700的规定；对于DN40~150mm阀门材料为HT200，技术要求按GB12226的规定。4.2未注公差尺寸的公差等级按GB1804规定的IT14。附加说明：本标准由机械电子工业部合肥通用机械研究所提出并归口。本标准由机械电子工业部合肥通用机械研究所和北京阀门研究所负责起草。本标准主要起草人陆培文、章华友、洪勉成、王静忻。JB/T1749－1991中华人民共和国机械行业标准氨阀阀瓣JB/T1749－1991*机械科学研究院出版发行机械科学研究院印刷（北京首体南路2号邮编100044）*开本880×12301/16印张1/2字数6,0001993年1月第一版1993年1月第一次印刷印数1－500定价5.00元编号93001机械工业标准服务网：http://www.JB.ac.cn
