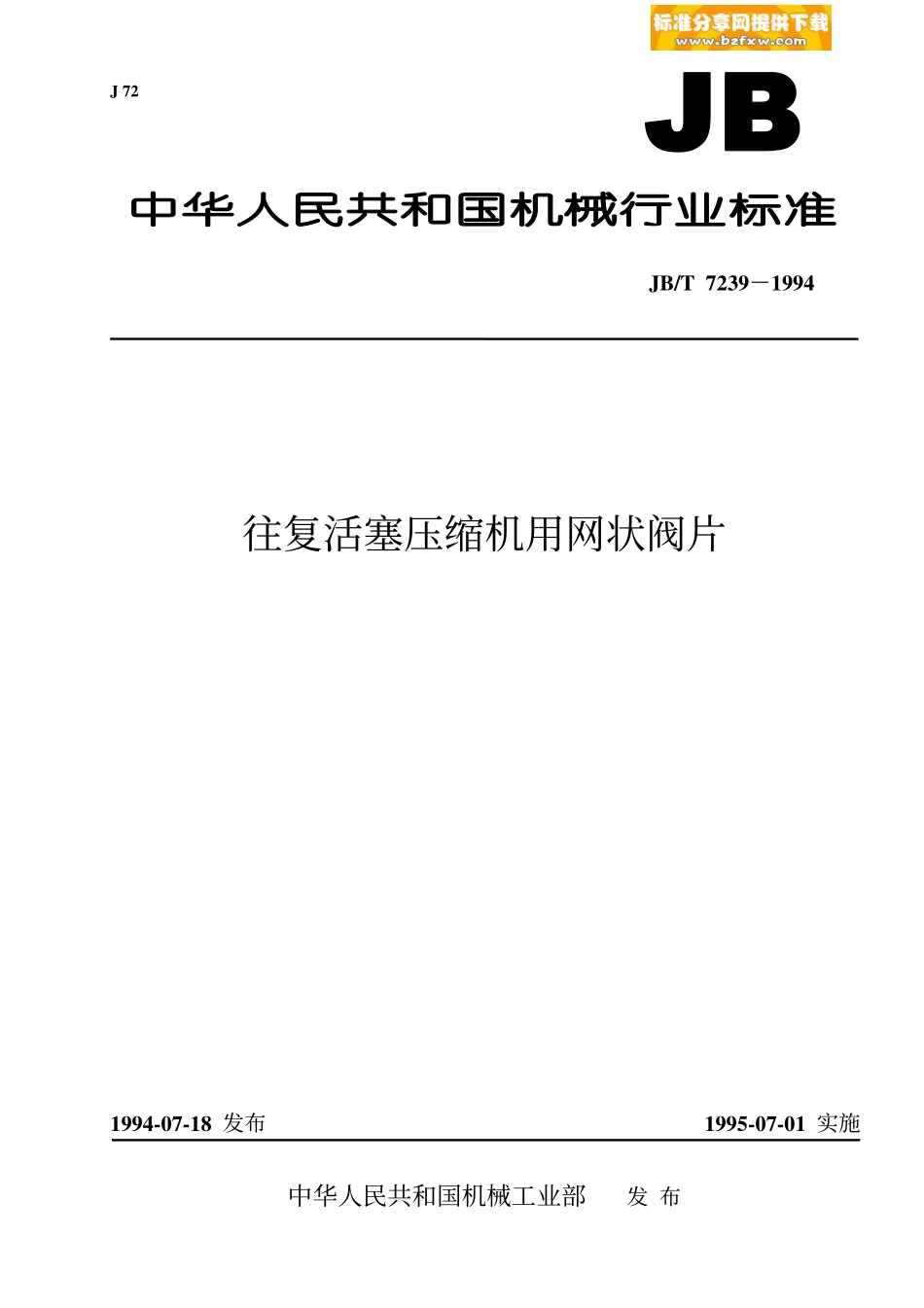

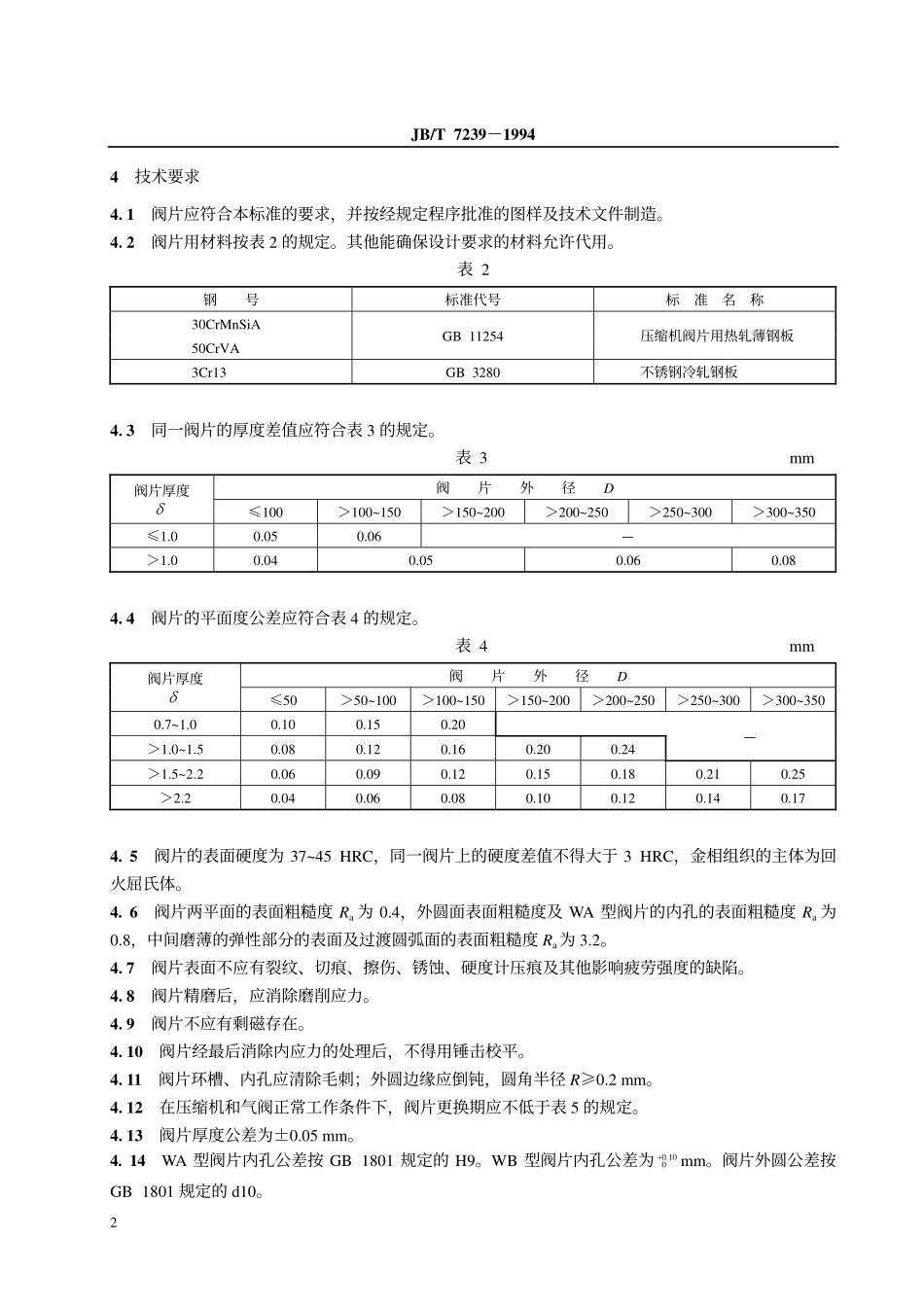

J72JB/T7239－1994往复活塞压缩机用网状阀片1994-07-18发布1995-07-01实施中华人民共和国机械工业部发布11主题内容与适用范围本标准规定了往复活塞压缩机用网状阀片的分类、技术要求、检验与验收规则、标志、包装及贮存等要求。本标准适用于往复活塞压缩机网状气阀用的网状阀片（以下简称阀片）。2引用标准GB1801公差与配合尺寸至500mm孔、轴公差带与配合GB2828逐批检查计数抽样程序及抽样表（适用于连续批的检查）GB3280不锈钢冷轧钢板GB11254压缩机阀片用热轧薄钢板3产品分类3.1阀片型式按表1的规定。表1型式代号结构型式结构图形及尺寸WA阀片有导向内孔附录AWBⅠ阀片中间带有单通口弹性臂的无导向内孔WBWBⅡ阀片中间带有双通口弹性臂的无导向内孔附录B3.2阀片代号的标记方法按下述规定。3.3标记示例b=4mm，D=150mm，d0=34mm，δ=1.5mm有导向内孔的阀片应标记为：WA4–150×34×1.5JB/T7239—94机械工业部1994-07-18批准中华人民共和国机械行业标准往复活塞压缩机用网状阀片JB/T7239－19941995-07-01实施阀片厚度δ，mm阀片内径d0，mm阀片外径，D，mm阀片各环槽宽度b，mm阀片型式代号—××JB/T7239－199424技术要求4.1阀片应符合本标准的要求，并按经规定程序批准的图样及技术文件制造。4.2阀片用材料按表2的规定。其他能确保设计要求的材料允许代用。表2钢号标准代号标准名称30CrMnSiA50CrVAGB11254压缩机阀片用热轧薄钢板3Cr13GB3280不锈钢冷轧钢板4.3同一阀片的厚度差值应符合表3的规定。表3mm阀片外径D阀片厚度δ≤100＞100~150＞150~200＞200~250＞250~300＞300~350≤1.00.050.06—＞1.00.040.050.060.084.4阀片的平面度公差应符合表4的规定。表4mm阀片外径D阀片厚度δ≤50＞50~100＞100~150＞150~200＞200~250＞250~300＞300~3500.7~1.00.100.150.20＞1.0~1.50.080.120.160.200.24—＞1.5~2.20.060.090.120.150.180.210.25＞2.20.040.060.080.100.120.140.174.5阀片的表面硬度为37~45HRC，同一阀片上的硬度差值不得大于3HRC，金相组织的主体为回火屈氏体。4.6阀片两平面的表面粗糙度Ra为0.4，外圆面表面粗糙度及WA型阀片的内孔的表面粗糙度Ra为0.8，中间磨薄的弹性部分的表面及过渡圆弧面的表面粗糙度Ra为3.2。4.7阀片表面不应有裂纹、切痕、擦伤、锈蚀、硬度计压痕及其他影响疲劳强度的缺陷。4.8阀片精磨后，应消除磨削应力。4.9阀片不应有剩磁存在。4.10阀片经最后消除内应力的处理后，不得用锤击校平。4.11阀片环槽、内孔应清除毛刺；...
