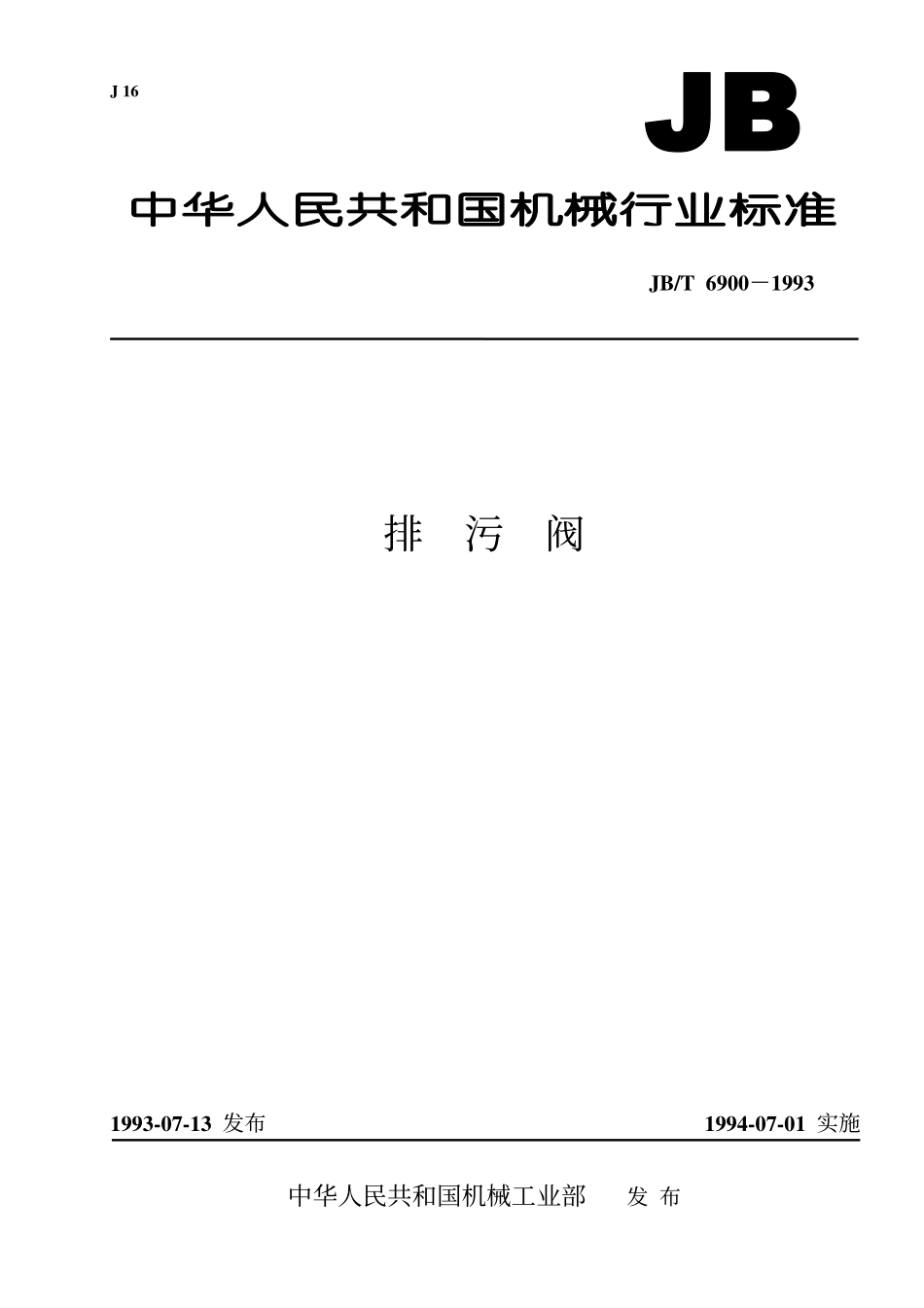

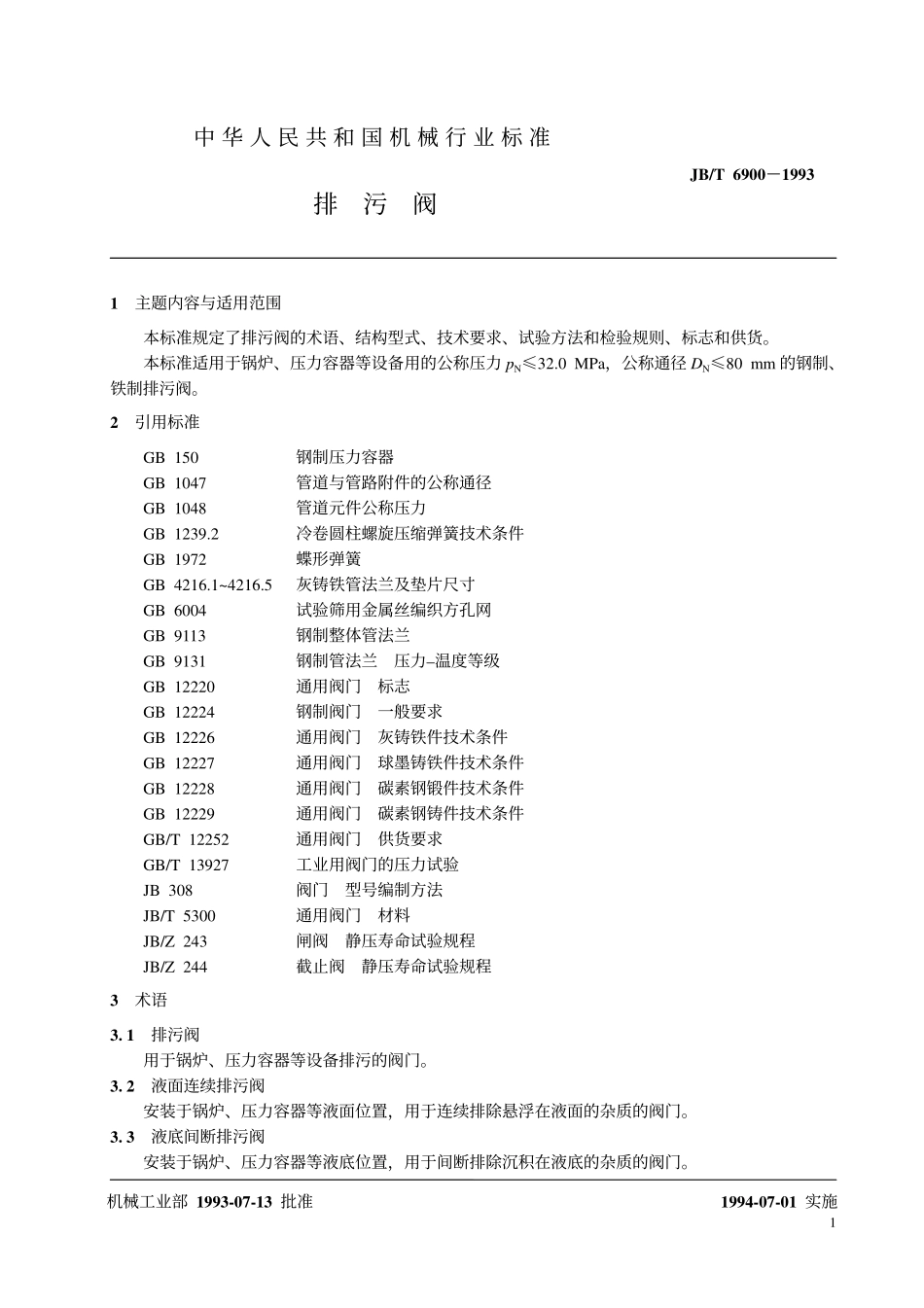

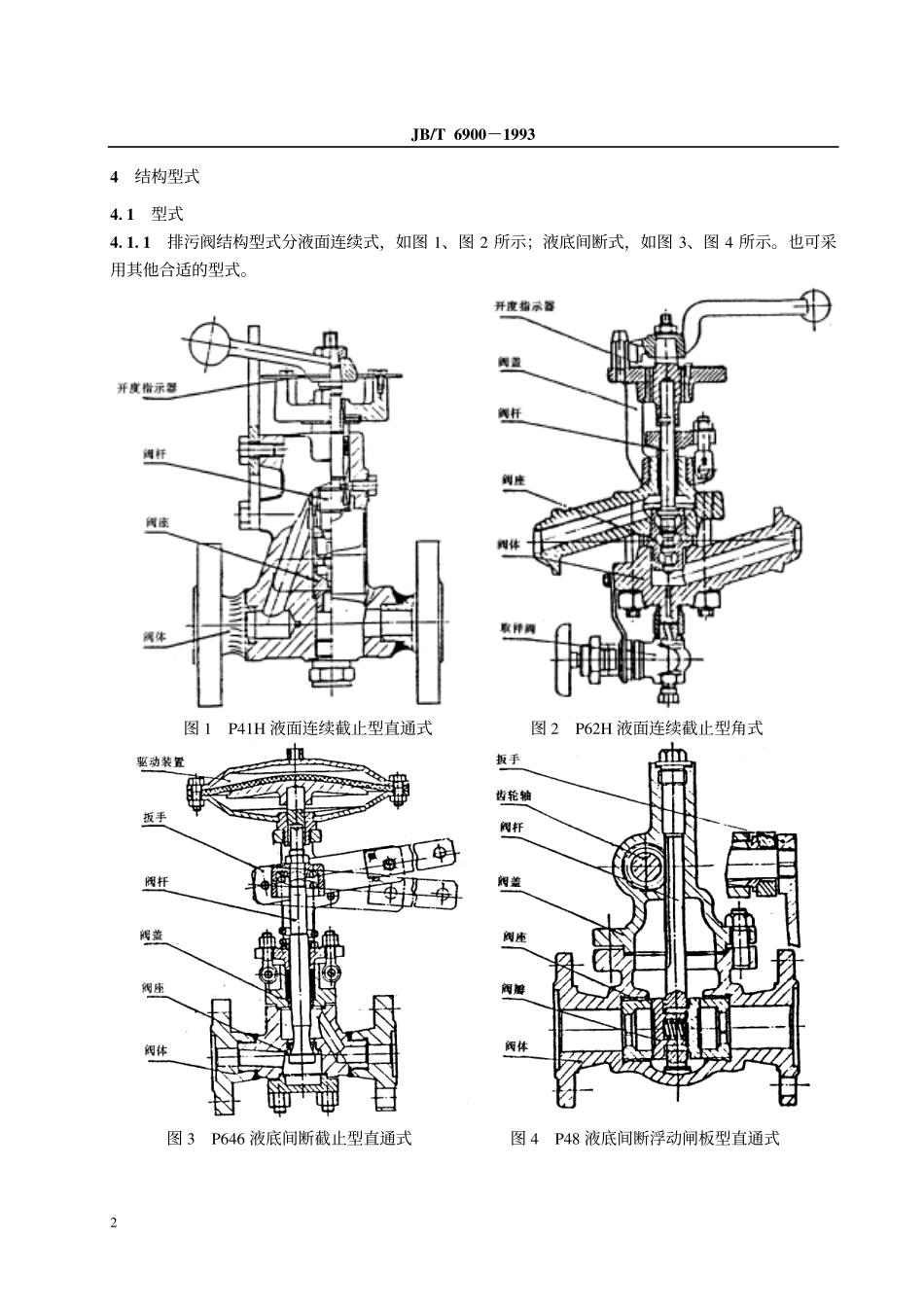

J16JB/T6900－1993排污阀1993-07-13发布1994-07-01实施中华人民共和国机械工业部发布11主题内容与适用范围本标准规定了排污阀的术语、结构型式、技术要求、试验方法和检验规则、标志和供货。本标准适用于锅炉、压力容器等设备用的公称压力pN≤32.0MPa，公称通径DN≤80mm的钢制、铁制排污阀。2引用标准GB150钢制压力容器GB1047管道与管路附件的公称通径GB1048管道元件公称压力GB1239.2冷卷圆柱螺旋压缩弹簧技术条件GB1972蝶形弹簧GB4216.1~4216.5灰铸铁管法兰及垫片尺寸GB6004试验筛用金属丝编织方孔网GB9113钢制整体管法兰GB9131钢制管法兰压力–温度等级GB12220通用阀门标志GB12224钢制阀门一般要求GB12226通用阀门灰铸铁件技术条件GB12227通用阀门球墨铸铁件技术条件GB12228通用阀门碳素钢锻件技术条件GB12229通用阀门碳素钢铸件技术条件GB/T12252通用阀门供货要求GB/T13927工业用阀门的压力试验JB308阀门型号编制方法JB/T5300通用阀门材料JB/Z243闸阀静压寿命试验规程JB/Z244截止阀静压寿命试验规程3术语3.1排污阀用于锅炉、压力容器等设备排污的阀门。3.2液面连续排污阀安装于锅炉、压力容器等液面位置，用于连续排除悬浮在液面的杂质的阀门。3.3液底间断排污阀安装于锅炉、压力容器等液底位置，用于间断排除沉积在液底的杂质的阀门。机械工业部1993-07-13批准中华人民共和国机械行业标准排污阀JB/T6900－19931994-07-01实施JB/T6900－199324结构型式4.1型式4.1.1排污阀结构型式分液面连续式，如图1、图2所示；液底间断式，如图3、图4所示。也可采用其他合适的型式。图1P41H液面连续截止型直通式图2P62H液面连续截止型角式图3P646液底间断截止型直通式图4P48液底间断浮动闸板型直通式JB/T6900－199334.1.2图1至图4型式均适用于钢制排污阀。铁制排污阀只适用图4的型式。4.2型号编制4.2.1排污阀产品类型代号用大写拼音字母“P”表示。4.2.2排污阀结构型式代号按表1的规定。表1排污阀结构型式代号截止型直通式1液面连续截止型角式2截止型直流式5截止型直通式6截止型角式7液底间断浮动闸板型直通式84.2.3排污阀其余单元的代号，按JB308的规定。4.2.4排污阀型号编制由下列单元组成。5技术要求5.1基本参数5.1.1排污阀公称通径按GB1047的规定。5.1.2排污阀公称压力按GB1048的规定。5.1.3钢制排污阀的压力–温度等级按GB9131的规定。5.1.4球墨铸铁制排污阀的压力–温度等级按表2的规定。表2MPa使用温度℃–30~120150200250300350公称压力pN最高工作压力...
