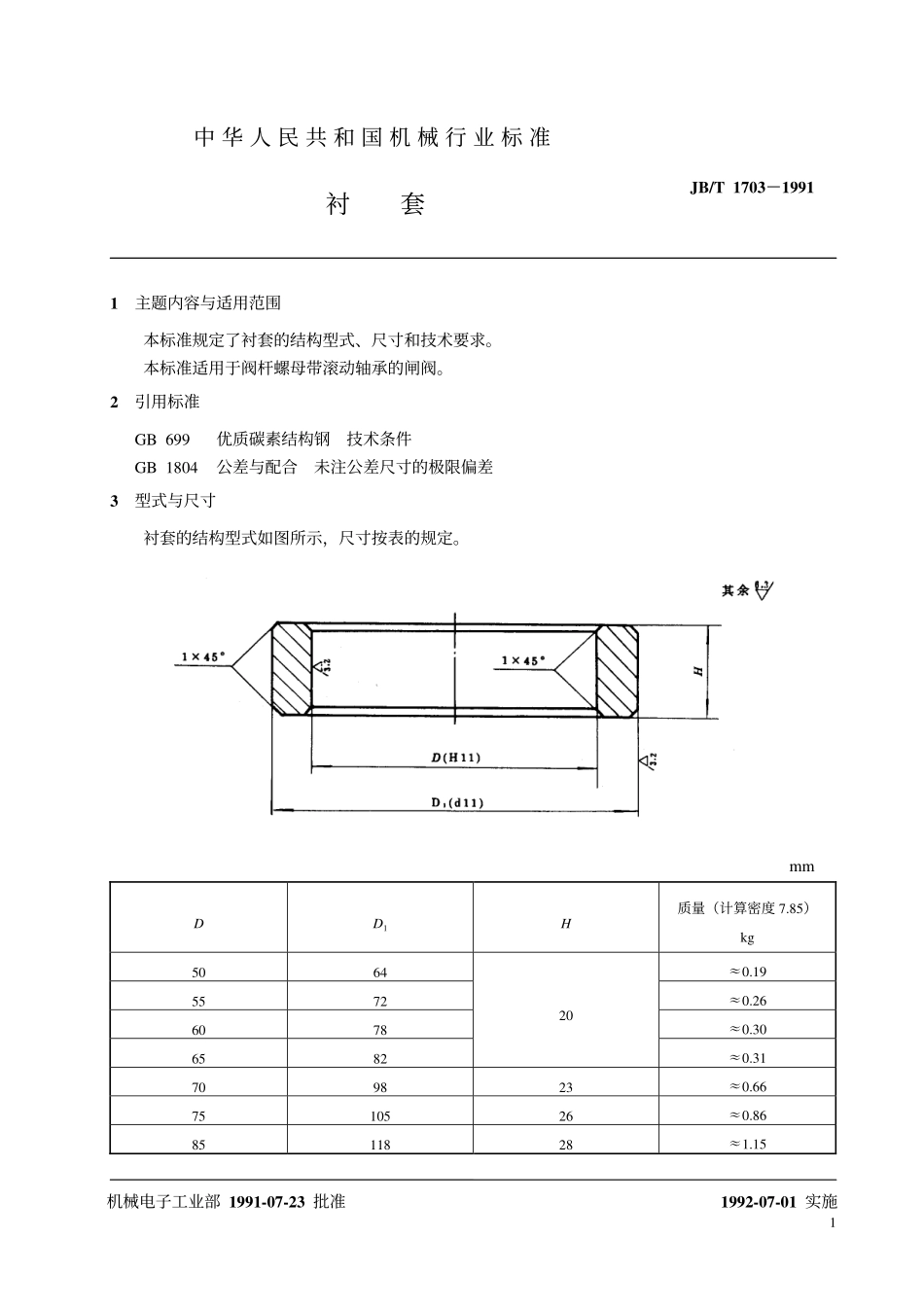

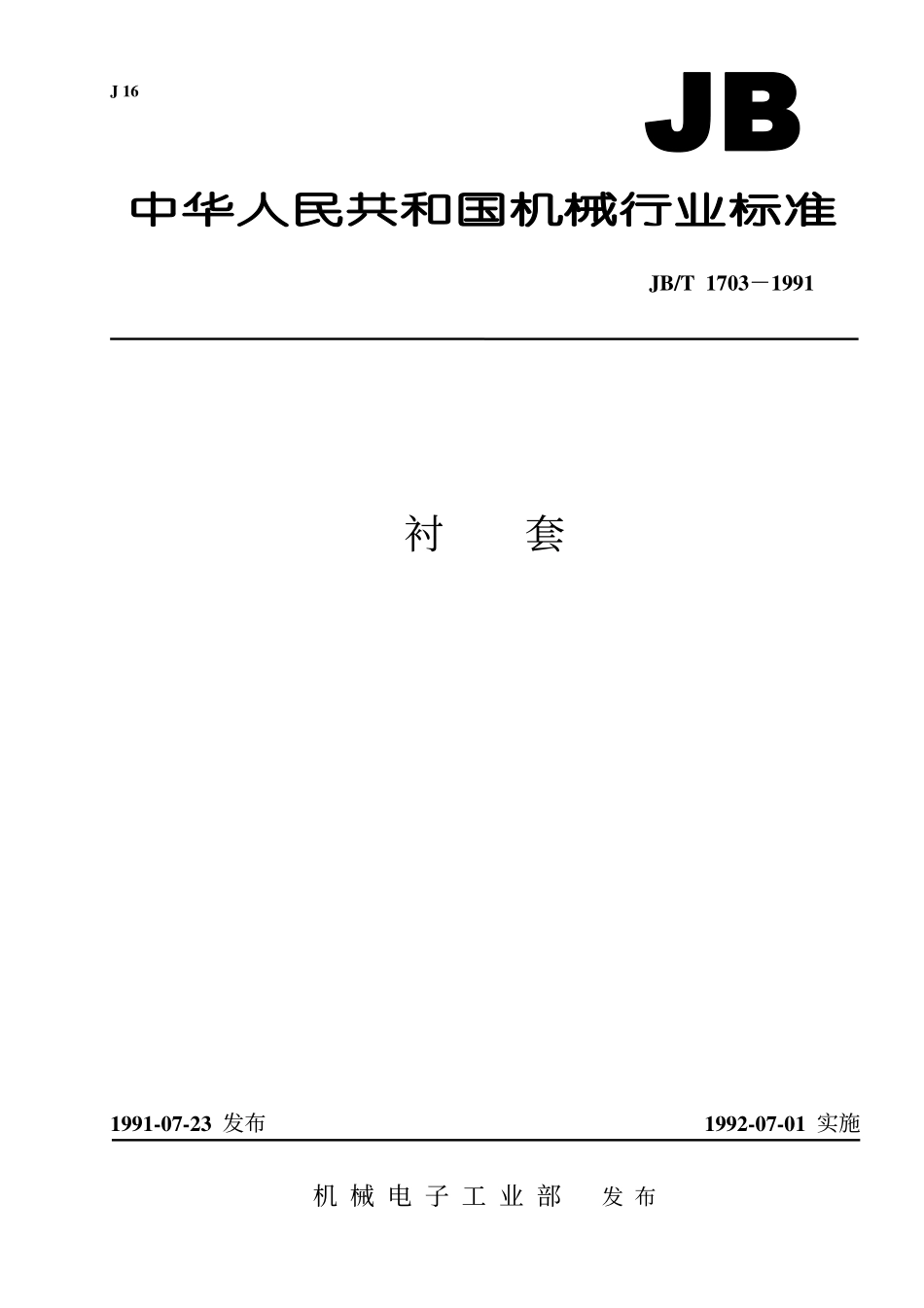

J16JB/T1703－1991衬套1991-07-23发布1992-07-01实施机械电子工业部发布11主题内容与适用范围本标准规定了衬套的结构型式、尺寸和技术要求。本标准适用于阀杆螺母带滚动轴承的闸阀。2引用标准GB699优质碳素结构钢技术条件GB1804公差与配合未注公差尺寸的极限偏差3型式与尺寸衬套的结构型式如图所示，尺寸按表的规定。mmDD1H质量（计算密度7.85）kg5064≈0.195572≈0.266078≈0.30658220≈0.31709823≈0.667510526≈0.868511828≈1.15机械电子工业部1991-07-23批准中华人民共和国机械行业标准衬套JB/T1703－19911992-07-01实施JB/T1703－199124技术要求4.1材料为35，技术要求按GB699的规定。4.2未注公差尺寸的公差等级按GB1804规定的IT14。附加说明：本标准由机械电子工业部合肥通用机械研究所提出并归口。本标准由机械电子工业部合肥通用机械研究所和北京阀门研究所负责起草。本标准主要起草人洪勉成、章华友、陆培文、王静忻。JB/T1703－1991中华人民共和国机械行业标准衬套JB/T1703－1991*机械科学研究院出版发行机械科学研究院印刷（北京首体南路2号邮编100044）*开本880×12301/16印张3/8字数4,0001993年1月第一版1993年1月第一次印刷印数1－500定价5.00元编号93001机械工业标准服务网：http://www.JB.ac.cn
