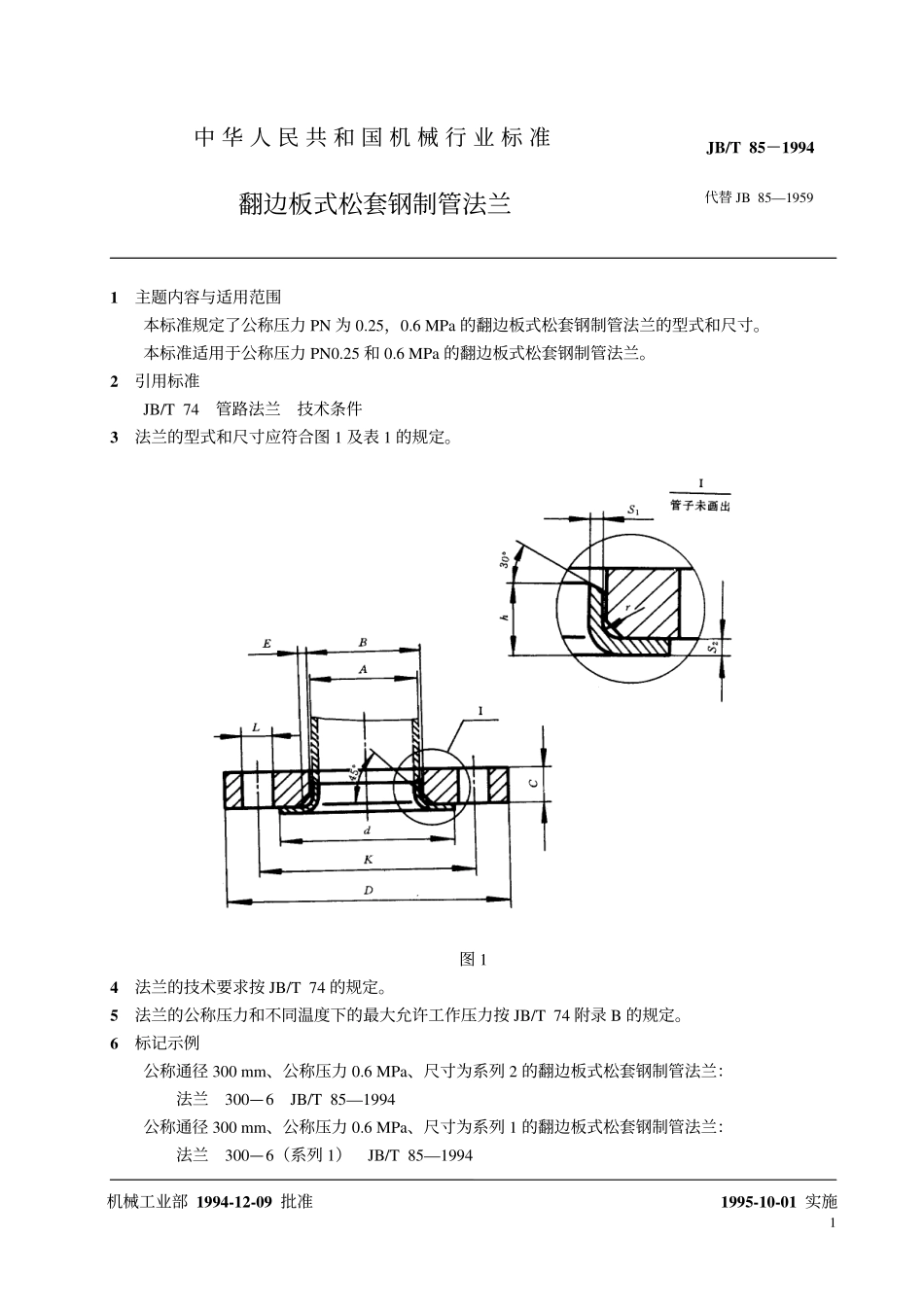

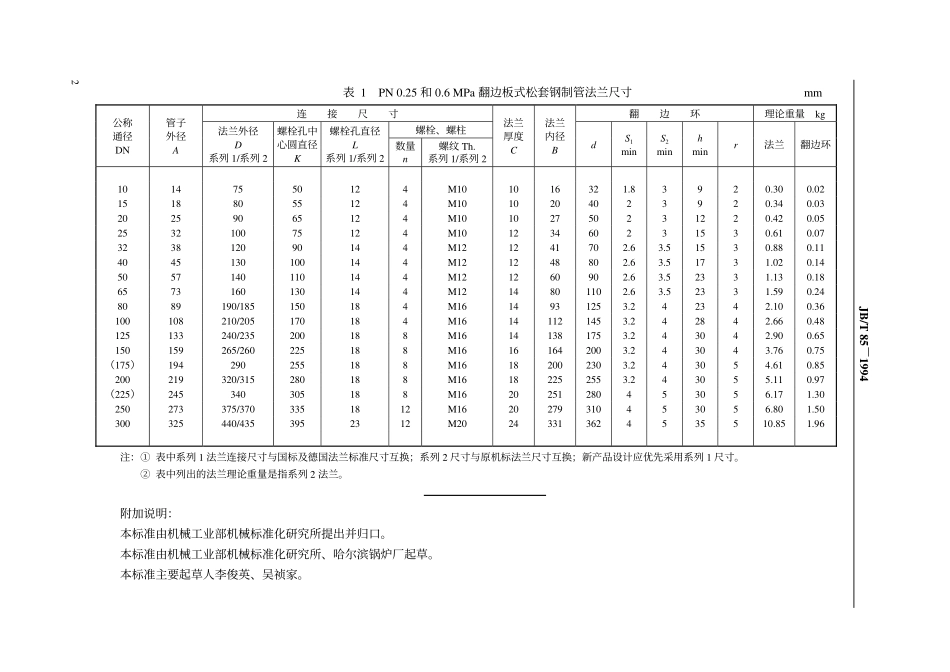

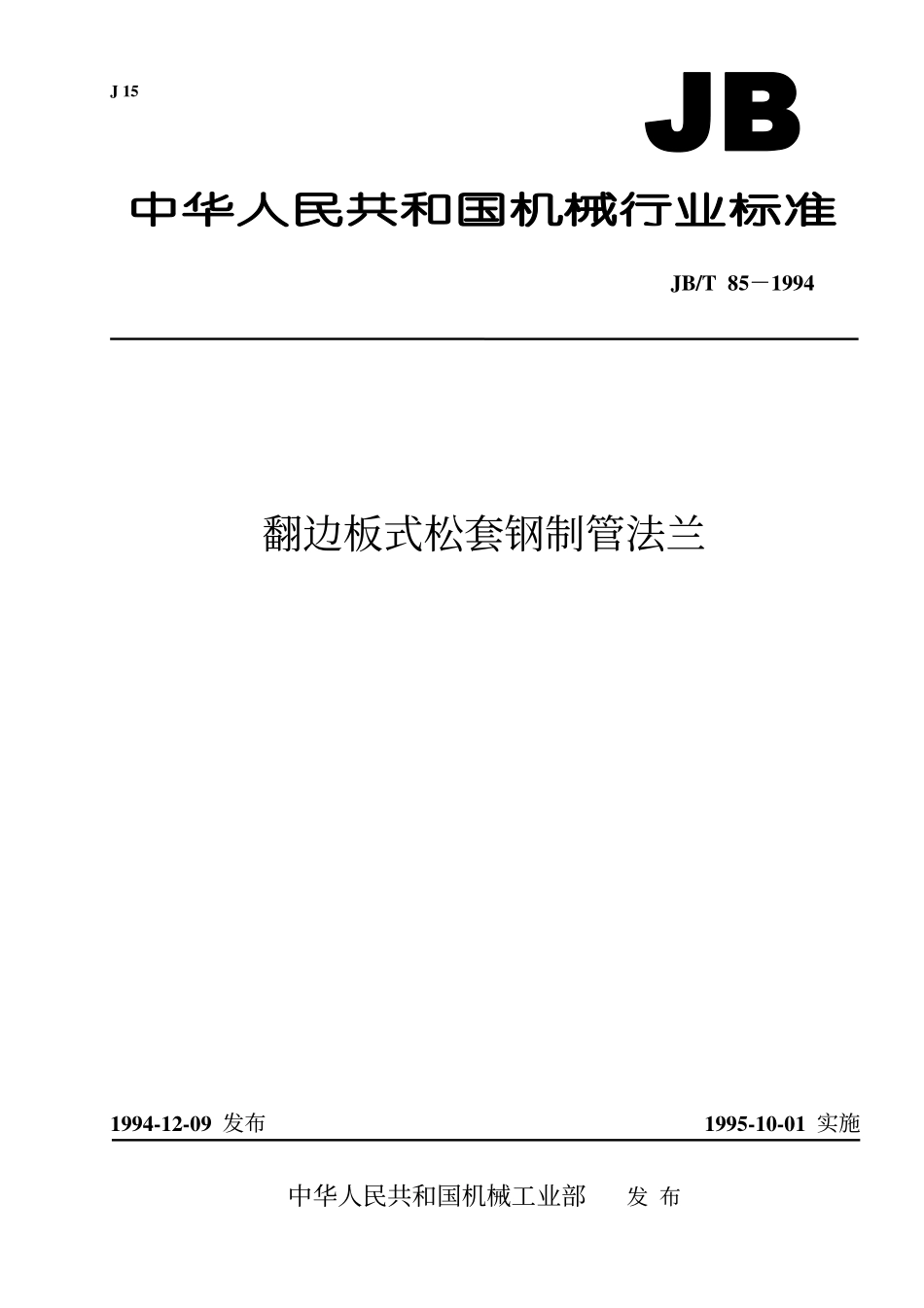

J15JB/T85－1994翻边板式松套钢制管法兰1994-12-09发布1995-10-01实施中华人民共和国机械工业部发布11主题内容与适用范围本标准规定了公称压力PN为0.25，0.6MPa的翻边板式松套钢制管法兰的型式和尺寸。本标准适用于公称压力PN0.25和0.6MPa的翻边板式松套钢制管法兰。2引用标准JB/T74管路法兰技术条件3法兰的型式和尺寸应符合图1及表1的规定。图14法兰的技术要求按JB/T74的规定。5法兰的公称压力和不同温度下的最大允许工作压力按JB/T74附录B的规定。6标记示例公称通径300mm、公称压力0.6MPa、尺寸为系列2的翻边板式松套钢制管法兰：法兰300—6JB/T85—1994公称通径300mm、公称压力0.6MPa、尺寸为系列1的翻边板式松套钢制管法兰：法兰300—6（系列1）JB/T85—1994机械工业部1994-12-09批准中华人民共和国机械行业标准翻边板式松套钢制管法兰JB/T85－1994代替JB85—19591995-10-01实施JB/T85－19942表1PN0.25和0.6MPa翻边板式松套钢制管法兰尺寸mm连接尺寸翻边环理论重量kg螺栓、螺柱公称通径DN管子外径A法兰外径D系列1/系列2螺栓孔中心圆直径K螺栓孔直径L系列1/系列2数量n螺纹Th.系列1/系列2法兰厚度C法兰内径BdS1minS2minhminr法兰翻边环10147550124M101016321.83920.300.0215188055124M1010204023920.340.0320259065124M10102750231220.420.05253210075124M10123460231530.610.07323812090144M121241702.63.51530.880.114045130100144M121248802.63.51731.020.145057140110144M121260902.63.52331.130.186573160130144M1214801102.63.52331.590.248089190/185150184M1614931253.242342.100.36100108210/205170184M16141121453.242842.660.48125133240/235200188M16141381753.243042.900.65150159265/260225188M16161642003.243043.760.75（175）194290255188M16182002303.243054.610.85200219320/315280188M16182252553.243055.110.97（225）245340305188M1620251280453056.171.30250273375/3703351812M1620279310453056.801.50300325440/4353952312M20243313624535510.851.96注：①表中系列1法兰连接尺寸与国标及德国法兰标准尺寸互换；系列2尺寸与原机标法兰尺寸互换；新产品设计应优先采用系列1尺寸。②表中列出的法兰理论重量是指系列2法兰。附加说明：本标准由机械工业部机械标准化研究所提出并归口。本标准由机械工业部机械标准化研究所、哈尔滨锅炉厂起草。本标准主要起草人李俊英、吴祯家。JB/T85－1994中华人民共和国机械行业标准翻边板式松套钢制管法兰JB/T85－1994*机械科学研究院出版发行机械科学研究院印刷（北京首体南路2号邮编100044）*开本880×12301/16印张3/8字数4,0001995年5月第一版1995年5月第一次印刷印数1－500定价2.00元编号94－149机械工业标准服务网：http://www.JB.ac.cn
