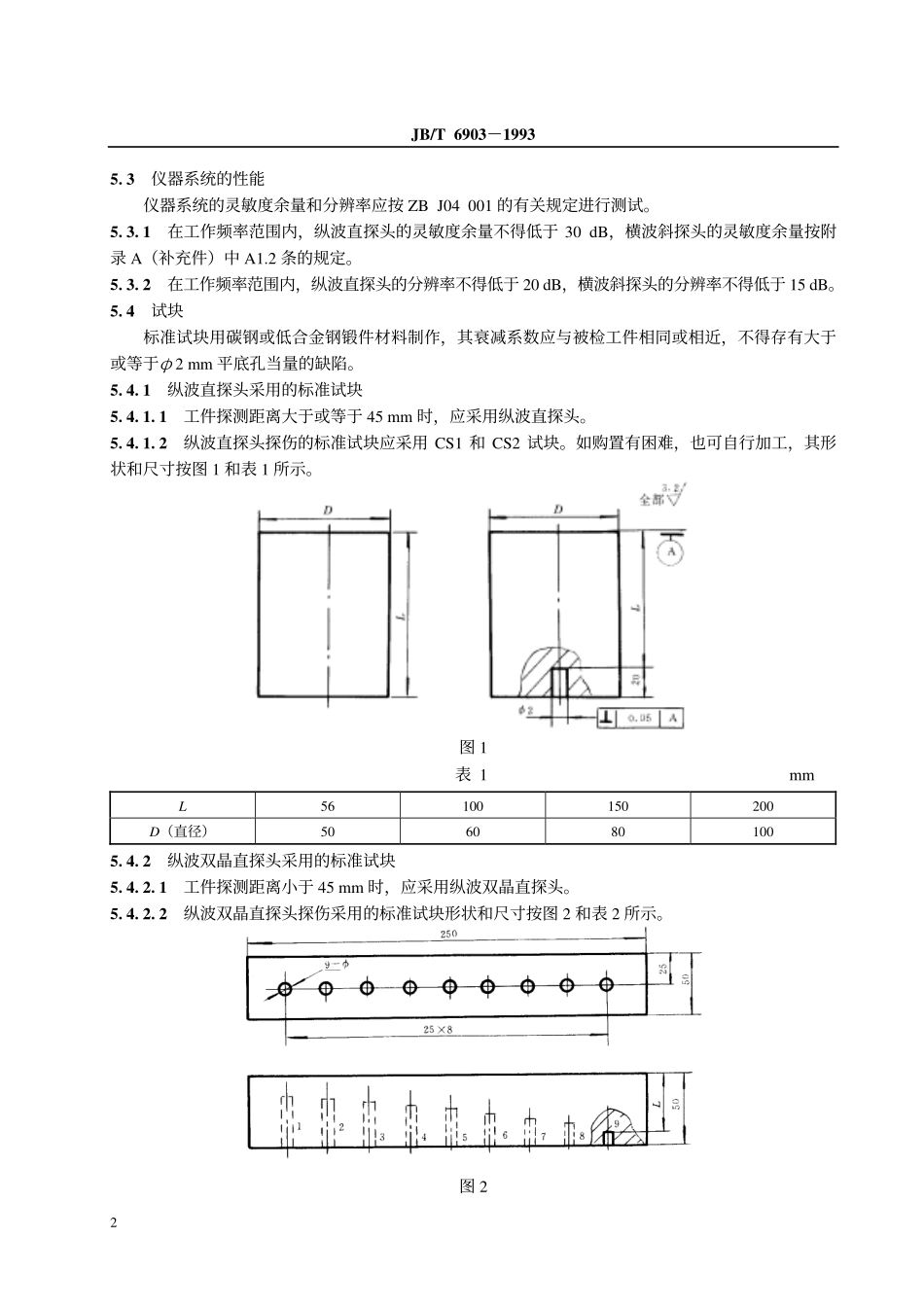

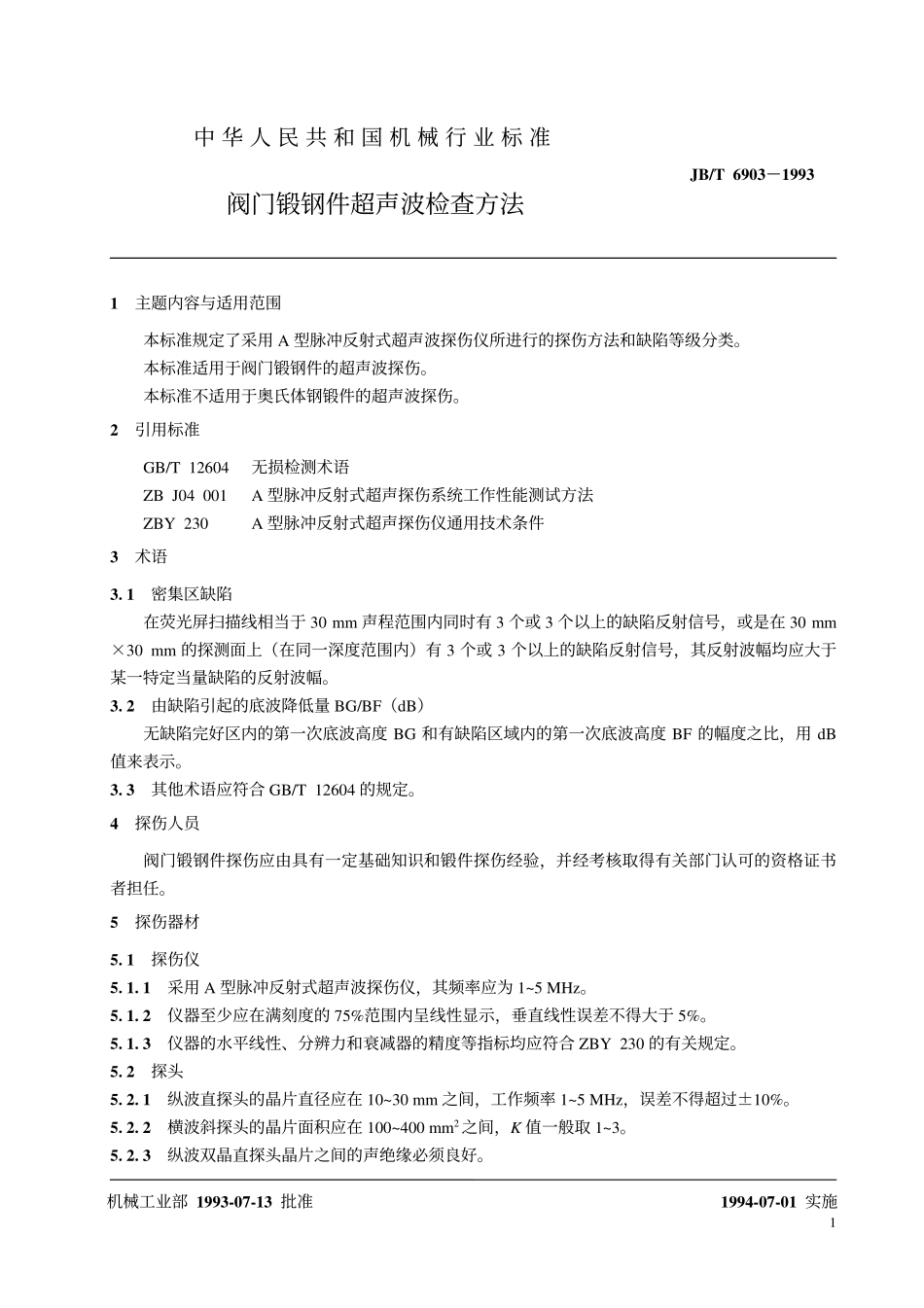

J16JB/T6903－1993阀门锻钢件超声波检查方法1993-07-13发布1994-07-01实施中华人民共和国机械工业部发布11主题内容与适用范围本标准规定了采用A型脉冲反射式超声波探伤仪所进行的探伤方法和缺陷等级分类。本标准适用于阀门锻钢件的超声波探伤。本标准不适用于奥氏体钢锻件的超声波探伤。2引用标准GB/T12604无损检测术语ZBJ04001A型脉冲反射式超声探伤系统工作性能测试方法ZBY230A型脉冲反射式超声探伤仪通用技术条件3术语3.1密集区缺陷在荧光屏扫描线相当于30mm声程范围内同时有3个或3个以上的缺陷反射信号，或是在30mm×30mm的探测面上（在同一深度范围内）有3个或3个以上的缺陷反射信号，其反射波幅均应大于某一特定当量缺陷的反射波幅。3.2由缺陷引起的底波降低量BG/BF（dB）无缺陷完好区内的第一次底波高度BG和有缺陷区域内的第一次底波高度BF的幅度之比，用dB值来表示。3.3其他术语应符合GB/T12604的规定。4探伤人员阀门锻钢件探伤应由具有一定基础知识和锻件探伤经验，并经考核取得有关部门认可的资格证书者担任。5探伤器材5.1探伤仪5.1.1采用A型脉冲反射式超声波探伤仪，其频率应为1~5MHz。5.1.2仪器至少应在满刻度的75%范围内呈线性显示，垂直线性误差不得大于5%。5.1.3仪器的水平线性、分辨力和衰减器的精度等指标均应符合ZBY230的有关规定。5.2探头5.2.1纵波直探头的晶片直径应在10~30mm之间，工作频率1~5MHz，误差不得超过±10%。5.2.2横波斜探头的晶片面积应在100~400mm2之间，K值一般取1~3。5.2.3纵波双晶直探头晶片之间的声绝缘必须良好。机械工业部1993-07-13批准中华人民共和国机械行业标准阀门锻钢件超声波检查方法JB/T6903－19931994-07-01实施JB/T6903－199325.3仪器系统的性能仪器系统的灵敏度余量和分辨率应按ZBJ04001的有关规定进行测试。5.3.1在工作频率范围内，纵波直探头的灵敏度余量不得低于30dB，横波斜探头的灵敏度余量按附录A（补充件）中A1.2条的规定。5.3.2在工作频率范围内，纵波直探头的分辨率不得低于20dB，横波斜探头的分辨率不得低于15dB。5.4试块标准试块用碳钢或低合金钢锻件材料制作，其衰减系数应与被检工件相同或相近，不得存有大于或等于φ2mm平底孔当量的缺陷。5.4.1纵波直探头采用的标准试块5.4.1.1工件探测距离大于或等于45mm时，应采用纵波直探头。5.4.1.2纵波直探头探伤的标准试块应采用CS1和CS2试块。如购置有困难，也可自行加工，其形状和尺寸按图1和表1所示。图1表1mmL56100150200D（直径）5060...
