[www.staffempire.com]-JB-T 6438-92阀门密告封等离子弧堆焊技术要求.pdfVIP免费

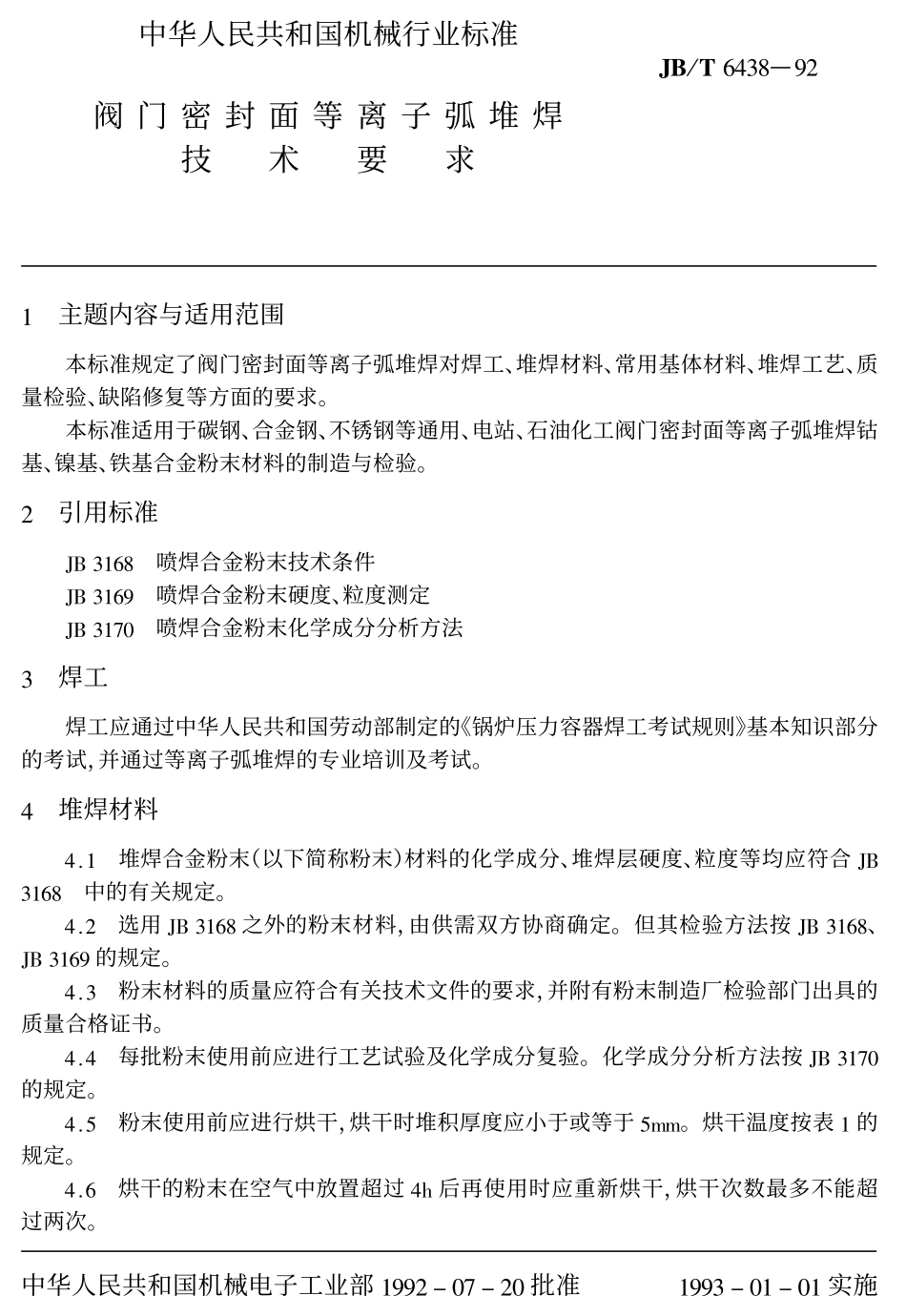

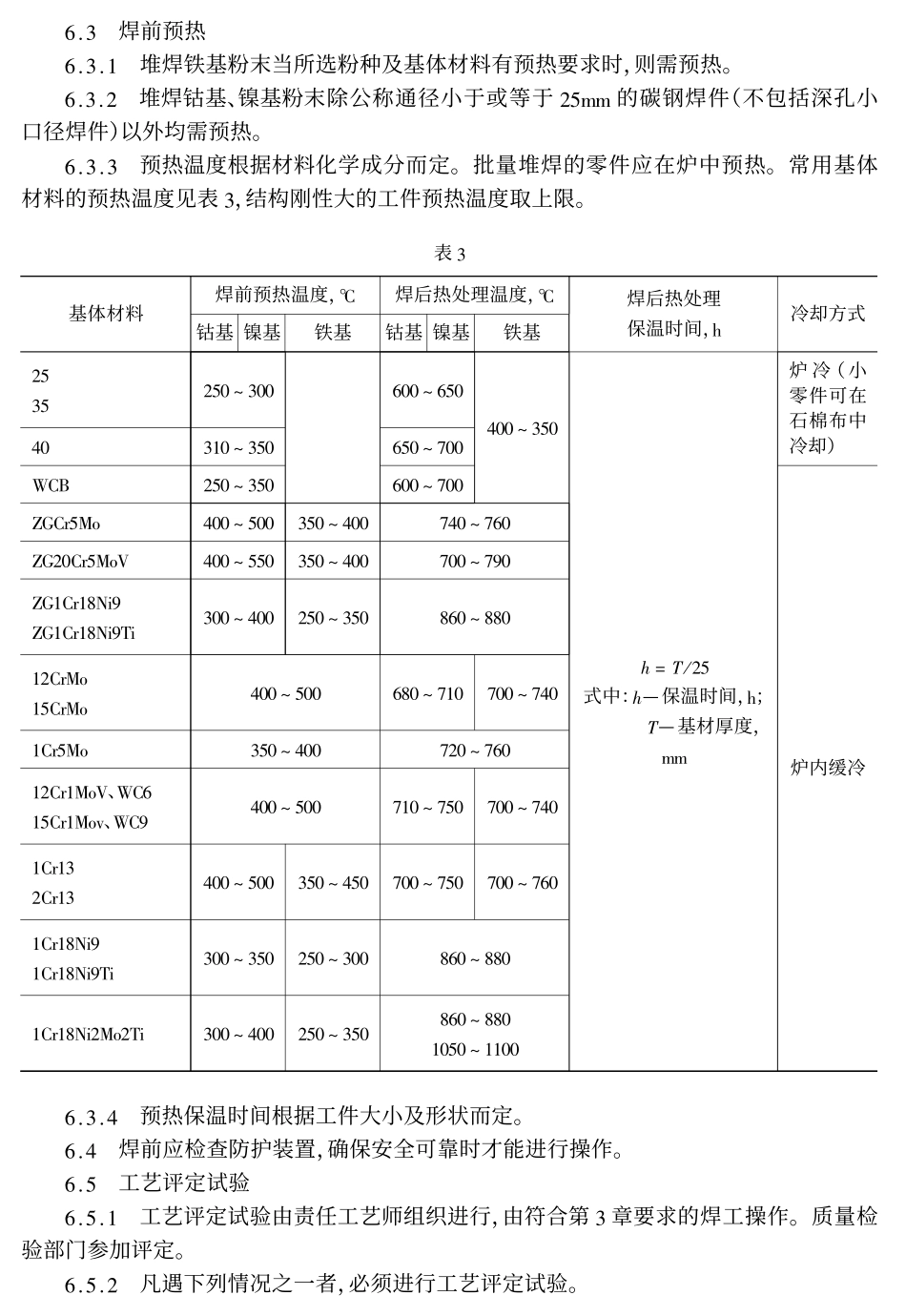

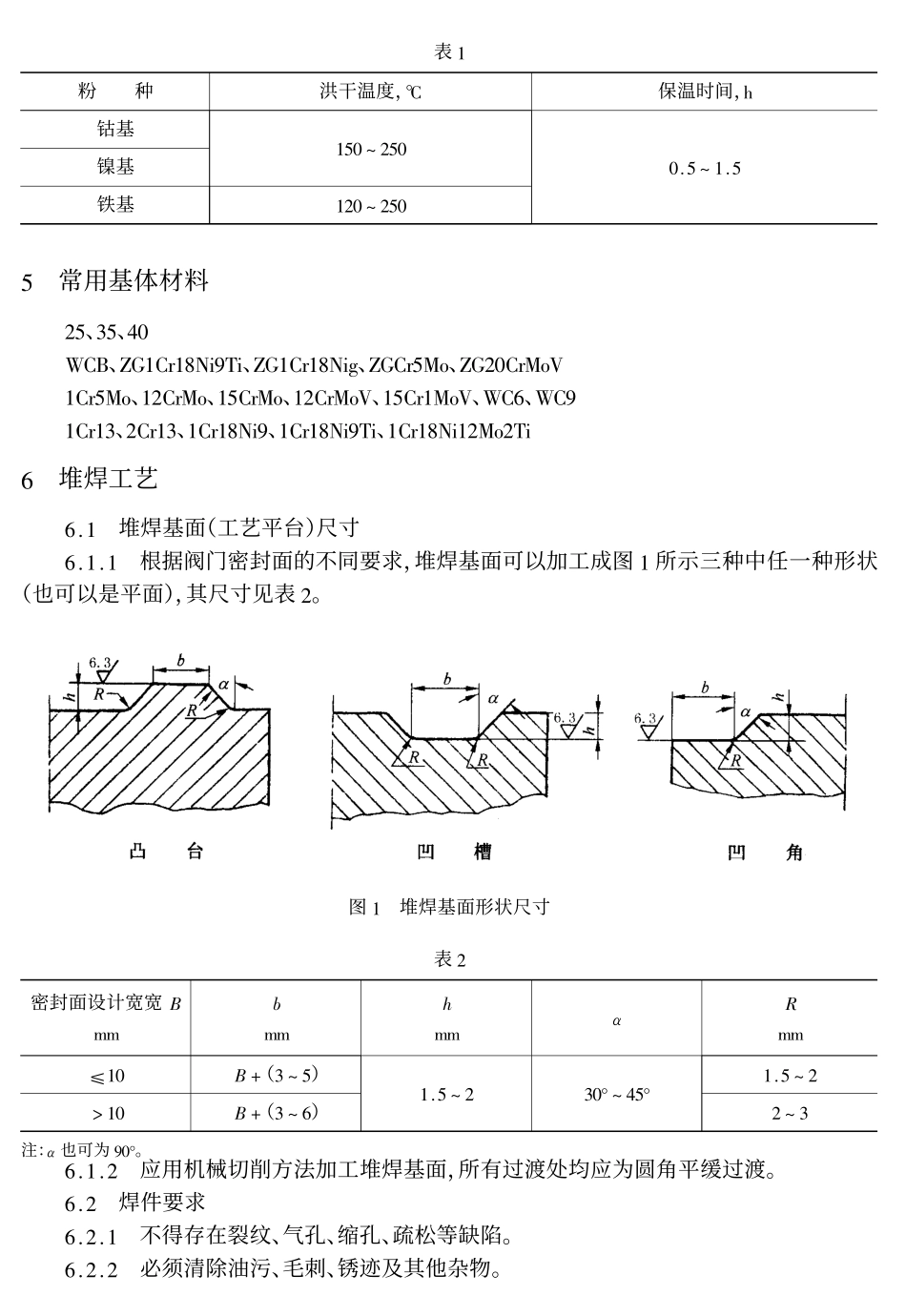

中华人民共和国机械电子工业部!""#$%&$#%批准!""’$%!$%!实施中华人民共和国机械行业标准阀门密封面等离子弧堆焊技术要求!"#$()’*—"#!主题内容与适用范围本标准规定了阀门密封面等离子弧堆焊对焊工、堆焊材料、常用基体材料、堆焊工艺、质量检验、缺陷修复等方面的要求。本标准适用于碳钢、合金钢、不锈钢等通用、电站、石油化工阀门密封面等离子弧堆焊钴基、镍基、铁基合金粉末材料的制造与检验。#引用标准+,’!(*喷焊合金粉末技术条件+,’!("喷焊合金粉末硬度、粒度测定+,’!&%喷焊合金粉末化学成分分析方法’焊工焊工应通过中华人民共和国劳动部制定的《锅炉压力容器焊工考试规则》基本知识部分的考试，并通过等离子弧堆焊的专业培训及考试。)堆焊材料)-!堆焊合金粉末（以下简称粉末）材料的化学成分、堆焊层硬度、粒度等均应符合+,’!(*中的有关规定。)-#选用+,’!(*之外的粉末材料，由供需双方协商确定。但其检验方法按+,’!(*、+,’!("的规定。)-’粉末材料的质量应符合有关技术文件的要求，并附有粉末制造厂检验部门出具的质量合格证书。)-)每批粉末使用前应进行工艺试验及化学成分复验。化学成分分析方法按+,’!&%的规定。)-.粉末使用前应进行烘干，烘干时堆积厚度应小于或等于.//。烘干温度按表!的规定。)-(烘干的粉末在空气中放置超过)0后再使用时应重新烘干，烘干次数最多不能超过两次。··阀门国内外最新标准及其工程应用技术全书表!粉种洪干温度，"保温时间，#钴基镍基铁基!$%&’$%!’%&’$%%($&!($$常用基体材料’$、)$、*%+,-、./!,0!123453、./!,0!1236、./,0$78、./’%,0789!,0$78、!’,078、!$,078、!’,0789、!$,0!789、+,:、+,4!,0!)、’,0!)、!,0!1234、!,0!123453、!,0!123!’78’53:堆焊工艺:(!堆焊基面（工艺平台）尺寸:(!(!根据阀门密封面的不同要求，堆焊基面可以加工成图!所示三种中任一种形状（也可以是平面），其尺寸见表’。图!堆焊基面形状尺寸表’密封面设计宽宽!;;";;#;;!$;;!!%!<（)&$）=!%!<（)&:）!($&’)%>&*$>!($&’’&)注：!也可为4%>。:(!(’应用机械切削方法加工堆焊基面，所有过渡处均应为圆角平缓过渡。:(’焊件要求:(’(!不得存在裂纹、气孔、缩孔、疏松等缺陷。:(’(’必须清除油污、毛刺、锈迹及其他杂物。··第二篇阀门制造材料标准!"#焊前预热!"#"$堆焊铁基粉末当所选粉种及基体材料有预热要求时，则需预热。!"#"%堆焊钴基、镍基粉末除公称通径小于或等于%&’’的碳钢焊件（不包括深孔小口径...
